精工晶振,石英晶體諧振器,SC-20T晶振

產品簡介

小型石英貼片晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

產品詳情

精工晶振,石英晶體諧振器,SC-20T晶振.32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

SEIKO是日本晶振制造商Seiko Instruments Inc.的縮寫,也成為SII.SII擁有世界上頂端的機械技術.除了是世界上著名的石英手表廠商,同時也生產電腦打印機.做電子元器件,在石英振子這一方面,SII也是做的非常之出色的,目前,能夠與日本精工晶振全球同等級競爭的,只有日本大真空KDS.

石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片無源晶振頻率更加集中,能控制在最小ppm之內.

精工晶振	單位	SC-20T晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55℃~+125℃	裸存
工作溫度	T_use	-40℃~+85℃	標準溫度
激勵功率	DL	1.0μW Max.	推薦:10μW
頻率公差	f_— l	±20ppm	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.wzjingmei.com/
頻率溫度特征	f_tem	30 × 10-6，±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	6.0pF 7.0pF 9.0pF 12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

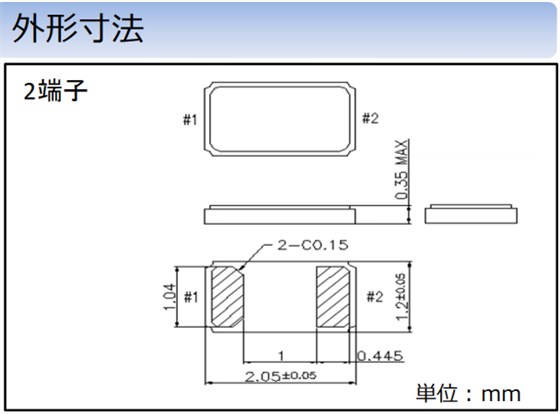

SC-20T

機械振動的影響

當進口晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因?yàn)闊o論何種石英晶振,其內部晶片都是石英32.768K晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

自動安裝時的沖擊:

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對石英晶體振蕩器特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等.

靜電

過高的靜電可能會損壞超薄型晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.
