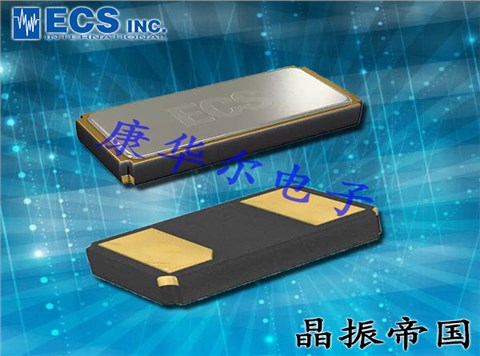

ECScrystal晶振,進口貼片晶振,ECX-12壓電晶體

產品簡介

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

產品詳情

ECScrystal晶振,進口貼片晶振,ECX-12壓電晶體.普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

石英晶振真空退火技術:晶振高真空退火處理是消除貼片2.0x1.2晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

ECS公司的產品是通過全球子公司的供應鏈網絡進行戰略性的交付位于主要設計中心,客戶合同制造子公司和主要市場.ECS Inc國際公司是一家私人控股公司,致力于滿足不斷增長的全球高可靠性創新型頻率控制設備需求.ECScrystal晶振公司是世界一流的研究機構和電子設備設計師公認的創新頻率控制解決方案的前15的全球開發商和制造出全球競爭者數超過600的.我們的全球支持工作力超過225家制造工廠.

ECS晶振	單位	ECX-12晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHz	標準頻率
儲存溫度	T_stg	-55°C～+125°C	裸存
工作溫度	T_use	-40°C～+85°C	標準溫度
激勵功率	DL	1.0μW Max.	推薦:10μW
頻率公差	f_— l	± 20ppm	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.wzjingmei.com/
頻率溫度特征	f_tem	30 × 10-6，±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

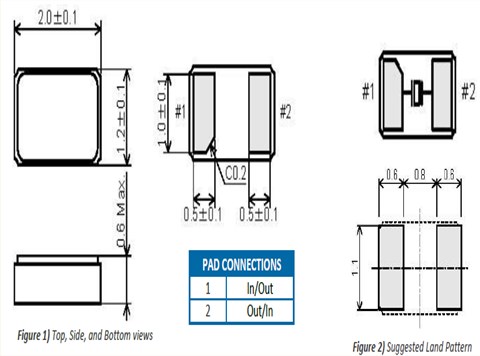

ECX_12 2012

靜電

過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

機械振動的影響

當32.768K晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上.如果您安裝在同一個PCB板上,好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2)在設計時請參考相應的推薦封裝.

(3)在使用焊料助焊劑時,按JIS標準(JISC60068-2-20/IEC60,068-2-20).來使用.

(4)請按JIS標準(JISZ3282,Pb含量1000ppm,0.1wt%或更少)來使用無鉛焊料.

自動安裝時的沖擊

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至低,并確保在安裝前未對無源晶振產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.
