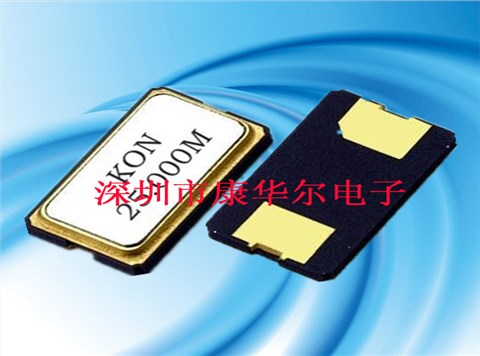

貼片晶振,國產晶振,KH-6035晶振

產品簡介

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

產品詳情

深圳市康華爾電子有限公司：晶振廠家企業在國內壓電石英晶振行業生產經營二十多年,早期產品基本用于出口,在 2006年轉向國內市場銷售,公司在05年自購土地新建工業園,全線投入貼片晶振自動化生產領域,公司主要生產:石英晶振,貼片晶振, 音叉晶體,32.768K晶振,聲表面諧振器,聲表面濾波器,陶瓷晶振,貼片晶振.并且自主研發生產,陶瓷霧化片,微孔霧化片.公司用于國內外多家知名企業的晶振廠家合作供應,并且與日本幾大進口晶振品牌簽訂了代理服務.日本進口晶振品牌有:日本大真空晶振,KDS晶振,愛普生晶振,EPSON crystal,西鐵城晶振,CITIZEN crystal,精工晶振,SEIKO crystal,村田振動子,muRata crystal,石英水晶振子,陶瓷振蕩子等晶振.
康華爾公司主要客戶群有國內多家智能品牌手機，衛星導航GPS，電腦周邊等數碼產品。工廠年產貼片晶振、陶瓷晶振、陶瓷濾波器,聲表面濾波器系列產品、上億PCS、60％出口。公司同時從日本、韓國、美國、引進現代化生產設備、機器人檢測設備、代替人工％60，全系列電腦全自動化檢測設備，生產全過程在淨化環境下完成；同時公司擁有占員工總數10％的工程技術人員，在于2006年成立研發中心；并用于自己品牌（KON），公司在2001年通過ISO9002認証并注冊。部分產品已注冊國家專利，建立了高效完善的質保體系。我們的質量方針是，以百分之百對客戶負責的態度，不斷提高顧客滿意度。并代理國際一系列進口晶振品牌：日本NDK晶振、京瓷晶振、臺灣TXC晶振、鴻星晶振、瑞士微晶晶振、美國CTS晶振、IDT晶振等.

貼片晶振,國產晶振,KH-6035晶振,超小型表貼式貼片晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHZ做起,小型,超薄型具備強防焊裂性,石英晶體CRYSTAL在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

晶振規格	單位	KH-6035晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	8MHZ~60MHZ	標準頻率
儲存溫度	T_stg	-30°C ～ +85°C	裸存
工作溫度	T_use	-10°C ～ +70°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6(標準), (±15 × 10^-6～ ±50 × 10^-6可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.wzjingmei.com/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF,20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年

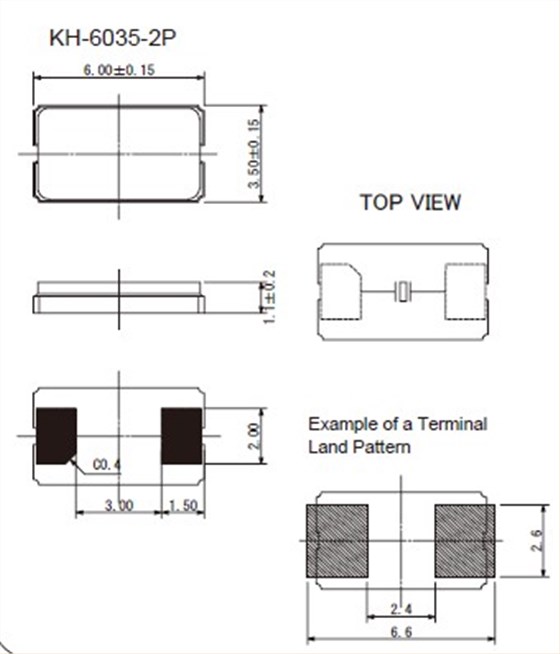

6035二腳

晶振在工作中出現異常技術問題：

這些晶振知識介紹是指,晶振在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明.

我們從晶振使用輸出無信號開始尋找相關問題.

我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.貼片晶振,國產晶振,KH-6035晶振
