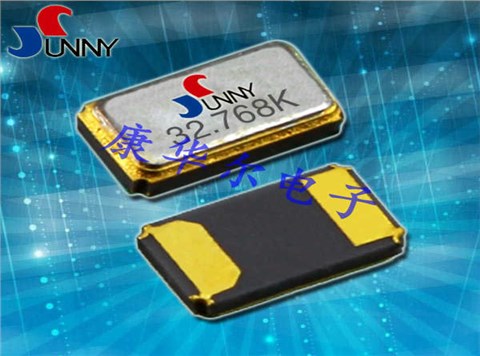

SUNNY晶振,石英貼片晶振,CS-3215晶體

產品簡介

32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

產品詳情

SUNNY晶振,石英貼片晶振,CS-3215晶體.貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的智能家居晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

SUNNY晶振公司成立于1966年9月15日,主要產業有晶體振蕩器及應用產品,自1966年9月15日成立以來,Sunny Electronics一直與三星電子和LG Electronics等頂級合作伙伴開展業務,在晶體振蕩器和晶體振蕩器領域已有50多年的歷史,是韓國主要的電子組件制造商.

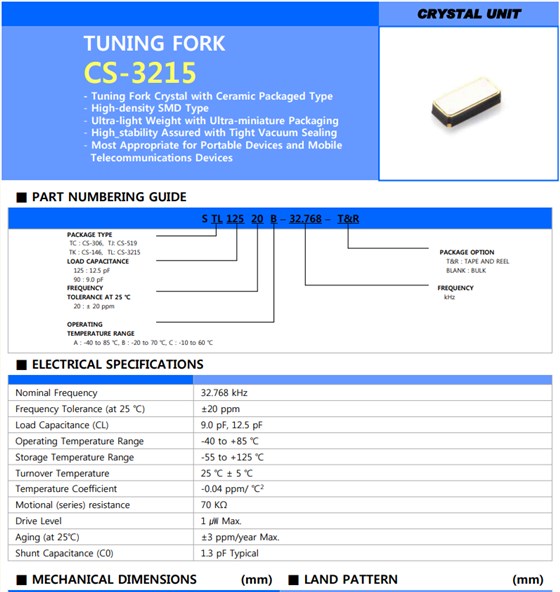

SUNNY晶振	單位	CS-3215晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55℃~+125℃	裸存
工作溫度	T_use	-40℃~+85℃	標準溫度
激勵功率	DL	1.0μW Max.	推薦:10μW
頻率公差	f_— l	±20ppm	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.wzjingmei.com/
頻率溫度特征	f_tem	30 × 10-6，±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	9.0pF 12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

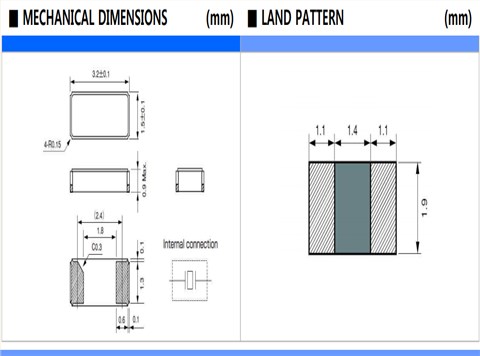

CS-3215

保管

保管在高溫多濕的場所可能會導致端子軟焊性的老化.

請?jiān)跊]有直射陽光,不發生結露的場所保管.

其他

晶體諧振器

如果過大的激勵電力對32.768K晶振外加電壓,有可能導致特性老化或損壞,因此請?jiān)谛麄鲀?cè)、規格書中規定的范圍內使用.

讓無源晶振振蕩的電路寬裕度大致為負性阻抗值.本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上,若是車載和安全設備,則推薦10倍以上.

晶體振蕩器

晶體振蕩器的內部電路使用C-MOS.閉鎖、靜電對策請和一般的C-MOSIC一樣考慮.

有些石英晶體振蕩器沒有和旁路電容器進行內部連接.使用時,請?jiān)赩dd-GND之間用0.01μF左右的高頻特性較好的電容器(陶瓷片狀電容器等)以短距離連接.關于個別機型請確認宣傳冊、規格書.

晶體濾波器

注意電路板圖形的配置,避免輸入端子和輸出端子靠得太近.

如果貼裝晶體濾光片的電路板的雜散電容較大,為了消除該雜散電容,有時需要配置調諧電路.

如果過大的激勵電力對3215晶振外加電壓,有可能導致特性老化或損壞,因此請?jiān)跒V波器的輸入電平在−10dBm以下的狀態下使用.

CS-3215
