EPSON高頻差分晶振,X1M0004110005,MG7050EAN低功耗6G路由器晶振

頻率：150.000MHz

尺寸：7.0x5.0mm

EPSON高頻差分晶振,X1M0004110005,MG7050EAN低功耗6G路由器晶振，日本進口晶振，EPSON愛普生株式會社，晶振型號：MG7050EAN，編碼為：X1M0004110005，頻率：150.000MHz，小體積晶振尺寸7.0x5.0mm封裝，14腳貼片晶振，石英晶振，有源晶振，石英晶體振蕩器，LV-PECL差分晶體振蕩器，本產品是利用鋸波諧振器的基本振蕩的LV-PECL輸出的高頻振蕩器。這實現了頻率為100~700MHz的低抖動和低噪聲，具有超小型，輕薄型，低抖動，低功耗，低電源電壓，低耗能，低損耗，低相位噪聲等特點。適用于PCI Express等參考時鐘。應用于：GbE、光纖通道、SAS、PCI表達，數碼電子晶振，服務器、存儲、路由器/交換機、無線網絡、OTN等。

訂購熱線：86-0755-27838351

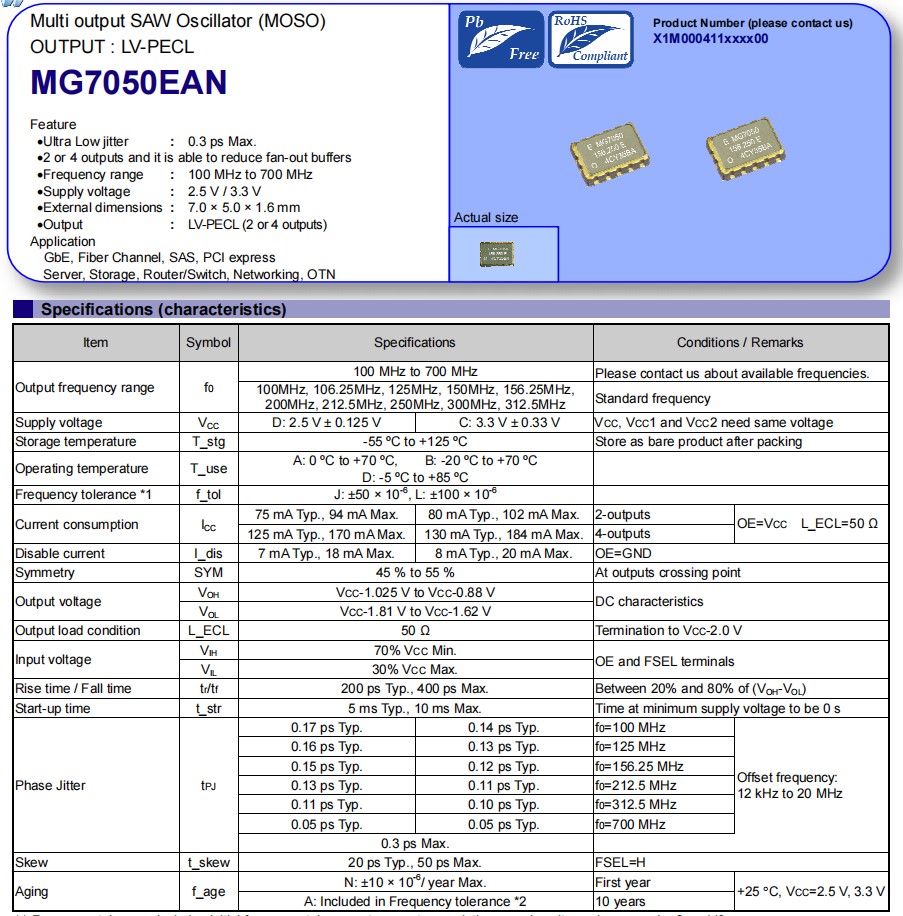

EPSON高頻差分晶振,X1M0004110005,MG7050EAN低功耗6G路由器晶振，參數表

Item	Symbol	MG7050EAN 規格說明		Conditions / Remarks
Output frequency range	f0	150 MHz		Please contact us about available frequencies.
		100MHz , 106.25MHz , 125MHz , 150MHz		Standard frequency
		156.25MHz , 200MHz , 212.5MHz , 250MHz
		300MHz , 312.5MHz
Supply voltage	VCC	D : 2.5V ± 0.125V	C : 3.3V ± 0.33V	VCC1 and VCC2 need same voltage
Storage temperature	T_stg	-55°C to +125°C		Store as bare product after packing
Operating temperature	T_use	A : 0°C to +70°C
		B : -20°C to +70°C
		D : -5°C to +85°C
Frequency tolerance *1	f_tol	J : ± 50 × 10-6
		L : ±100 × 10-6
Current consumption	ICC	75 mA Typ.,	80 mA Typ.,	2-outputs	OE = VCC
		94 mA Max.	102 mA Max.		L_ECL = 50 Ω
		125 mA Typ.,	130 mA Typ.,	4-outputs
		170 mA Max.	184 mA Max.
Disable current	I_dis	7mA Typ.		OE=GND
		18mA Max.
Symmetry	SYM	45% to 55%		At outputs crossing point
Output voltage	VOH	VCC - 1.025V to VCC - 0.88 V		DC characteristics
	VOL	VCC - 1.81V to VCC - 1.62 V
Output load condition	L_ECL	50 Ω		Termination to VCC - 2.0 V
Input voltage	VIH	70% VCC Min.		OE and FSEL terminals
	VIL	30% VCC Max.
Rise time / Fall time	tr / tf	200 ps Typ., 400 ps Max.		Between 20% and 80% of ( VOH - VOL )
Start-up time	t_str	5 ms Typ. , 10 ms Max.		Time at minimum supply voltage to be 0 s
Phase Jitter	tPJ	0.17 ps Typ.	0.14 ps Typ.	f0 = 100 MHz	Offset frequency:
		0.16 ps Typ.	0.13 ps Typ.	f0 = 125 MHz	12kHz to 20MHz
		0.15 ps Typ.	0.12 ps Typ.	f0 = 156.25 MHz
		0.13 ps Typ.	0.11 ps Typ.	f0 = 212.5 MHz
		0.11 ps Typ.	0.10 ps Typ.	f0 = 312.5 MHz
		0.05 ps Typ.	0.05 ps Typ.	f0 = 700 MHz
		0.3 ps Max.
Skew	t_skew	20ps Typ., 50ps Max.		FSEL = H
Aging	f_aging	N : ± 10 × 10-6 / year Max.		First year	+25°C,
		A : Included in Frequency tolerance *2		10 years	VCC = 2.5V , 3.3V

EPSON高頻差分晶振,X1M0004110005,MG7050EAN低功耗6G路由器晶振，尺寸圖

EPSON高頻差分晶振,X1M0004110005,MG7050EAN低功耗6G路由器晶振

差分晶振是普通石英貼片晶振所不能夠達到的,差分晶振具有低電平,低抖動,低功耗等特性.差分晶振作為目前行業中高要求,高技術石英晶體振蕩器,具有相位低,損耗低的特點,愛普生差分晶振使用于產品中能夠很容易地識別小信號,能夠從容精確地處理雙級信號,對外部電磁干擾(EMI)是高度免疫的,差分石英晶振滿足市場需求,實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性。

晶振編碼	品牌	型號	頻率	尺寸	輸出方式	電源電壓	工作溫度
X1M0004110002	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110005	EPSON晶振	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110006	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110007	EPSON晶振	MG7050EAN	669.325580 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110008	EPSON晶振	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110009	EPSON晶振	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110010	EPSON晶振	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110011	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110012	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110013	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110014	EPSON晶振	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110015	EPSON晶振	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110016	有源晶振	MG7050EAN	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110017	EPSON晶振	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110018	EPSON晶振	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110019	EPSON晶振	MG7050EAN	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110020	EPSON晶振	MG7050EAN	156.253906 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110021	EPSON晶振	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110022	EPSON晶振	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110023	EPSON晶振	MG7050EAN	156.253906 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110024	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110025	EPSON晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-20 to 70 °C
X1M0004110026	EPSON晶振	MG7050EAN	312.500000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
