符合 AEC-Q200 標準的頻率控制產品
當今的汽車和運輸行業技術發展迅速,乘客安全、舒適甚至享受的新應用不斷增加。目前的車輛配備了 GNSS 系統、信息娛樂系統、電動汽車電池管理、高級駕駛輔助系統 (ADAS)、防抱死制動、自動緊急制動(ABS 和 AEB)、LiDAR 和許多類似功能。這些電子系統的進步需要穩定可靠的頻率控制設備才能正常運行。頻率控制器件(如石英晶體和振蕩器)通過在指定頻率下產生穩定的電信號,為電子系統提供內部時序參考。這有助于系統保持準確的信號時序以實現適當?shù)男阅?。在汽車環境中,電子系統面臨一定的性能挑戰,這反過來又需要汽車級晶體和振蕩器。
什么是汽車級晶體和振蕩器?
CTS晶振的汽車級晶體和振蕩器是高穩定性頻率控制器件,設計用于在車載操作環境中產生的高溫和機械應力下運行。因此,汽車級晶體和振蕩器要經過嚴格的測試標準,以確保質量、安全性和可靠性。滿足這些要求的設備將獲得 AEC-Q200 認證。
什么是 AEC-Q200 認證?
AEC-Q200 是一項全球標準,定義了用于汽車應用的無源電子元件(如
石英晶體諧振器)的抗應力標準。該標準由汽車電子委員會 (AEC) 管理,該委員會由美國主要汽車制造商克萊斯勒、福特和通用汽車于 1990 年代成立。該標準為無源元件的質量和可靠性提供了基準,確保它們滿足汽車應用的嚴格要求。組件必須通過 AEC-Q200 標準中概述的一系列嚴格測試,才能被視為“符合 AEC-Q200 標準”。這些測試評估溫度、濕度和機械應力等因素。
AEC 建立了通用零件質量系統標準 (AEC-Qxxx),引用最多的文件是:
AEC-Q100:基于故障機制的集成電路應力測試鑒定
AEC-Q101:基于故障機制的分立半導體應力測試鑒定
AEC-Q200:無源元件的壓力測試認證
該委員會于 2023 年 3 月將 AEC-Q200 修訂為“修訂版 E”,其中規定了資格測試,并結合了 JEDEC、MIL-STD 和 UL94 測試程序。
CTS 汽車級

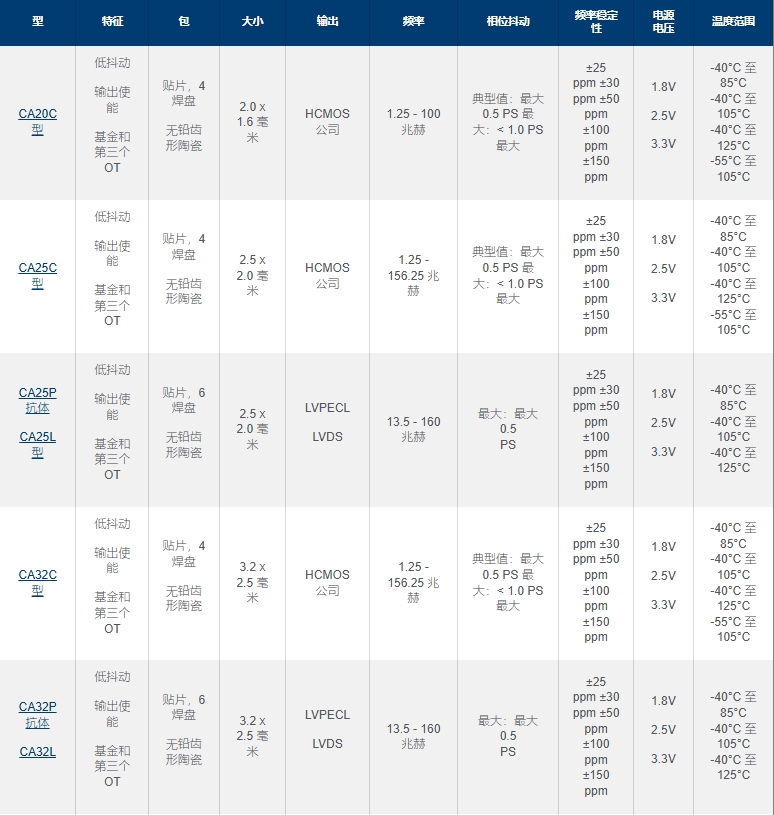

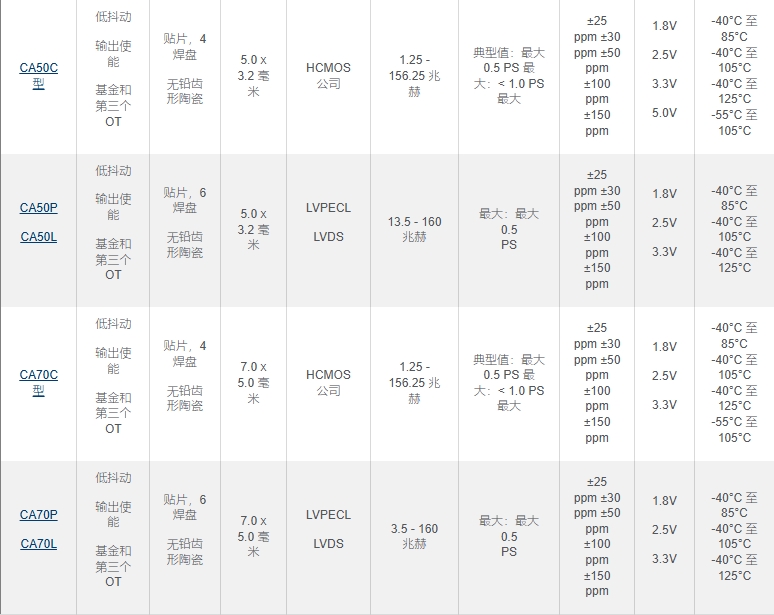

時鐘晶體振蕩器(AEC-Q200 認證)
特征:
AEC-Q200 認證
符合 PPAP
工作溫度:-40ºC 至 125ºC
HCMOS 輸出
互補輸出(LVPECL 和 LVDS)
小封裝尺寸
應用:
汽車電子晶振
信息娛樂和音頻/視頻系統
移動多媒體系統
醫療電子
商業航空航天/國防
工業物聯網
M2M 通信
工業控制和自動化
測試和測量

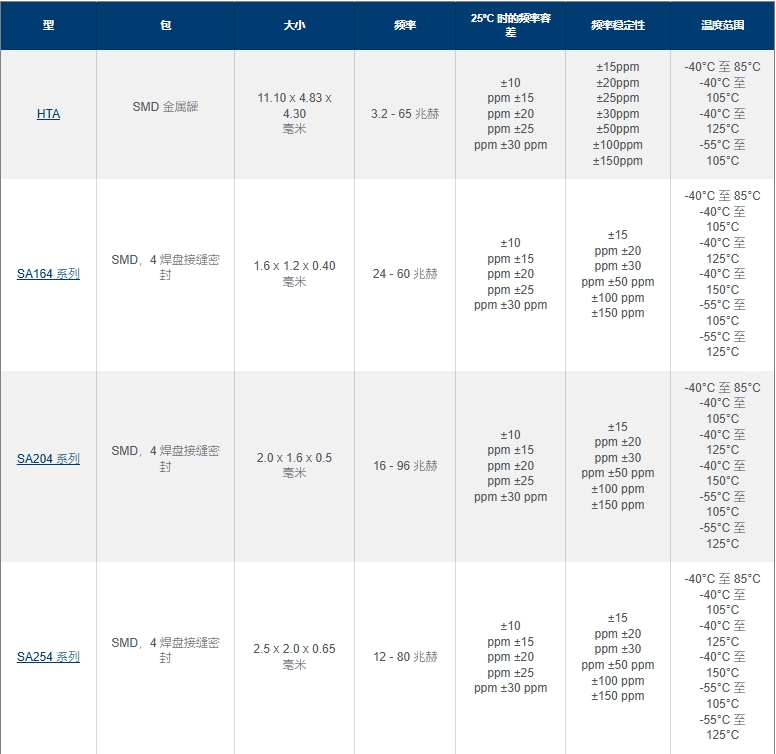

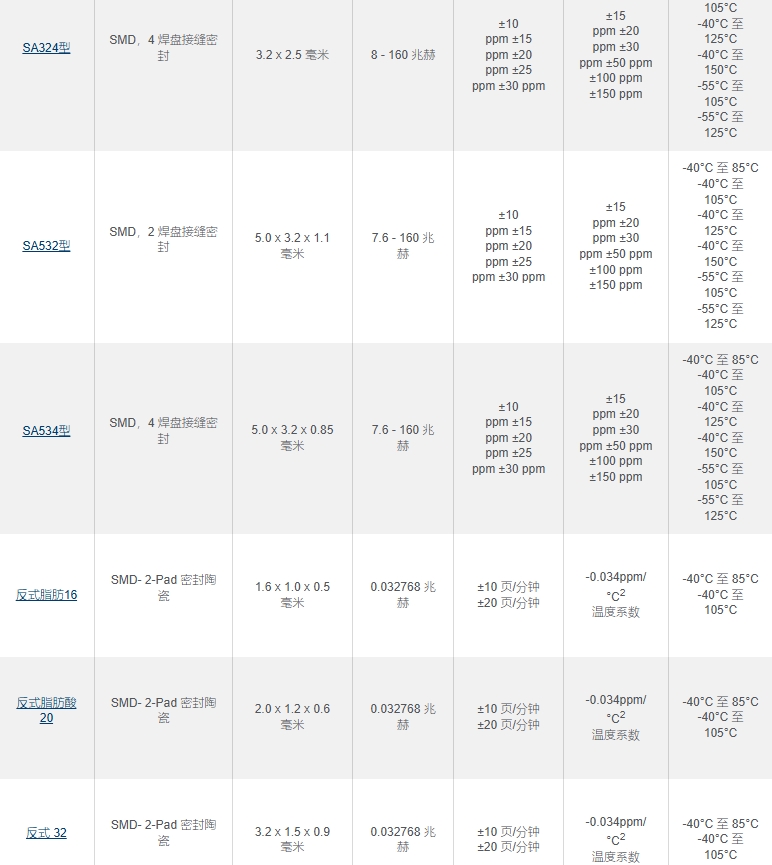

CTS 汽車級晶體(AEC-Q200 認證)
特征:
AEC-Q200 認證
符合 PPAP
小封裝尺寸
擴展工作溫度至 125ºC
溫度穩定性達到 ± 15ppm
應用:
遙控無鑰匙進入 (RKE)
信息娛樂和音頻/視頻系統
移動多媒體系統
醫療產品晶振
商業航空航天/國防
藍牙、ZigBee、Wi-Fi
胎壓監測系統 (TPMS)
工業物聯網
M2M 通信
工業控制和自動化
測試和測量
無線通信
