Bliley晶體BTCS3-16MHZMCN-BCCT切割類型:AT與SC切割性能比較
每個石英振蕩器內部都有一個稱為晶體坯的東西。晶體坯是振蕩器的諧振元件,當受到電壓時,將開始振動并以其基頻振蕩。
晶體坯的制造方式會對振蕩器的性能產生重大影響。在這篇博客中,我們將討論水晶坯切割時石英的方向如何影響振蕩器的性能。
什么是晶體切割&振蕩器中使用哪種類型?
水晶坯是從大塊石英上切割下來的。由于石英晶體具有可預測的晶格狀內部結構,晶格結構的方向或角度可以產生不同的晶體毛坯“切口”。
AT和SC切割是恒溫控制晶體振蕩器(OCXOs)中最常用的兩種切割方式。就像任何其他工程或設計決策一樣,在頻率控制設備的設計階段必須考慮優點和缺點。
AT是一種溫度補償切割,這意味著切割的方向使晶格的溫度系數對晶體性能的影響最小。
SC是應力補償切割,但它也是溫度補償切割。SC切割最初開發于1974年,是一種雙旋轉切割(類似于木工的復合斜切)。
AT切割和SC切割晶體的區別及其對振蕩器性能的影響
為特定應用選擇振蕩器時,了解振蕩器核心的晶體類型非常重要。at切割和SC切割之間的關鍵參數是頻率與溫度穩定性、晶體老化、g靈敏度、初始頻率精度、可用性和成本。
●頻率與溫度的關系
頻率與溫度穩定性(FvT)描述石英晶體振蕩器的頻率輸出如何隨溫度變化。FvT性能以十億分之一來衡量。
SC切割提高了性能,主要是因?yàn)榫w轉折點附近的曲線斜率。通常,SC切割的斜率是具有相同轉折點的at切割的?斜率。
在井下應用中,SC cut在高溫范圍(-20C至+200C)下工作時,還能提高FvT性能。由于拐點溫度約為+90C(AT切割時為+27C),SC將在這些范圍內實現更高的穩定性。在這個擴展的溫度范圍內,性能可以提高5倍。
●晶體老化
晶體老化是一種規格,描述貼片晶振晶體的頻率在其壽命期間如何變化。晶體老化是由晶體中的雜質引起的振蕩器也是以ppb為單位測量的。
SC切割對一些老化效應不太敏感,如晶體安裝應力、晶體空白電鍍應力和電子性能變化。
●g敏感度
g靈敏度描述沖擊和振動對振蕩器頻率輸出的影響。g靈敏度的測量單位為ppb/g .由于石英晶振晶體是一種在電壓下振動的機電設備,因此振動會導致電輸出特性發生變化。事實上,g靈敏度是振蕩器相位噪聲的主要來源.
SC切割比AT切割的g敏感度低。低g靈敏度對于經受大振動和沖擊的應用非常重要。
●可用性和成本
因?yàn)镾C切晶體在FvT、老化和g靈敏度方面往往具有更好的性能,所以它們比AT切晶體更貴。雖然AT cut更普遍且更經濟實惠,但您需要檢查您的應用需求,以確定它是否需要SC cut的更高性能。

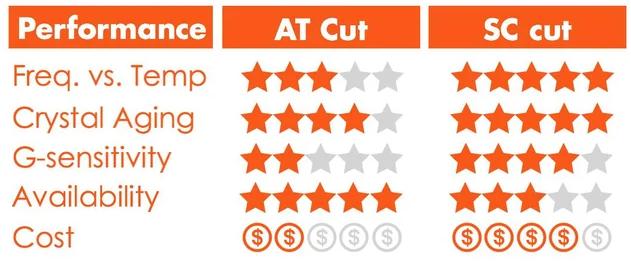

下表總結了在OCXOs中使用AT切割和SC切割晶體時的比較:
