當前位置：首頁 » 日產晶振 » NDK晶振 » NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C有源振蕩器

prevnext

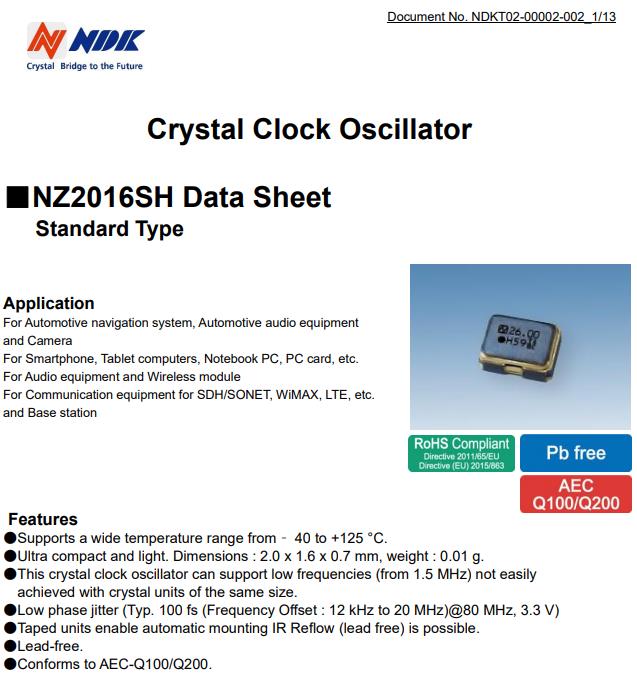

NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C有源振蕩器

頻率：24MHZ

尺寸：2.0*1.6mm

NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C有源振蕩器,日產晶振，時鐘振蕩器，有源晶體振蕩器，智能手機晶振，24MHZ晶振，2016mm晶振，汽車導航系統、汽車音響設備晶振，具備高質量低抖動的特點，支持–40至+125°c的寬溫度范圍，超緊湊和輕便。尺寸:2.0 x 1.6 x 0.7毫米，這種晶體時鐘振蕩器不容易支持低頻(從1.5MHz開始) 用相同尺寸的晶體單元實現。廣泛應用于汽車導航系統、汽車音響設備和照相機 用于智能手機、平板電腦、筆記本電腦、PC卡等。用于音頻設備和無線模塊.

NDK將繼續引領行業并支持電子產品的發展，成為高可靠性、高質量和高精度產品的頂級晶體器件制造商.NDK的石英晶體振蕩器是利用合成石英晶體生長技術和光刻技術設計的，在5G基站和智能手機的高精度、低抖動和低噪聲特性以及汽車設備的高質量和高可靠性要求方面取得了優異的性能。我們還開發了用于汽車應用的晶體振蕩器。NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C有源振蕩器.

訂購熱線：86-0755-27838351

NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C有源振蕩器參數表

NZ2016SH		Electrical Spec.
Parameters	SYM	min	typ	max	Units	Notes
Nominal Frequency	fnom	1.5		80	MHz
Supply Voltage	VCC	+1.8 to +3.3			V
Current Consumption (Operating)	ICC	See Table.2			mA	at 25℃
Current Consumption (Stand-by)	IST			20	mA	at 25℃
Output Level	-	CMOS
Load Capacitance	CL			15	pF
Operating Temperature Range	Topr	[-10 to +60] to [-40 to +125]			℃	Table.1
Overall Frequency Tolerance	Df/fnom	± 20 to ± 100			ppm	Table.1 *1
Output Voltage	VOL			0.1 VCC	V
Output Voltage	VOH	0.9 VCC			V
Rise Time(tr), Fall Time(tf)	tr/tf			5	ns	+2.5 V to +3.3 V 0.1 VCC to 0.9 VCC
Rise Time(tr), Fall Time(tf)	tr/tf			6	ns	+1.8 V 0.1 VCC to 0.9 VCC
Symmetry	SYM	45		55	%	at 1/2 VCC
Start-up Time	tsu			4	ms
Output Wave Form	-	Square wave
Stand-by Function	#1 PAD input				# 3 PAD output
	H level (0.7 VCC to VCC) or open L level (0.3 VCC max)				Operating
	H level (0.7 VCC to VCC) or open L level (0.3 VCC max)				High impedance

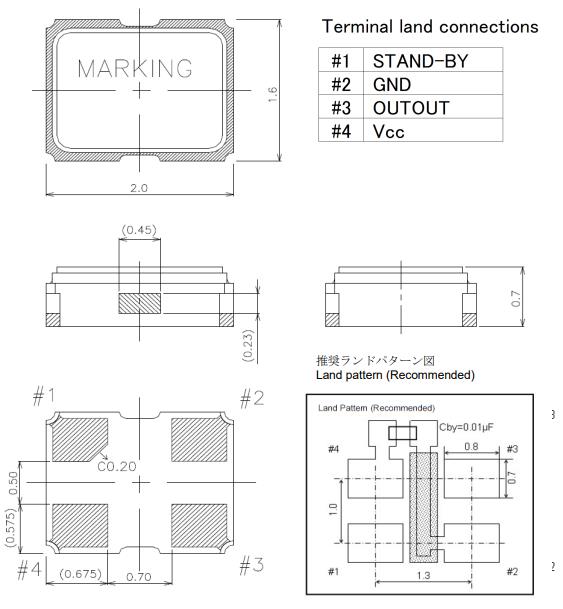

NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C有源振蕩器尺寸圖

NZ2016SH-24.000MHZNSC5022C晶振使用注意事項

自動安裝時的沖擊:

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對進口晶振特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等.

抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因?yàn)闊o(wú)論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

靜電

過高的靜電可能會損壞汽車音響設備晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C有源振蕩器

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.

機械振動的影響

當進口晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

Manufacturer Part Number	Manufacturer	Series	Frequency 頻率	Voltage - Supply電壓
2775W-2.176	NDK有源晶體振蕩器	2775W	2.176MHz	5V
2765E-2.457600MHZ	NDK有源晶體振蕩器	2765E	2.4576MHz	3.3V
2765E-16.666700MHZ	NDK有源晶體振蕩器	2765E	16.6667MHz	3.3V
2765E-25.000000MHZ	NDK有源晶體振蕩器	2765E	25MHz	3.3V
2765E-33.333300MHZ	NDK有源晶體振蕩器	2765E	33.3333MHz	3.3V
2765E-40.000000MHZ	NDK有源晶體振蕩器	2765E	40MHz	3.3V
2765E-50.000000MHZ	NDK有源晶體振蕩器	2765E	50MHz	3.3V
2765E-66.000000MHZ	NDK有源晶體振蕩器	2765E	66MHz	3.3V
2765E-66.667000MHZ	NDK有源晶體振蕩器	2765E	66.667MHz	3.3V
2765E-80.000000MHZ	NDK有源晶體振蕩器	2765E	80MHz	3.3V
NZ2520SA-2.750000MHZ	NDK有源晶體振蕩器	NZ2520SA	2.75MHz	3V
NZ2520SA-5.000000MHZ	NDK有源晶體振蕩器	NZ2520SA	5MHz	3V
NZ2520SA-7.600000MHZ	NDK有源晶體振蕩器	NZ2520SA	7.6MHz	3V
NZ2520SA-10.000000MHZ	NDK時鐘晶體振蕩器	NZ2520SA	10MHz	3V
NZ2520SA-20.000000MHZ	NDK有源晶體振蕩器	NZ2520SA	20MHz	3V
NZ2520SA-22.000000MHZ	NDK有源晶體振蕩器	NZ2520SA	22MHz	3V
NZ2520SA-40.000000MHZ	NDK有源晶體振蕩器	NZ2520SA	40MHz	3V
NZ2520SA-44.000000MHZ	NDK有源晶體振蕩器	NZ2520SA	44MHz	3V
NT3225SA-52.000000MHZ-S1	NDK有源晶體振蕩器	NT3225SA	52MHz	2.4V
NZ2520SA-19.200MHZ	NDK有源晶體振蕩器	NZ2520SA	19.2MHz	3V
NZ2520SA-25.600MHZ	NDK有源晶體振蕩器	NZ2520SA	25.6MHz	3V
NZ2520SA-38.900MHZ	NDK有源晶體振蕩器	NZ2520SA	38.9MHz	3V
NZ2520SA-41.360MHZ	NDK有源晶體振蕩器	NZ2520SA	41.36MHz	3V
