實施位置跟蹤的終端GSM864QP-V1.00無線電晶振模塊

晶振可使無線數據終端遠程通信應用中得到信號基準的功能.通常應用與衛星導航的晶振具備一定的高性能高頻傳輸性能,常用的產品有壓控晶振,溫補晶振,恒溫晶振,使用無線網絡終端系統進行位置跟蹤GSM864QP無線晶振模塊是一個備受追捧的應用,位置跟蹤設置的基本塊包括:該跟蹤設備,蜂窩運營商基礎設施,GPS系統基礎結構,緊湊,低成本,低電流蜂窩無線電石英晶振模塊使其計算機基礎結構和計算機服務器查詢,接收,編譯和顯示用戶數據.

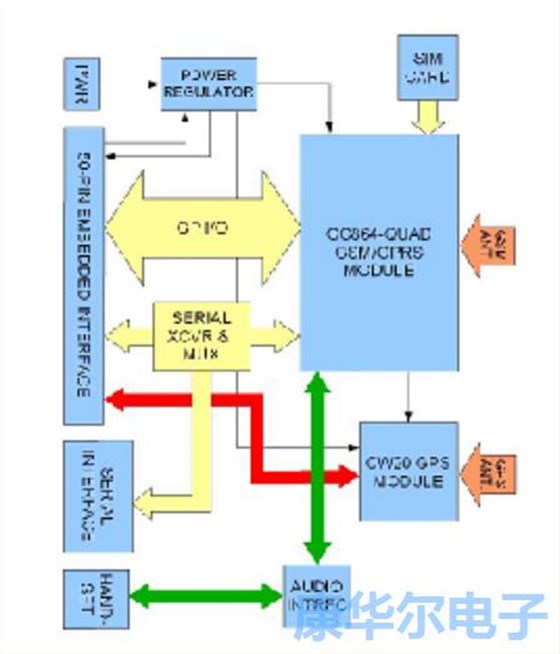

Telit GC864QP GSM/GPRS模塊-提供蜂窩電話無線電接口,允許終端通過GSM蜂窩電話基礎設施,它還為有源晶振提供處理控制蜂窩無線電和腳本運行的引擎控制和執行各種功能的能力,Python腳本語言用于訪問蜂窩無線電功能,9個GPIO端口和串行接口,Terminus是一個具有GPS功能的無線終端由7至18 VDC供電或直接連接至汽車12V系統,終點包含功能塊詳見下圖.

CW20 GPS晶振模塊-接收GPS衛星信號,提取位置和時間數據,并將其作為串行數據流出,串行收發器和多路復用器-啟用終端與兼容的設備串行通信RS-232接口標準,在這個應用程序中,界面將串行GPS數據路由到內部Python應用程序,音頻接口-使用戶能夠發送和接收音頻使用手機或其他設備通過終點站獲取信息,SIM卡-包含運營商訂閱和特定設備信息包括消息和聯系人.1.從運營商處獲取SIM卡.2.將跳線添加到主機上的50針接口連接器端子連接銷43和45的底部一起和針47和49在一起,這路由了從CW20到Telit Serial的GPS數據流接口,使用0.1"中心"Berg"型跳線.3.編寫Python腳本.4.編譯并加載Python腳本.

跟蹤服務器是系統的用戶界面組件,它由石英晶體振蕩器連接的服務器PC和客戶端PC組成到互聯網,詳細信息如下圖所示.1.監聽器-監控連接到IP地址的端口從終點站接收GPS數據,這個界面將傳入的GPS數據路由到數據存儲.2.數據存儲-來自終端的GPS數據的文件被儲存了3.CGI-通用網關接口-服務請求從客戶端獲取GPS數據并從中返回數據數據存儲.4.HTTP Server-服務來自客戶端的HTTP請求請求時返回數據.

本文講述了GSM864QP無線電石英晶振模塊的位置跟蹤應用程序,一個相對于比較基本的例子作為移動遙測設備的能力,該系統可以增強通過振蕩器元器件的頻率信號指令實現終端監控各種狀態指示器在車輛中并通過使用音頻接口進行緊急通信,此外,還可以監控這些增強功能在客戶端計算機上,而石英振蕩器就是網絡數據的傳遞者,在這些計算機的網絡終端系統的指導零件.
