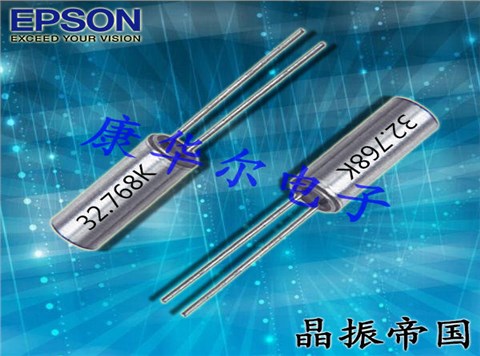

EPSON晶振C-004R,Q11C004R1000500圓柱音叉晶體

產品簡介

EPSON晶振C-004R,Q11C004R1000500圓柱音叉晶體是一款耐壓性能極強的無源晶振,32.768K晶振,時計晶振,具備良好的可靠性能,同時其的頻率穩定度特別高,耐抗震強,每批次出廠均采用24小時老化測試,產品精度分為以下幾種±20ppm,±10ppm,±5ppm,也可以根據客戶需求特殊分為+偏差,或者-偏差,產品使用溫度高溫可達到+85°低溫可達到-40℃,產品被廣泛應用到比較高端的汽車電子產品,民用產品有家用電器,智能筆記本,MP3,MP4多功能播放器,智能手表等產品.

Q11C004R1002000晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減??；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.EPSON晶振C-004R,Q11C004R1000500圓柱音叉晶體

產品詳情

Q11C004R1002000晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減?。?.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.EPSON晶振C-004R,Q11C004R1000500圓柱音叉晶體

Q11C004R1000500晶振參數表

愛普生晶振規格	單位	C-004R晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-20°C～+70°C	裸存
工作溫度	T_use	-10°C～+60°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW～100μW
頻率公差	f_— l	±50 × 10-6(標準), (±15 × 10-6～±50 × 10-6可用)	+25°C對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.crystal95.com
頻率溫度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出標準的規格請聯系我們.
負載電容	CL	12.5pF～∞	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
頻率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

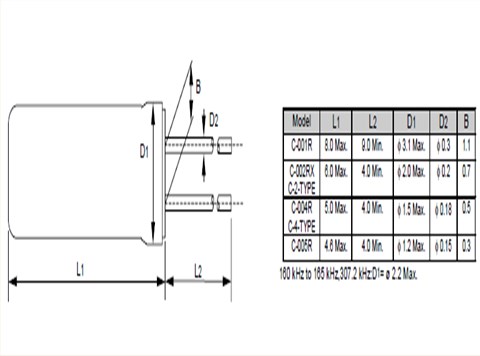

EPSON晶振C-004R,Q11C004R1000500圓柱音叉晶體尺寸圖

Q11C004R1000500晶振在使用EPSON晶振時應注意以下事項

晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.

晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的小體積貼片晶振,石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.EPSON晶振C-004R,Q11C004R1000500圓柱音叉晶體

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2)在設計時請參考相應的推薦封裝.

(3)在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4)請按JIS標準(JIS Z 3282, Pb含量1000ppm, 0.1wt%或更少)來使用無鉛焊料.

存儲事項

(1)在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.EPSON晶振C-004R,Q11C004R1000500圓柱音叉晶體
正常溫度和濕度：
溫度：+15°C至+35°C,濕度25 % RH至85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2)請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

編碼	LxWxH/尺寸	Model/型號	Frequency/頻率	CL Value/負載	Freq.tol./頻率 @+25°C	Oper. Temper. Range/工作溫度
Q11C004R1000500	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.2 pF	+/-15.0 ppm	-10 to +60 °C
Q11C004R1000700	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	12.5 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1000800	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.2 pF	+/-30.0 ppm	-10 to +60 °C
Q11C004R1001200	Φ 1.5 x 5 mm	C-004R	時計產品晶振	7 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1001700	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.2 pF	-5.0/+15.0 ppm	-10 to +60 °C
Q11C004R1002000	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.7 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1002300	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1002400	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	6 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1003200	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8 pF	+/-10.0 ppm	-10 to +60 °C
Q11C004R1005000	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	10 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1006700	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8 pF	+/-15.0 ppm	-10 to +60 °C
Q11C004R1006800	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	20 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1007300	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.2 pF	+/-10.0 ppm	-10 to +60 °C
Q11C004R1007400	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	82 pF	+/-20.0 ppm	-10 to +60 °C
