美國?？怂故⒕w單元的性質，這是一家對于產品品質有著極致追求的元器件供應商?？怂构?，一直以來專注于打磨每一款石英晶體，憑借著自身的努力和對于晶體產品的熱愛，用心打磨產品，并以高于用戶滿意度為最大的目標，使得其能夠持續在行業深耕依然保持初心，將最好的石英晶振品質貢獻于世界各地，正是因為對于品質的不懈追求才能成就偉大的FOX?？怂?，它的品牌精神體現于敢于不斷挑戰自我，專心并用心打磨石英晶體，也因此獲得更多機會.

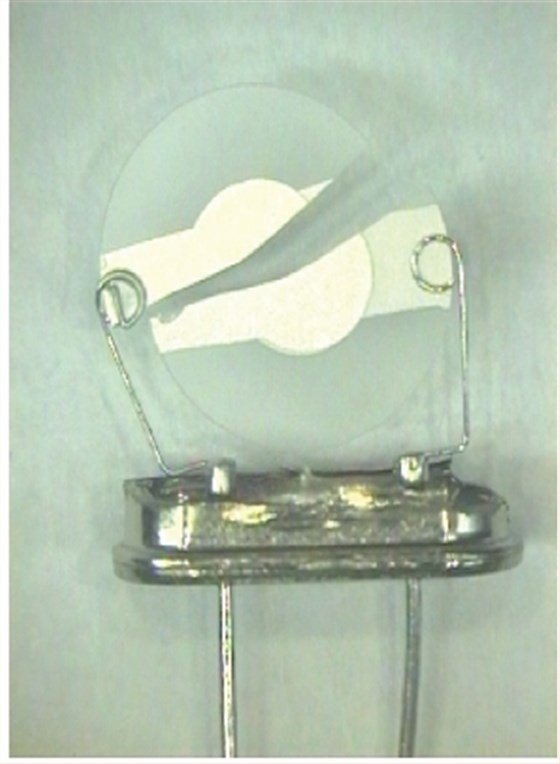

石英晶體單元包括一個小的石英帶或石英盤加工成精確的尺寸和厚度，具體取決于客戶指定的諧振頻率。石英上鍍有導電層電極，安裝在密封的保護外殼中（見圖1）。
電極連接到穿過基座組件的引線通過玻璃到金屬密封，或者在SMD陶瓷封裝的情況下（見圖1）；電極通過分層電鍍連接到焊盤陶瓷.

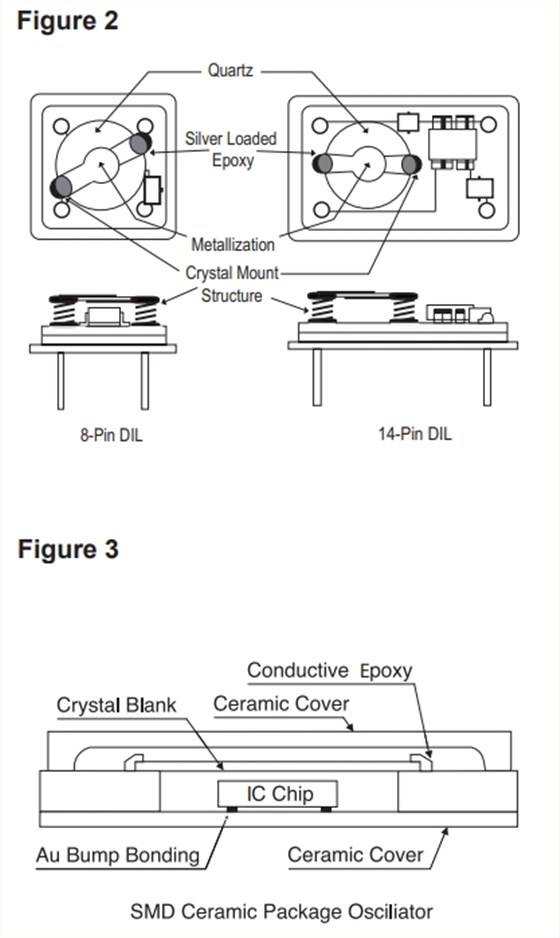

石英晶體單元通常與其他電路封裝在一起實現全功能模塊，例如振蕩器或復數濾波器。圖2和圖3展示了簡單的晶體振蕩器。因為石英晶體單元的性質，正確處理是非常重要的。

機械沖擊
晶體組件的制造能夠承受一定水平的機械沖擊。這些水平在環境整個規格表。
過度的電擊會導致電氣系統發生變化特征，最有可能表現為一種變化頻率。嚴重虐待，如摔倒在堅硬的表面，很可能導致石英坯料的實際破裂。在在陶瓷封裝組件的情況下陶瓷可能破裂，導致密封性損失。處理潛在客戶

引線過度彎曲會導致玻璃損壞金屬密封，這可能導致外殼的密封性損失。外殼充滿干燥的惰性氣體，失去密封性
會導致產品因大氣而迅速變質污染因此，在處理水晶不拉或彎曲引線。如果組件需要以涉及彎曲的方式移動時，導線應稍微彎曲遠離玻璃密封件以避免其破裂。建議最小曲率半徑取決于產品，例如2mmHC49晶體，UM1s為1mm。

磁帶和卷軸產品
在自動放置機器上使用SMD晶振組件之前，應進行測試，以評估晶體器件將在放置過程中受到影響。如果必要時應降低沖擊水平。美國?？怂故⒕w單元的性質.

溫度

如果晶體在儲存室外受到極端溫度的影響溫度限制、電氣性能可能受到影響，最終導致故障。在焊接過程中，有必要使部件在有限的時間內承受高溫時間，請參閱日蝕產品的RoHS狀態文件最大極限值。

靜電放電（ESD）
只有在極端電壓下才能看到、聽到甚至是靜電感覺，但即使是最低的電壓也會損壞電子電路。這個ESD可能不會立即對振蕩器造成損壞明顯但可能延遲，導致振蕩器電路降級，這反過來又可能導致振蕩器在現場的故障。盡管石英貼片晶振不一定容易受到ESD損壞，包含在振蕩器內的相關電子電路，并且應被視為靜電放電敏感型（ESDS）設備。ESDS設備只能在ESD中處理保護區（EPA），適當預防ESD損壞被拿走。

任何運輸都應使用適當?shù)谋Ｗo性包裝。所有包裝都應標明警告注意事項，保護措施和包裝應符合BSEN 61340-5-1。有關以下預防措施的更詳細分類如果需要，請聯系我們的客戶支持部門。
濕度敏感等級保護
福克斯銷售的少量振蕩器對濕氣進入敏感。這意味著它們可以吸收大氣中的水分，然后在回流焊接過程中濕氣膨脹成蒸汽，會使包裝破裂導致永久性損壞。

對這類損傷的敏感程度用將參考JDEC-STD-020和相關MSL級別在設備數據表上。在產品敏感的情況下對于這種類型的損壞，產品將隨您包裝和按照JDEC-STD-033進行標記。儲存和處理這些產品應繼續按照JDEC-STD-033，以避免在回流過程中損壞產品。
