6G晶振物料ECOC-2522 OCXO的電壓控制和電壓基準

ECOC-2522系列恒溫晶體振蕩器，或OCXOs，旨在產生一個非常干凈的信號和穩定的時鐘信號。該系列能夠提供2 MHz至100MHz的頻率。有關獨立頻率的完整列表，請參考下面的開發頻率列表。ECS的ECOC-2522 OCXOs具有SC切割高Q晶體和內部熱敏電阻，以保持石英晶體和振蕩器電路在恒溫下。這創造了一個穩定的環境，并防止振蕩器經歷頻率漂移。OCXOs為電信、蜂窩基站、數據通信、儀器儀表、測試和測量設備等對頻率穩定性和信號質量要求嚴格的應用提供高度穩定、干凈的時鐘源。

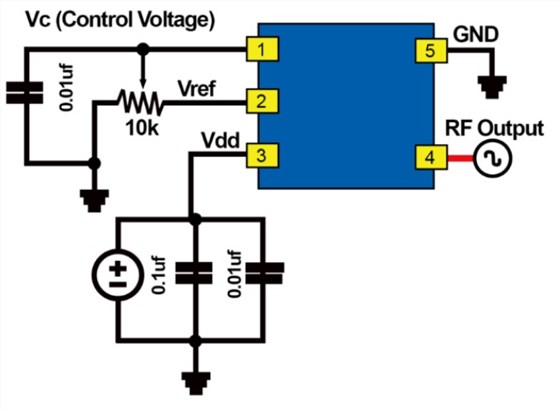

圖(1)顯示，利用Vref輸出的最簡單方法是在Vref和GND之間連接一個電位計。電位計的游標應連接到OCXO的Vc端口。這樣，可以通過改變游標的位置來調整Vc端口的DC電壓值。 6G晶振物料ECOC-2522 OCXO的電壓控制和電壓基準

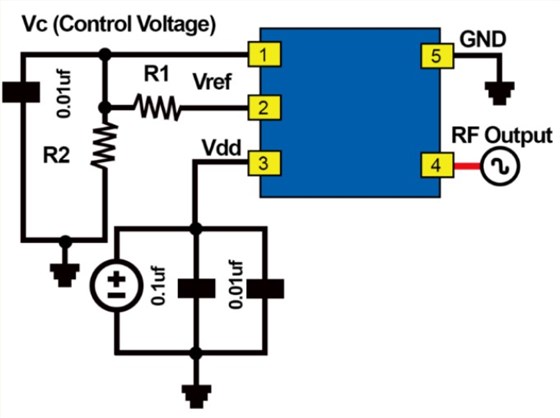

圖(2)描述了另一種實現類似結果的方法，即使用兩個電阻作為分壓器。Vc電壓將由Vc = (R2 / (R1+R2)) Vref確定.如圖所示，R2可以是固定電阻，也可以是可變電阻。

3.3V電源的電阻值可能不同，但當R1等于6.98kω且R2等于10.00kω時，將是一個正的起點。5.0V電源的理想電阻值可能是R1等于8.06kω，R2等于10.00kω。如果3.3V或5.0V電源使用電位計代替R2，游標應連接到Vc端口，以提供可變電阻。注意，Vdd端口和Vc端口上的旁路電容都是有助于改善噪聲抑制的建議值。6G晶振物料ECOC-2522 OCXO的電壓控制和電壓基準

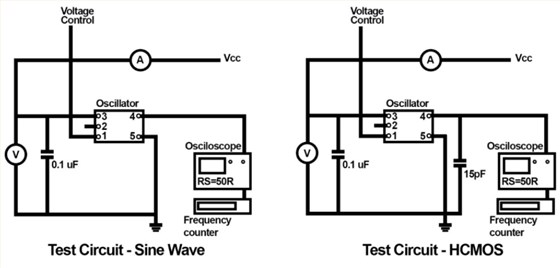

OCXO ECOC-2522系列的性能是世界一流的。HCMOS輸出ECOC-2522 C和正弦波輸出ECOC-2522 S組件的測試設置如下所示。
