別錯過了振蕩器的各大重要組成參數值信息

石英晶體振蕩器是由晶體和振蕩器電路組成的時間定時裝置,在電路系統中提供電平輸出波形的頻率信號,當石英晶體被放入電路放大器時,電波能量被指令傳輸?shù)骄w,導致振動起到振蕩效應,起到一定的高穩定性頻率作用反饋到網絡電腦終端開啟工作運轉,所以石英晶振是現在大部分電子產品的重要部署元器件之一.

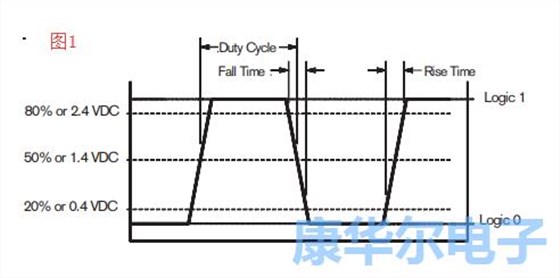

對稱性(占空比):對稱性通常也稱為占空比,是輸出波均勻性(或?qū)ΨQ性)的度量,對稱性是有源晶振輸出波形處于邏輯高狀態的時間的度量,表示為百分比完整周期的年齡(％),完美對稱的波形在50％的時間內處于邏輯高狀態,并且在a中邏輯低狀態占50％的時間,并表示為50/50％,典型的對稱公差為40/60％,緊身的sym計量被認為是45/55％,該參數在指定的電壓閾值或百分比下測量輸出波形,見圖1.

輸出電壓電平(邏輯電平):輸出電壓電平高或"邏輯1"和輸出電壓電平低或"邏輯0"是電壓閾值必須通過貼片石英振蕩器的輸出波形達到,所需的輸出電平取決于振蕩器必須驅動的負載類型和電源電壓,有時HCMOS輸出電壓電平表示為電源電壓的百分比.見圖1.

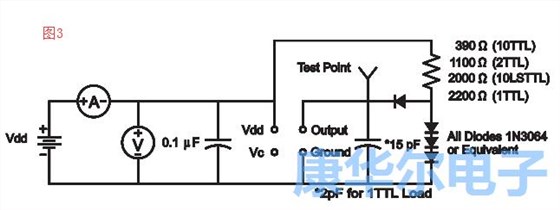

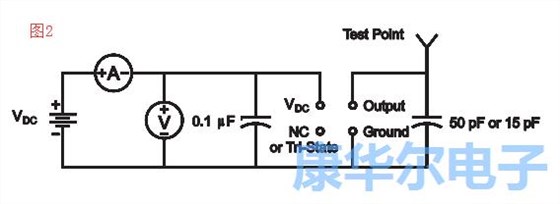

輸出負載:輸出負載是振蕩器可以驅動的最大負載,它根據門數或負載類型來規定電路,例如:HCMOS,TTL和ECL是振蕩器必須驅動的最常見負載類型,HCMOS負載通常指定為pF(皮法)的容性負載,TTL負載被指定為多個TTL門,ECL被指定為指定電壓的電阻負載,圖2至圖3示出了振蕩器測試電路這里提到的負載需要,當石英晶體可以在所有規格下驅動HCMOS和TTL負載時在操作條件不同的情況下,命名法與HCMOS/TTL兼容,振蕩器必須驅動的負載類型是測量波形參數(如邏輯電平)時使用的電壓閾值的決定因素,占空比和上升/下降時間.

中心頻率:VCXO晶振或VCTCXO晶振的中心頻率是中心控制電壓@ 25°C時的輸出頻率,它被指定為目標頻率,其頻率偏離目標頻率,目標頻率以MHz(兆赫茲)或kHz(千赫茲)表示,頻率容差以±ppm(零件)指定每百萬),例如:20MHz,±25ppm @ 25°C是中心頻率的典型規格.

TCXO(溫度補償晶振):TCXO是一種帶溫度補償網絡的石英晶體振蕩器,一個典型的整體頻率容差可以通過TCXO實現±0.5ppm至±5.0ppm,TCXO網絡通常包括一個微調電容器可用于補償由于老化引起的頻移和/或?qū)⒄袷幤髡{(diào)諧到精確的頻率,定義的許多VCXO術語(如中心頻率和可移動性)也適用于TCXO規范,然而,在TCXO規范中,這些術語指的是修整器范圍內的頻率容差和可牽引性電容而不是控制電壓,由于TCXO具有必須可接近的微調電容器,因此它們是通常不是氣密密封或適合暴露于元素.

振蕩器是用來產生重復電子信號的電子元件,構成的電路效應叫振蕩電路,要想產品時間不停止轉動,晶振就得不停的運動以致在每次的電路循環中添加少許能量,其實鐘表在敲鐘是都能得到一定的推力作用,在集成電路系統中電容將脈沖信號輸送從這個管子到另外一個管子,就使其產生了振蕩電流電壓,振蕩器區分低頻和高頻,低頻振蕩器頻率通常在0.1~50HZ之間,高頻則在100~500HZ甚至更高的頻率范圍.
