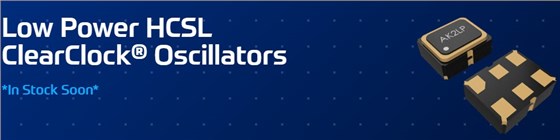

Abracon低功率HCSL清除時鐘振蕩器
Ecliptek晶振是頻率控制市場中公認的市場領導者。Ecliptek日蝕晶振品牌專注于快速可編程晶體和MEMS振蕩器設備，可加快上市時間并消除長交貨時間。Ecliptek由Abracon提供支持，該公司提供最新的技術設計支持和全球供應鏈靈活性，以解決客戶當今面臨的獨特挑戰。
Abracon是無源元件領域的行業領導者，提供頻率控制和定時設備、射頻和天線產品以及電感和連接解決方案。Abracon以服務和質量為公司核心，支持創新的物聯網解決方案。Abracon為頂級品牌AEL水晶、Ecliptek、Fox和ProAnt以及支持品牌ILSI、MMD和Oscilent提供支持，提供最新的技術設計支持和全球供應鏈靈活性，以解決客戶的獨特挑戰。
Abracon低功率HCSL清除時鐘振蕩器，這是我們ClearClock系列產品的延伸。它們是低功耗HCSL SMD XO石英晶體振蕩器，提供行業標準的3.2x2.5mm和2.5x2.0mm貼片晶振封裝尺寸。它們的典型電源電流低至12-15mA。
低功耗HCSL（LP-HCSL）最初是為了最大限度地降低傳統HCSL驅動器的功耗而開發的。然而，LP-HCSL提供了一系列額外的優勢，包括驅動長走線時的性能增強、交流耦合簡化、對板載空間的需求減少、電路板布線更容易以及物料清單（BOM）成本降低。值得注意的是，重要的是要強調HCSL接收器無法區分傳統的HCSL驅動程序和LP-HCSL驅動程序。此外，該產品集成了端接電阻，無需外部元件，該小體積晶振非常適合PCIe應用。LP-HCSL不僅節省了大量電能，而且在驅動延長走線、節省電路板空間、降低BOM費用以及方便處理交流耦合傳輸線路方面表現出色。主要優勢：最寬溫度范圍:-40℃至+85℃，最嚴格的公差:25ppm，1.8V、2.5V、3.3V、1.71V至3.63V連續電源電壓選項
產品特征：
超低均方根抖動:典型值117fs
提供100MHz至156.25MHz之間的行業標準頻率
行業標準尺寸：3.2x2.5x1.0mm 和2.5x2.0x1.0mm石英晶振
基于三次泛音、石英晶體技術
輸出使能（Pad 1或Pad 2高電平有效）選項可用
應用程序：
光學收發器和模塊
數據中心、存儲和服務器
網絡交換機和網關
100克/200克/400克/800克以太網
光纖通道/SONET/SDH/PCIe
工業和FPGA應用
測試和測量
系列
解決方案類型
輸出
振動
包裝尺寸
頻率
頻率穩定性選項（+/- ppm）
AK2LP
ClearClock XO
HCSL
117fs RMS
2.5x2.0x1.0mm
100至156.25MHz
15 / 20 / 25
Ak3LP
ClearClock XO
HCSL
117fs RMS
3.2x2.5x1.0mm
100至156.25MHz
15 / 20 /25
| 產品編碼 | 晶振廠家 | 型號 | 長度 | 寬度 | 高度 |
| AK2ADDF1-100.0000T | Abracon晶振 | AK2A | 2.5mm | 2mm | 1mm |
| AK2ADDF1-156.2500T | Abracon晶振 | AK2A | 2.5mm | 2mm | 1mm |
| AK2ADDF1-200.0000T | Abracon晶振 | AK2A | 2.5mm | 2mm | 1mm |
| AK2APAF1-100.0000T | Abracon晶振 | AK2A | 2.5mm | 2mm | 1mm |
| AK2APAF1-156.2500T | Abracon晶振 | AK2A | 2.5mm | 2mm | 1mm |
| AK2APAF1-200.0000T | Abracon晶振 | AK2A | 2.5mm | 2mm | 1mm |
| AK2BDAF1-100.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BDAF1-125.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BDAF1-156.2500T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BDAF1-200.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BDDF1-100.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BDDF1-125.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BDDF1-156.2500T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BDDF1-200.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BHAF1-100.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BHAF1-125.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BHAF1-156.2500T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BHAF1-200.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BHBF1-100.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BHDF1-100.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BHDF1-125.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BHDF1-156.2500T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BHDF1-200.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BPAF1-100.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BPAF1-125.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BPAF1-156.2500T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BPAF1-200.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BPDF1-100.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BPDF1-125.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BPDF1-156.2500T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2BPDF1-200.0000T | Abracon晶振 | AK2B | 2.5mm | 2mm | 1mm |
| AK2LPHEF1-100.0000T | Abracon晶振 | AK2L | 2.5mm | 2mm | 1mm |
| AK2LPHEF1-156.2500T | Abracon晶振 | AK2L | 2.5mm | 2mm | 1mm |
| AK3ADAF1-155.5200 | Abracon晶振 | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADAF1-200.0000 | Abracon晶振 | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADDF1-100.000T3 | Abracon晶振 | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADDF1-125.0000 | Abracon晶振 | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADDF1-125.0000T | Abracon晶振 | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADDF1-155.5200 | Abracon晶振 | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADDF1-155.5200T | Abracon晶振 | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADDF1-156.2500T3 | Abracon晶振 | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3ADDF1-212.500T3 | Abracon晶振 | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3APAF1-100.0000T | Abracon晶振 | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3APAF1-156.2500T | Abracon晶振 | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3APAF1-212.2500T | Abracon晶振 | AK3A | 3.2mm | 2.5mm | 1.1mm |
| AK3BDAF1-100.0000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BDAF1-125.0000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BDAF1-156.2500T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BDAF1-200.0000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BDAF1-212.5000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BDDF1-100.0000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BDDF1-125.0000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BDDF1-148.5000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BDDF1-156.2500T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BDDF1-200.0000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BDDF1-212.5000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BHAF1-100.0000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BHAF1-125.0000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BHAF1-156.2500T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BHAF1-200.0000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BHAF1-212.5000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BHBF1-100.0000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BHDF1-100.0000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BHDF1-125.0000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BHDF1-156.2500T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
| AK3BHDF1-200.0000T | Abracon晶振 | AK3B | 3.2mm | 2.5mm | 1.1mm |
