頻率:1~150MHz
尺寸:5.0x3.2mm

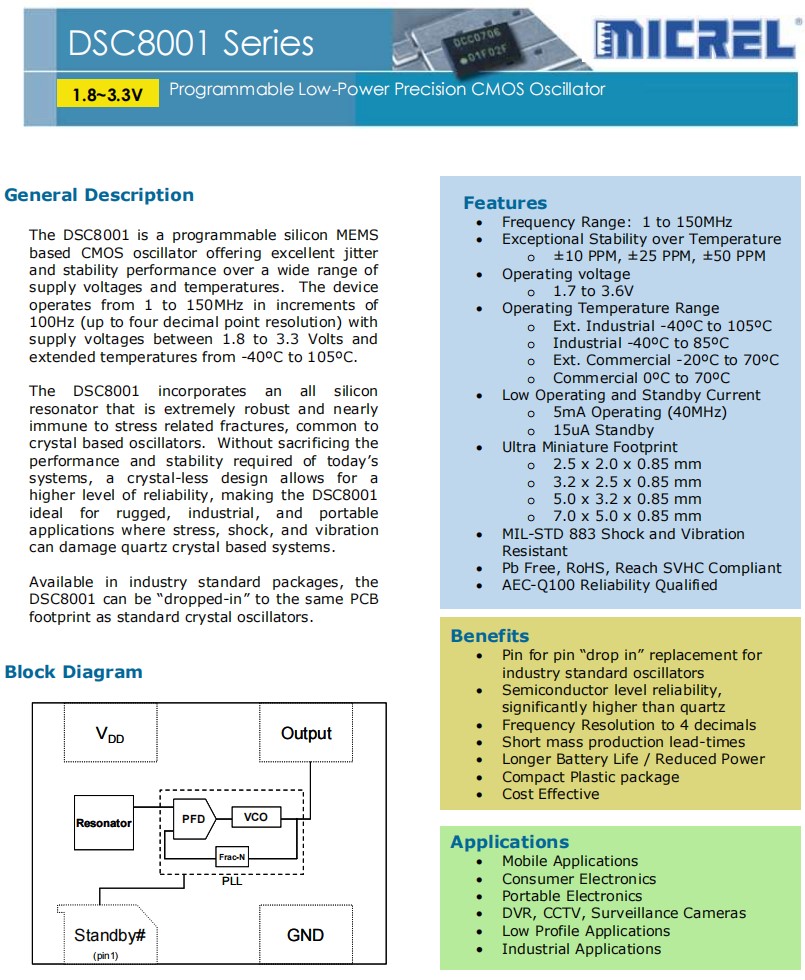

DSC8001BCE1-T,5032mm,CMOS振蕩器,Microchip有源晶振,美國進口晶振,Microchip晶振,型號:DSC8001系列,編碼為:DSC8001BCE1-T,小體積晶振尺寸:5.0x3.2mm,DSC8001是一種基于可編程硅MEMS的CMOS振蕩器,在廣泛的電源電壓和溫度范圍內提供優異的抖動和穩定性能。該設備的工作頻率從1到150MHz,增量為100Hz(高達4個小數點分辨率),電源電壓在1.8到3.3V之間,溫度從-40ºC延長到105ºC。DSC8001包含了一個全硅諧振器,它非常魯棒,幾乎不受應力相關裂縫的影響,這是石英晶體振蕩器常見的。在不犧牲當今系統所需的性能和穩定性的情況下,無晶體設計允許更高水平的可靠性,使DSC8001非常適合堅固、工業和便攜式應用,其中應力、沖擊和振動可能會損害基于石英晶體的系統。應用程序:移動應用,消費類電子產品,便攜式電子產品,DVR、CCTV、監控攝像頭,低姿態應用,工業等應用。
DSC8001BCE1-T,5032mm,CMOS振蕩器,Microchip有源晶振,產品特點:
頻率范圍:1至150MHz,
卓越的溫度穩定性:±10PPM、±25PPM、±50PPM
工作電壓: 1.7至3.6V 石英晶振
工作溫度范圍:外部工業-40ºC至105ºC,工業-40ºC至85ºC,外部商用-20ºC至70ºC,商用0ºC至70ºC
低工作和備用電流: 5mA工作(40MHz), 15uA待機
超小型占地面積:2.5x2.0x0.85mm,3.2x2.5x0.85mm,5.0x3.2x0.85mm,7.0x5.0x0.85mm
MIL-STD 883沖擊和振動,抵抗的
無鉛,RoHS,達到SVHC標準
AEC-Q100可靠性合格

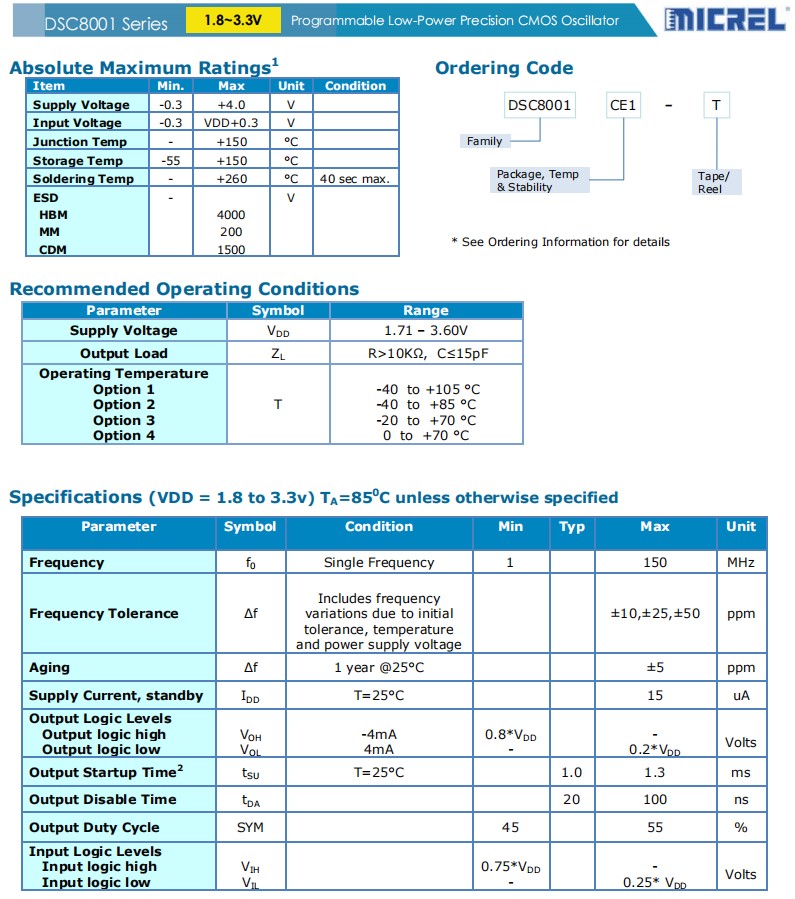

DSC8001BCE1-T,5032mm,CMOS振蕩器,Microchip有源晶振,參數表
Parameter
Symbol
Condition
Min
Typ
Max
Unit
Frequency
f0
Single Frequency
1
150
MHz
Frequency Tolerance
Δf
Includes frequency
variations due to initial
tolerance, temperature
and power supply voltage
±10,±25,±50
ppm
Aging
Δf
1 year @25°C
±5
ppm
Supply Current, standby
IDD
T=25°C
15
uA
Output Logic Levels
Output logic high
Output logic low
VOH
VOL
-4mA
4mA
0.8*VDD
-
-
0.2*VDD
Volts
Output Startup Time2
tSU
T=25°C
1.0
1.3
ms
Output Disable Time
tDA
20
100
ns
Output Duty Cycle
SYM
45
55
%
Input Logic Levels
Input logic high
Input logic low
VIH
VIL
0.75*VDD
-
-
0.25* VDD
Volts
DSC8001BCE1-T,5032mm,CMOS振蕩器,Microchip有源晶振,尺寸圖
