EPSON晶振FA2016AN,X1E0003510017音叉晶體

頻率：25MHZ

尺寸：2.0*1.6mm

EPSON晶振FA2016AN,X1E0003510017音叉晶體,日本進口愛普生晶振,2016mm無源晶體,石英晶體諧振器,EPSON晶振,FA2016AN晶振,貼片晶振,型號FA2016AN,編碼X1E0003510017是一款金屬外觀的四腳貼片型的SMD晶振,產品尺寸為2016mm,頻率25MHZ,負載電容8pF,精度±30ppm.工作溫度-20 to+75°C,采用優質的原料結合高超的生產技術打磨而成的優良產品,具備性能優越,成本低廉的特點,非常符合當下市場需求,能夠應對電子數碼,智能家居,網絡設備等領域.

X1E0003510022晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減?。?.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.EPSON晶振FA2016AN,X1E0003510017音叉晶體

訂購熱線：86-0755-27838351

X1E0003510022晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減??；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.EPSON晶振FA2016AN,X1E0003510017音叉晶體

32.768K細腳DIP晶振,圓柱8*3mm諧振器,C-001R晶振

X1E0003510017晶振參數表

愛普生晶振規格	單位	FA2016AN晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	25MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-20°C ～ +75°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.wzjingmei.com
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +77°C	超出標準的規格請聯系我們.
負載電容	CL	9pF ～ ∞	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	≤ 80 Ω	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

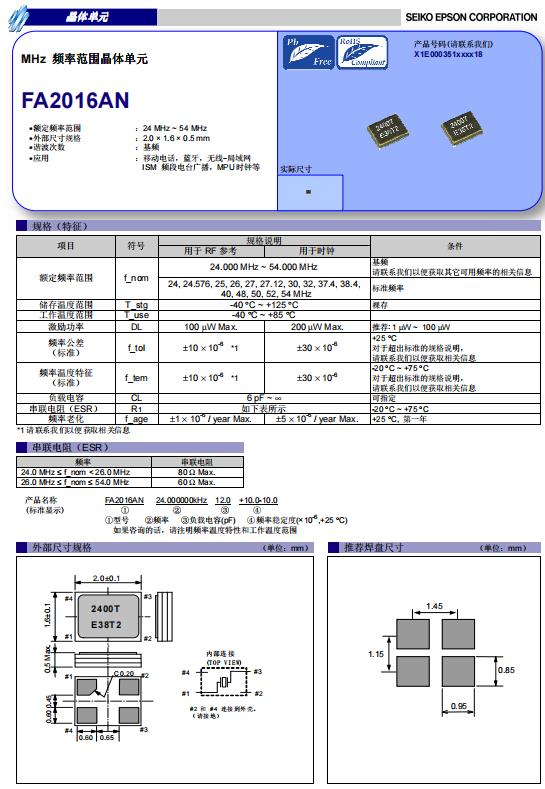

EPSON晶振FA2016AN,X1E0003510017音叉晶體 尺寸圖

X1E0003510017晶振使用注意事項
粘合劑清洗熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.EPSON晶振FA2016AN,X1E0003510017音叉晶體
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,石英晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因?yàn)闊o論何種貼片石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
耐焊性：
將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用石英貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.EPSON晶振FA2016AN,X1E0003510017音叉晶體
不建議從中間電位和/或極快速通電,否則會導致無源晶振無法產生振蕩和/或非正常工作.

編碼	LxWxH/尺寸	Model/型號	Frequency/頻率	CL Value/負載	Freq.tol./頻率 @+25°C	Oper. Temper. Range/工作溫度
X1E0003510001	2 x 1.6 x 0.5mm	FA2016AN	30.000000 MHz	8 pF	+/-30 ppm	-40 to +85 °C
X1E0003510002	2 x 1.6 x 0.5mm	FA2016AN	25.000000 MHz	8 pF	+/-30 ppm	-40 to +85 °C
X1E0003510006	2 x 1.6 x 0.5mm	FA2016AN	24.000000 MHz	12 pF	+/-20 ppm	-20 to +75 °C
X1E0003510014	2 x 1.6 x 0.5mm	FA2016AN	24.000000 MHz	8 pF	+/-10 ppm	-20 to +75 °C
X1E0003510015	2 x 1.6 x 0.5mm	FA2016AN	24.000000 MHz	10 pF	+/-10 ppm	-20 to +75 °C
X1E0003510016	2 x 1.6 x 0.5mm	FA2016AN	24.576000 MHz	10 pF	+/-10 ppm	-20 to +75 °C
X1E0003510017	2 x 1.6 x 0.5mm	FA2016AN	25.000000 MHz	8 pF	+/-30 ppm	-20 to +75 °C
X1E0003510018	2 x 1.6 x 0.5mm	FA2016AN	26.000000 MHz	10 pF	+/-10 ppm	-20 to +85 °C
X1E0003510019	2 x 1.6 x 0.5mm	FA2016AN	27.000000 MHz	10 pF	+/-30 ppm	-20 to +70 °C
X1E0003510020	2 x 1.6 x 0.5mm	FA2016AN	27.120000 MHz	8 pF	+/-15 ppm	-30 to +70 °C
X1E0003510021	2 x 1.6 x 0.5mm	FA2016AN	30.000000 MHz	10 pF	+/-30 ppm	-30 to +75 °C
X1E0003510022	2016貼片晶振	FA2016AN	32.000000 MHz	10 pF	+/-10 ppm	-40 to +85 °C
X1E0003510023	2 x 1.6 x 0.5mm	FA2016AN	37.400000 MHz	9 pF	+/-10 ppm	-30 to +85 °C
X1E0003510024	2 x 1.6 x 0.5mm	FA2016AN	38.400000 MHz	8 pF	+/-10 ppm	-20 to +75 °C
X1E0003510025	2 x 1.6 x 0.5mm	FA2016AN	40.000000 MHz	8 pF	+/-10 ppm	-20 to +75 °C
X1E0003510026	2 x 1.6 x 0.5mm	FA2016AN	48.000000 MHz	8 pF	+/-30 ppm	-30 to +85 °C
X1E0003510027	2 x 1.6 x 0.5mm	FA2016AN	48.000000 MHz	10 pF	+/-10 ppm	-20 to +75 °C
X1E0003510028	2 x 1.6 x 0.5mm	FA2016AN	50.000000 MHz	7 pF	+/-10 ppm	-20 to +75 °C
X1E0003510029	2 x 1.6 x 0.5mm	FA2016AN	52.000000 MHz	10 pF	+/-10 ppm	-20 to +75 °C
X1E0003510030	2 x 1.6 x 0.5mm	FA2016AN	54.000000 MHz	6 pF	+/-10 ppm	-20 to +75 °C
X1E0003510033	2 x 1.6 x 0.5mm	FA2016AN	38.400000 MHz	10 pF	+/-10 ppm	-20 to +70 °C
X1E0003510038	2 x 1.6 x 0.5mm	FA2016AN	27.120000 MHz	8 pF	+/-15 ppm	-20 to +85 °C
X1E0003510044	2 x 1.6 x 0.5mm	FA2016AN	49.152000 MHz	6 pF	+/-20 ppm	-20 to +70 °C
X1E0003510049	2 x 1.6 x 0.5mm	FA2016AN	26.000000 MHz	12 pF	+/-10 ppm	-40 to +85 °C
X1E0003510050	2 x 1.6 x 0.5mm	FA2016AN	32.000000 MHz	12 pF	+/-10 ppm	-40 to +85 °C
X1E0003510052	2 x 1.6 x 0.5mm	FA2016AN	38.400000 MHz	10 pF	+/-20 ppm	-20 to +95 °C
