PLETRONICS新型陶瓷封裝可配置振蕩器。PRONTO系列是功能豐富的設備，適用于廣泛的應用。

Pletronics Pronto晶體振蕩器是一個新的市場領導者。有多種封裝尺寸可供選擇，具有良好的抖動性能、緊密的穩定性和高頻范圍，是Pronto產品系列的一些優勢。

有幾種類型的石英晶體振蕩器設計方法既有優點也有缺點。具有基本振動模式的振蕩器適用于抖動敏感的設計，但由于晶體的厚度限制，更難達到更高的頻率。第三泛音模式振蕩器可以提供更好的頻率穩定性和高頻產品，但對于未開發的頻率具有較長的前置時間。鎖相環（PLL）技術更靈活，可獲得新的頻率并縮短交付周期。PLL抖動性能可能不能滿足嚴格的相位噪聲要求。

為了支持快節奏的電路板設計，Pletronics晶振廠家推出了PRONTO–可配置晶體振蕩器系列，它可以提供更高的頻率晶體振蕩器，具有相當?shù)亩秳?dòng)性能和減少的制造時間。
什么是可配置晶體振蕩器？

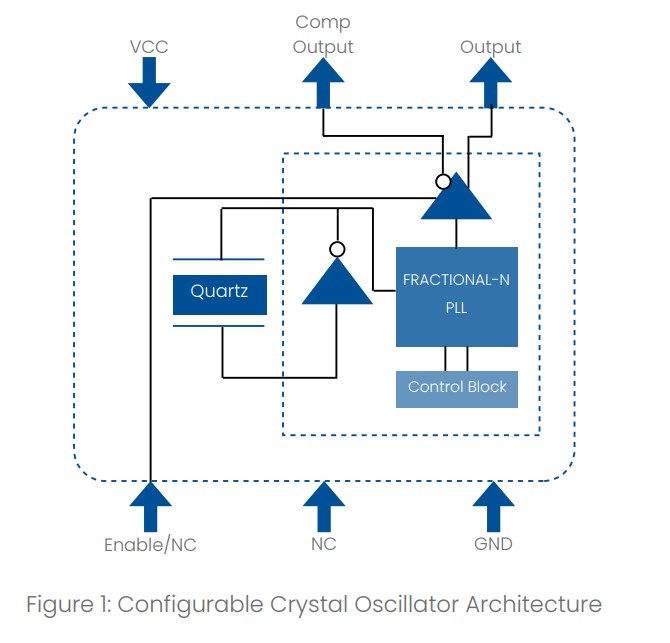

可配置Pronto晶體振蕩器基于最先進的PLL技術作為基本設計。Pronto產品可以提供廣泛的頻率范圍和良好的抖動性能，適合大多數定時要求嚴格的應用?？膳渲镁w振蕩器本身是一種多功能產品，可根據客戶的具體要求進行配置，然后在交付給客戶之前進行性能測試和驗證。與傳統晶體振蕩器相比
在制造過程中，Pronto特定的產品設計和產品配置能力有效地縮短了應用程序上市時間與使用固定頻率振蕩器相比。

PLETRONICS新型陶瓷封裝可配置振蕩器

可配置晶體振蕩器的主要優點如下

1，產品交付周期短（從傳統的12~16周到一周內）

可配置晶體振蕩器本質上是半成品。Pletronics直接從我們?cè)诿绹墓S為Pronto系列的生產和樣品數量提供快速周轉解決方案。然后在半成品上處理客戶規格，如輸出邏輯、頻率、穩定性、相位抖動，并在交付給客戶之前進行最終驗證和測試。產品開發周期大大縮短，現在客戶可以在一周內獲得特定的晶體振蕩器。憑借Pletronics卓越的客戶服務，我們可以在幾天內以可預見的運行速度向客戶交付特定的晶體振蕩器，這是對傳統晶體振蕩器產品交付周期的一次革命

2，靈活、穩健的頻率輸出

對于LVCMOS輸出，PRONTO的頻率范圍為1MHz至200MHz，對于差分（LVDS、LVPECL）輸出差分晶振，其頻率范圍為10MHz至1500MHz。越高頻率可以以不同的方式進一步提高整個系統的性能和成本，

由于來自系統芯片組的定時處理器的不確定能力，對系統的完全驗證的較高頻率時鐘參考總是優于較低頻率時鐘。

一個可配置的晶體振蕩器可以高達200Mhz的LVCMOS和1500MHz的LVPECL/LVDS。

PRONTO是具有更好控制和成本結構的基波和三次泛音型晶體振蕩器的更快轉彎替代品。

3，柔性電壓電源（范圍從1.8V到3.3V）

有時系統電源電壓相當復雜，不同代和不同功能的IC可能需要不同的電源電壓。它是在單個系統中具有多個電壓源是正常的。Pletronics可配置晶體振蕩器設計具有良好的電壓供應容限。對于LVCMOS類型有源晶振，電源軌可承受1.8V至3.3V的電壓，而對于差分類型，電源導軌可承受2.5V至3.3V的電壓，這與大多數系統電壓要求相匹配。這種靈活的電壓源設計有效地降低了系統電源設計和成本。

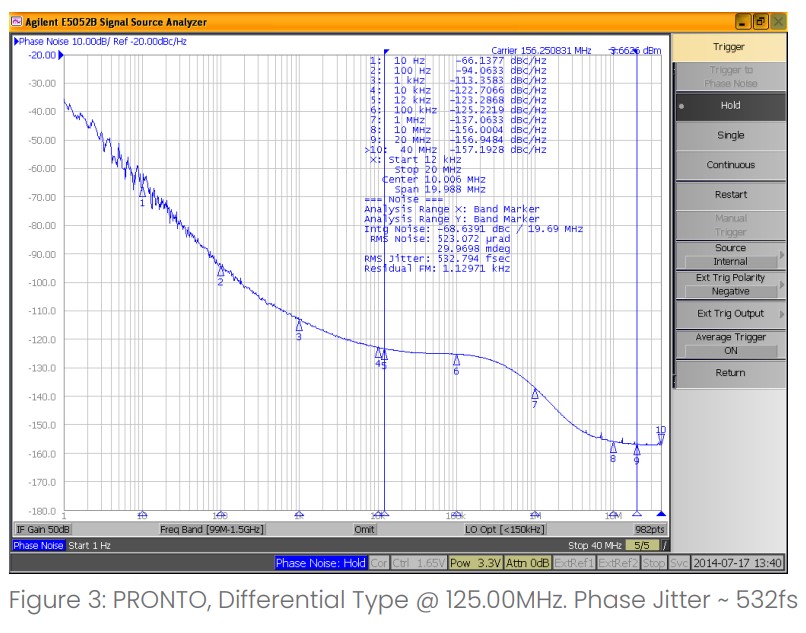

4，非常好的相位抖動（低至0.6ps（典型值））

Pletronics PRONTO產品利用了最新一代PLL技術，在相位噪聲性能方面有了顯著改進，尤其是在高頻應用中。這種性能對于大多數應用程序來說已經足夠了。

PLETRONICS新型陶瓷封裝可配置振蕩器
5，封裝的多樣性和與普通晶體振蕩器封裝的兼容性

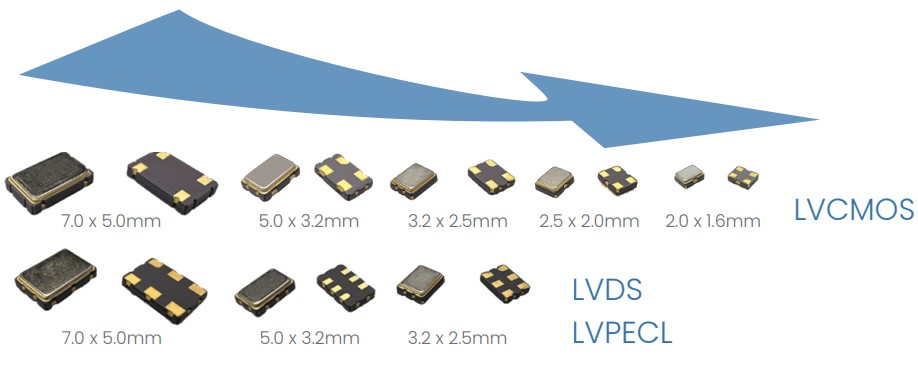

LVCMOS輸出有五種不同的封裝（2.0x1.6毫米、2.5x2.0毫米、3.2x2.5毫米、5.0x0.2毫米和7.0x5.0毫米）和三種不同的包裝用于差動輸出（3.2x2.5mm、5.0x3.2mm和7.0x5.0mm）貼片晶振。所有封裝均為引腳和焊盤圖案，與傳統水晶兼容振蕩器封裝。

6，緊密的頻率穩定性和寬的工作溫度范圍支持

PRONTO系列有3種頻率穩定性支持選項，分別為±20ppm、±25ppm和±50ppm。此外，操作溫度有3種選擇，石英晶振它們是標準的：-10?C至+70?C，商用的：-20?C到+70?C，以及擴展的-40?C和+85?C。這種組合可以優化成本與系統應用要求。

總結
Pletronics PRONTO是最先進的頻率控制產品。它成功地縮短了應用程序上市時間。此外，它具有靈活的頻率輸出、寬的電源電壓、緊湊的頻率穩定性、寬的工作溫度和非常好的相位抖動特性，成為大多數應用的理想選擇。

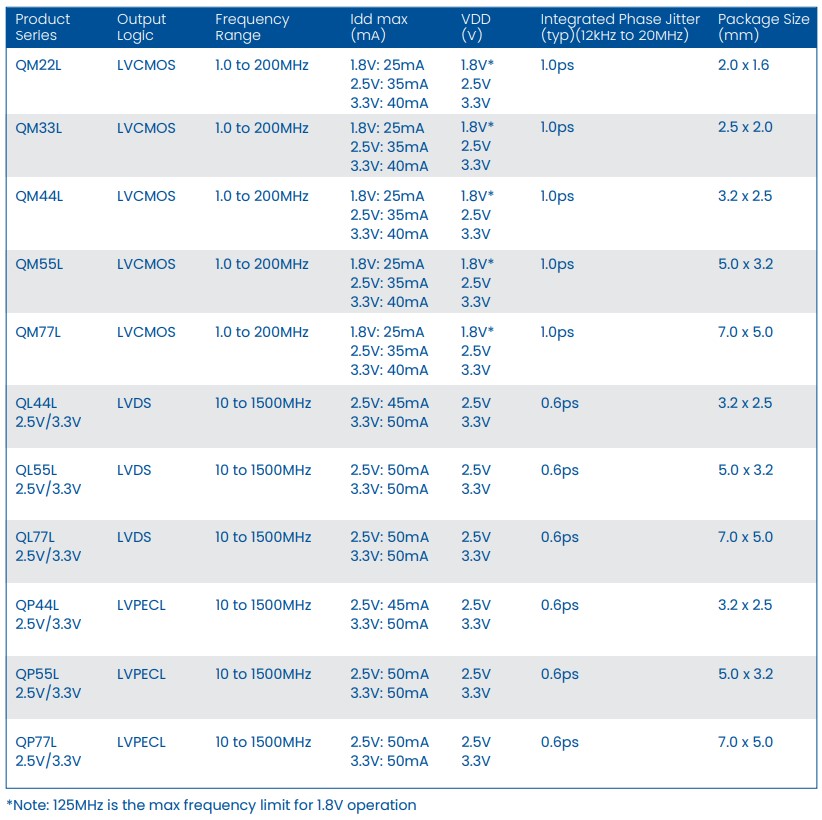

產品系列排列：
