新型元器件將繼續向微型化,片式化,高性能化,集成化,智能化,環保節能方向發展.我國電子元件的產量已占全球的近39%以上,產量居首位的產品有:電容器,電阻器,電聲器件,磁性材料,壓電石英晶體,微特電機,電子變壓器,印制電路板.針對石英晶振這塊,康華爾電子下面提供一些關于選擇低靈敏度晶振減少相位噪聲的技術支持.

石英晶體振蕩器在加速時頻率略有變化.晶振表現出加速度敏感性,如果設計者粗心,電路也會如此.通過使用"2g翻轉"測試,可以在穩定的烤箱振蕩器中觀察到這種靈敏度.當振蕩器顛倒時,作用在晶體上的力變化了2g(正一g到負一g).典型的SC切割的10MHz晶體將改變大約0.02Hz,這給出了大約0.01Hz/g的靈敏度.通常,較高頻率的晶體將具有較小的g靈敏度,但是從一種石英晶振到下一種晶體以及從一種晶體支架類型到下一種晶體支架類型,靈敏度會有很大的變化.改變關鍵部件上的應力甚至輕微的移動也會改變頻率,增加振蕩器的整體靈敏度.

對加速度的敏感性意味著在許多設備機架和儀器中發現的隨機和周期性機械振動會在高性能晶體振蕩器中引起顯著的相位噪聲.便攜式設備暴露在卡車,坦克,輪船,直升機,噴氣式飛機甚至背包中的巨大震動中.固定裝置可能在振動機械附近,或者只是被附近的冷卻風扇搖動.晶體支架,電路板和外殼可以表現出機械共振,這使得振蕩器在特定振動頻率下的靈敏度顯著提高,但是仔細設計和晶體安裝選擇可以將這些共振轉移到機械阻尼更有效的高頻.

加速度靈敏度是一個矢量量,可以用幅度和方向表示,也可以用三個正交矢量的總和表示,這三個正交矢量通常與振蕩器的邊對齊.感應相位噪聲可由以下等式計算:

L(f)=20log((加速度靈敏度×加速度×振蕩器頻率)/(2×振動頻率)),

其中加速度是正弦波振動的g級,或者是隨機振動的1赫茲帶寬中功率譜密度的兩倍的平方根.

對隨機振動進行計算.(它們可以通過輸入實際振動水平的一半來計算正弦波的振動.)第一部分計算給定固有頻率和阻尼因子的單自由度隔振系統的效果.第二幅圖顯示了安裝在減振系統上的具有特定加速度靈敏度的石英晶體振蕩器的相位噪聲.通過輸入非常高的固有共振頻率(1E6),可以從計算中移除隔振系統,從而在所示的頻率范圍內不會出現振動阻尼.振動曲線可以通過改變比例因子來輸入,或者從某個標稱點增加或者減少水平.可以改變頻率點或者添加額外的列.

值得注意的是,加速度靈敏度的矢量特性意味著振蕩器對一個特定方向的振動最敏感,并且存在靈敏度接近零的平面(與靈敏度矢量正交的任何方向).在關鍵系統中,當使用隔振器時,振蕩器可以定位成使得靈敏度向量指向最小振動的方向或最佳隔離的方向.已經努力通過將加速度計指向靈敏度向量的方向來補償晶體振蕩器,以產生施加到電調諧的校正電壓.這種方法的增強版本可以使用數字信號處理器(DSP)將相當線性的加速度計輸出轉換成校正振蕩器相位所需的相當非線性的輪廓,甚至可能補償機械諧振.另一種方案使用兩個晶體,匹配的加速度矢量指向相反的方向.作者提出了一種自舉方案,采用兩個加速度矢量指向相同方向但幅度不同的晶體.

減少振動誘發相位噪聲的最常見方法是選擇低靈敏度晶體,并用低固有頻率的隔振器隔離振蕩器.當尺寸至關重要時,振蕩器封裝中可能包含小型全向聚氨酯防震支架.當空間允許時,外部振動底座可以提供較低的固有頻率,同時利用整個振蕩器的重量以及安裝板和額外鎮流器的重量(如有必要).振動支座必須仔細選擇,因為許多材料表現出隨溫度的顯著剛度變化,大多數支座表現出與方向相關的隔離.設計者必須在隔離組件周圍留出足夠的空間,以防止與具有正常振動水平的其他物體碰撞.

石英晶體振蕩器振動靈敏度的降低目前正受到頻率控制行業許多人的關注,包括貼片晶振和振蕩器制造商.振蕩器已經達到了這樣的性能水平:一個人走過房間會降低近相噪聲,相對安靜的風扇會產生遠高于更好振蕩器的噪聲基底的邊帶.SC切割晶體并沒有產生人們所希望的性能改善,但是偶爾出現的單元表現出極好的性能,原因還不完全清楚,暗示解決方案就在眼前.

石英晶體振蕩器中的振動誘發相位噪聲

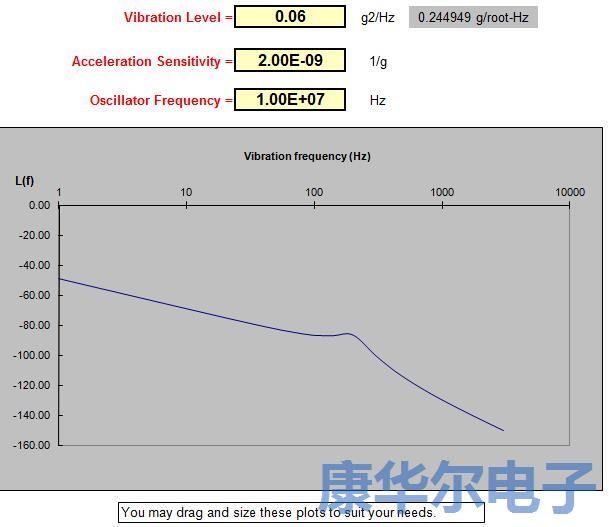

給定加速度靈敏度的單一值,將顯示振動對振蕩器相位噪聲的影響.這些曲線假設晶體和其他機械部件沒有顯著的共振,并且振動軸上的加速度靈敏度由感興趣頻率范圍內的單個值精確描述.真實世界的石英晶體振蕩器會表現出一些共振,加速度靈敏度將取決于方向.真實世界的振蕩器也會有靜態相位噪聲,該噪聲可能大于振動引起的噪聲.包括了模擬隔振系統效果的條款.隔離器的固有頻率和阻尼系數將取決于安裝中使用的設計和材料以及振蕩器,安裝板和其他質量.自然頻率和阻尼對溫度敏感,特別是在極端溫度下使用彈性體支座時.許多振動支座表現出與方向相關的剛度和阻尼.

隔振系統

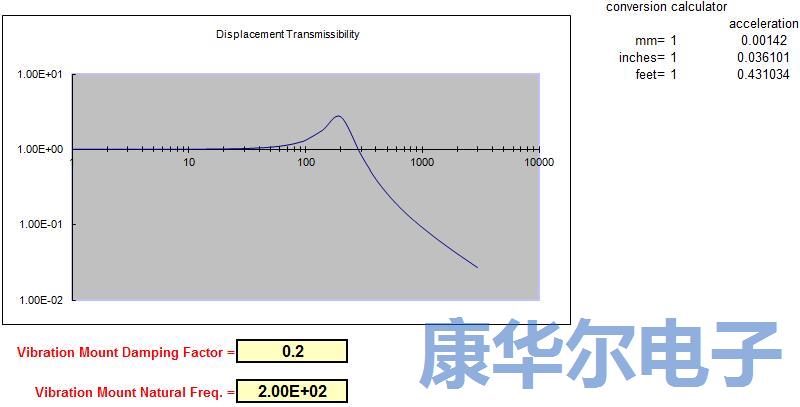

隔振系統將表現出固有頻率(共振)和阻尼因子.下面的位移傳遞率曲線圖顯示了通過沖擊安裝系統到達振蕩器的振動量.超過固有頻率的振動將被隔振系統衰減,相位噪聲將得到改善.要模擬沒有隔振的振蕩器,請輸入非常高的固有頻率(即1E6).

振動分布最初設定為整個頻率范圍內的恒定功率譜密度.振動分布單元可以被改變以在特定頻率下縮放標稱振動水平.

振動水平(g2/Hz)乘以該振動曲線,而不是g/root-Hz.
