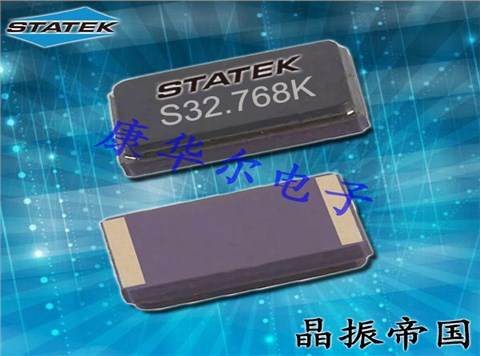

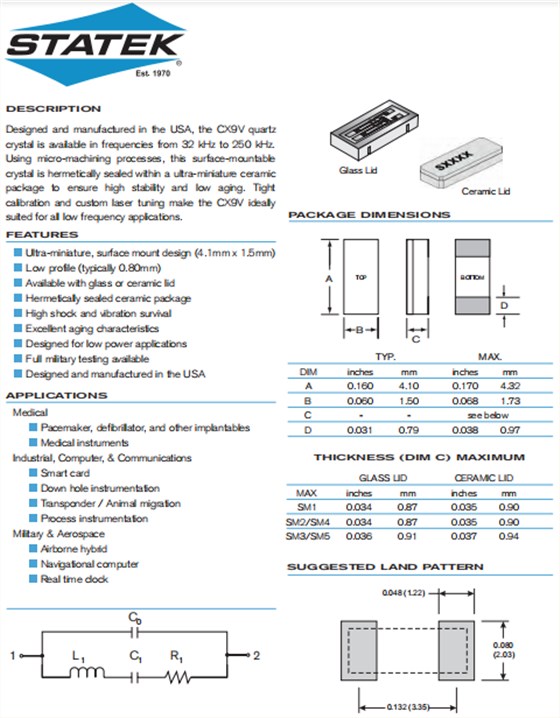

Statek晶振,進口貼片晶振,CX9VSM晶振.智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,低功耗晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

Statek擁有設計和分析各種操作模式中所有機械幾何形狀的石英貼片超薄型晶振的專門知識工程專家援助.在Statek,我們致力于您的項目的成功.我們高度知識淵博的研究和開發團隊已經準備好幫助您在設計和開發的各個方面,在物理,化學,機械和電子工程等各種技術學科方面的專業知識.

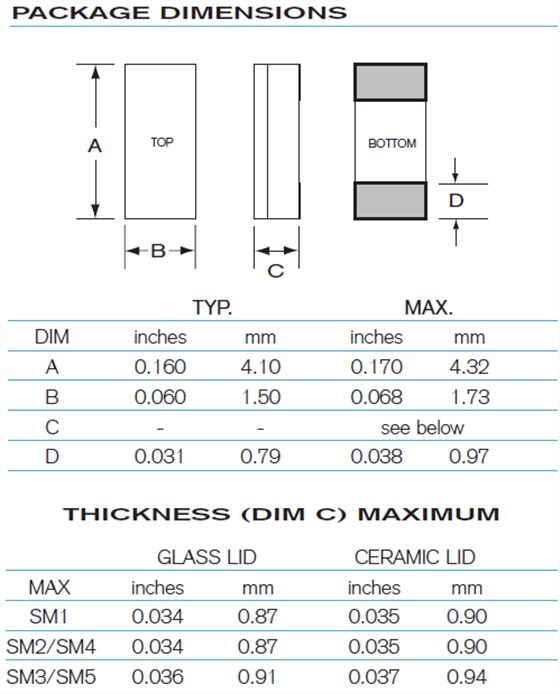

石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶體千赫茲晶振必須攻克的關鍵技術之一.石英4.1x1.5晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

光學產品

由于制造過程中進行了灰塵等異物管理,因此包裝開封以后,請?jiān)谶M(jìn)行清潔度管理的環境中使用.

引線類型產品

當引線彎折、成型以及貼裝到印制電路板時,請注意避免對基座玻璃部分施加壓力.否則有可能導致玻璃出現裂痕,從而引起性能劣化.

裝載

SMD產品

SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響.在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊.基于超聲波焊接的貼裝以及加工會使得貼片晶體產品(諧振器、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.

自動安裝時的沖擊

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.

晶體濾波器

注意電路板圖形的配置,避免輸入端子和輸出端子靠得太近.如果貼裝32.768K晶體濾光片的電路板的雜散電容較大,為了消除該雜散電容,有時需要配置調諧電路.如果過大的激勵電力對諧振器外加電壓,有可能導致特性老化或損壞,因此請?jiān)跒V波器的輸入電平在−10dBm以下的狀態下使用.
