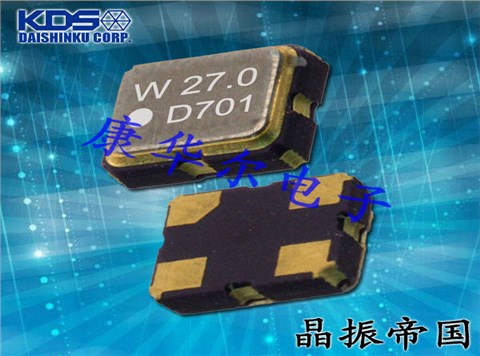

DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器

DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器

產品簡介

DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器，尺寸3.2x2.5mm，頻率24MHZ，日本KDS晶振，大真空水晶振動子，石英有源晶振，石英晶體振蕩器，3225mm有源晶振，有源貼片晶振，24MHZ有源晶振，無鉛有源晶振，四腳有源振蕩器，影像設備有源晶振，智能電網專用有源晶振，多媒體裝置有源晶振，PLC有源晶振，車載音響有源晶振，交換機有源晶振，室外基站有源晶振，低損耗有源晶振，低功耗有源晶振，低電壓有源晶振，低相位有源晶振，低抖動有源晶振，具有良好的可靠性能。SPXO晶振產品特別適合用于WiLAN, WiMAX，智能電網，PLC、影像相關、車載多媒體裝置，室外基站，交換機，醫療設備，網絡設備等應用。DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器.


產品詳情

1

DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器，尺寸3.2x2.5mm，頻率24MHZ，日本KDS晶振，大真空水晶振動子，石英有源晶振，石英晶體振蕩器，3225mm有源晶振，有源貼片晶振，24MHZ有源晶振，無鉛有源晶振，四腳有源振蕩器，影像設備有源晶振，智能電網專用有源晶振，多媒體裝置有源晶振，PLC有源晶振，車載音響有源晶振，交換機有源晶振，室外基站有源晶振，低損耗有源晶振，低功耗有源晶振，低電壓有源晶振，低相位有源晶振，低抖動有源晶振，具有良好的可靠性能。SPXO晶振產品特別適合用于WiLAN, WiMAX，智能電網，PLC、影像相關、車載多媒體裝置，室外基站，交換機，醫療設備，網絡設備等應用。DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器.

2

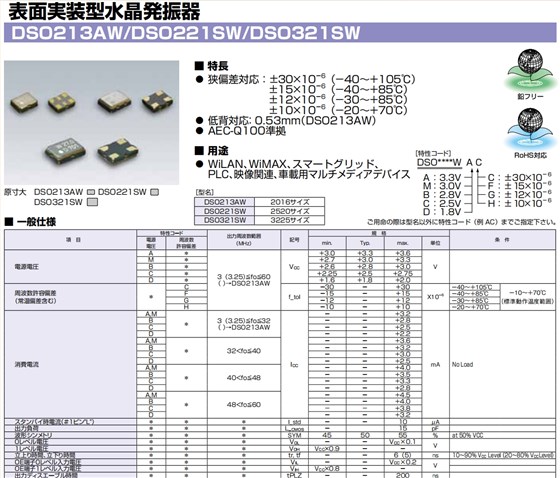

DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器 參數表

項目 特性コード 出力周波數範囲
（MHz） 		記號 規格 條件
電源
電圧 		周波數
許容偏差 		min. Typ. max. 単位
電源電圧 A * 3（3.25）≦fo≦60
() →DSO213AW 		VCC +3.0 +3.3 +3.6 V
M * +2.7 +3.0 +3.3
B * +2.6 +2.8 +3.0
C * +2.25 +2.5 +2.75
D * +1.6 +1.8 +2.0
周波數許容偏差
（常溫偏差含む) 		* C f_tol −30 − +30 X10−6 −40~＋105℃ −10~＋70℃
（標準動作溫度範囲）
F −15 − +15 −40~＋85℃
G −12 − +12 −30~＋85℃
H −10 − +10 −20~＋70℃
消費電流 A,M * 3（3.25）≦fo≦32
() →DSO213AW 		ICC − − +3.2 mA No Load
B − − +2.8
C − − +2.5
D − − +2.2
A,M * 32＜fo≦40 − − +3.6
B − − +3.2
C − − +3.0
D − − +2.5
A,M * 40＜fo≦48 − − +4.0
B − − +3.5
C − − +3.3
D − − +2.8
A,M * 48＜fo≦60 − − +4.5
B − − +4.0
C − − +3.8
D − − +3.2
スタンバイ時電流（＃1ピン"L"） * * * I_std − − 10 μA
出力負荷 * * * L_CMOS − 15 pF
波形シンメトリ * * * SYM 45 50 55 % at 50% VCC
0レベル電圧 * * * VOL − − VCC×0.1 V
1レベル電圧 * * * VOH VCC×0.9 − −
立上り時間、立下り時間 * * * tr,tf − − 6（5） ns 10?90% VCCLevel（20~80％ VCCLevel）
OE端子0レベル入力電圧 * * * VIL − − VCC×0.2 V
OE端子1レベル入力電圧 * * * VIH VCC×0.8 − −
出力ディスエーブル時間 * * * tPLZ − − 200 ns
出力イネーブル時間 * * 3（3.25）≦fo≦40
() →DSO213AW 		tPZL − − 2 ms
40＜fo≦60 − − 3
位相ノイズ * * 3（3.25）≦fo≦15
() →DSO213AW 		PHN − −140 − dBc/Hz Offset 1kHz
15＜fo≦26 − −134 −
26＜fo≦40 − −130 −
40＜fo≦60 − −125 −
* * 3（3.25）≦fo≦60
() →DSO213AW 		− −153 − Offset 100kHz
ピリオド ジッタ（1） * * * tRMS − 2.4 − ps σ
* * * tp-p − 23 − Peak to peak
トータル ジッタ（1） * * * tTL − 34 − ps tDJ+n＊tRJ n=14.1(BER=1＊10−12) (2)
位相ジッタ * * 40≦fo≦60 tpj − − 1 ps fo offset :12kHz ~ 20MHz
10≦fo＜40 fo offset :12kHz ~ 5MHz
3

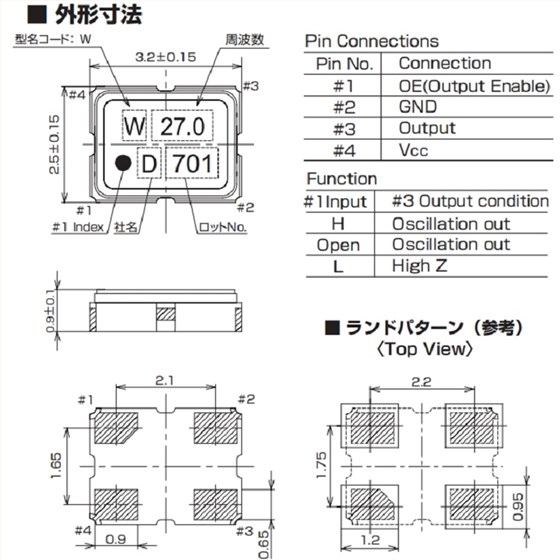

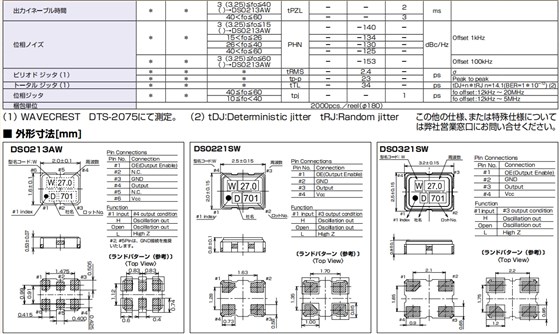

DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器 尺寸圖

DSO321SW

DSO321SW影像設備晶振,1XSE024000AW1,KDS低相位振蕩器

OSC晶振產品特點：

對應窄偏差:±30×10(- 40 ~ + 105℃)

±15×10 - 6(- 40 ~ + 85℃)

±12×10 - 6(- 30 ~ + 85℃)

±10× 6(- 20 ~ + 70℃)

支持低背:0.53mm (DSO213AW)

AEC-Q100兼容

DSO321SW 1

DSO321SW 2

日產晶振品牌 原廠代碼 型號 尺寸 頻率 負載/電壓 精度
KDS晶振 1TJH125DR1A0004 DST1610A 1610 32.768K 12.5PF 20ppm
KDS晶振 7BG03276A25 DST1610A 1610 32.768K 12.5PF 20ppm
KDS晶振 7BG03276A3C DST1610A 1610 32.768K 12.5PF 20ppm
KDS晶振 7BG03276A1X DST1610A 1610 32.768K 7PF 20ppm
KDS晶振 1TJH090DP1A0006 DST1610A 1610 32.768K 9PF 20ppm
KDS晶振 1TJF080DP1AA003 DST310S 3215 32.768k 8PF 20ppm
KDS晶振 1TJF080DP1AI00P DST310S 3215 32.768k 8PF 20ppm
KDS晶振 1TJF125DP1AI009 DST310S 3215 32.768k 12.5PF 20ppm
KDS晶振 1TJF090DP1AA00L DST310S 3215 32.768k 9PF 20ppm
KDS晶振 1TJF0SPDP1AA00G DST310S 3215 32.768k 8PF 20ppm
KDS晶振 1TC125DFNS030 DT-38 308 32.768k 12.5PF 20PPM
KDS晶振 1TC125DFNS004 DT-38 308 32.768k 12.5PF 20PPM
KDS晶振 1TC125NFNS002 DT-38 308 32.768k 12.5PF 1000PPM
KDS晶振 1TC125AFSS003 DT-38 308 32.768k 12.5PF 5PPM
KDS晶振 1TC250E65 DT-38 308 32.768k 12.5PF +12/+28PPM
KDS晶振 1TC125JHNS001 DT-38 308 32.768KHZ 12.5PF 50PPM
KDS晶振 1TC125AFWS027 DT-38 308 32.768KHZ 12.5PF 5PPM
KDS晶振 1TC070DFNS012 DT-38 308 32.768KHZ 7PF 20PPM
KDS晶振 DT-38 308 32.768KHZ 12.5PF 200P
KDS晶振 1ZZNAE48000ZZ0R DSX211SH 2016 48.000M 7PF 20PPM
KDS晶振 1ZZNAE26000AB0J DSX211SH 2016 26.000M 7PF 10PPM
KDS晶振 1ZZNAE38400AB0A DSX211SH 2016 38.400M 10PF 10PPM
KDS晶振 1ZZNAE38400AA0C DSX211SH 2016 38.400M
KDS晶振 1ZCT24000BD0A DSX320GE 3225 24.000M
KDS晶振 ZC13727 DSX221SH 2520 24.000M 10PF 30ppm
KDS晶振 1ZN326000AB0A DSX221SH 2520 26.000M 7PF 10PPM
KDS晶振 1ZCM080000EE0A汽車 DSX320G 3225 8.000M 8PF 20PPM
KDS晶振 1ZCM12000BC0A DSX320G 3225 12.000M 8PF
KDS晶振 1CW04000KK3C DSX151GAL 11.8*5.5 4.000M
KDS晶振 1CW08192EK3A DSX151GAL 11.8*5.5 8.192M 15PF 20ppm
KDS晶振 CW08000EK3B DSX151GAL 11.8*5.5 8.000M
KDS晶振 1XSE012000AR58 DSO321SR 3225 12.000M 3.3V 50ppm
KDS晶振 1XSE024000AW1 DSO321SW 3225 24.000M
KDS晶振 1XSE025000AR5 DSO321SR 3225 25.000M
KDS晶振 1XSE033333ARD DSO321SR 3225 33.3333M
KDS晶振 1XSE038702AR DSO321SRAB 3225 38.7024M
KDS晶振 1XSE050000ART DSO321SR 3225 50.000M 100ppm
KDS晶振 1XSE022579ARC DSO321SR 3225 22.5792M 50PPM
KDS晶振 1XSE009600AV DSO321SV 3225 9.6M 3.3V 100ppm
KDS晶振 1XSE098304AR2 DSO321SR 3225 98.304M 3.3V 50ppm
KDS晶振 1XVD008192VB DSV321SV 3225 8.192M 3.3V 40ppm
KDS晶振 1XVD024000VA DSV321SV 3225 24.000M 3.3V 40ppm
KDS晶振 1XVD030240VA DSV321SV 3225 30.240M 3.3V 50ppm
KDS晶振 1XVD051993VB DSV321SV 3225 51.993652M 3.3V 50ppm
KDS晶振 1XVD059928VA DSV321SV 3225 59.9285M 3.3V 50ppm
