X1G005591031100日本EPSON愛普生石英晶體振蕩器的結構變化

2022-08-31 18:08:53 康華爾電子

X1G005591031100日本EPSON愛普生石英晶體振蕩器的結構變化
金屬殼封裝等效電路與金屬板之間的靜電電容；L、C為壓電諧振的等效參量；R為振動磨擦損耗的等效電阻.石英晶體諧振器存在一個串聯諧振頻率fos（1/2π）,愛普生晶振同時也存在一個并聯諧振頻率fop（1/2π).由于CoC,fop與fos之間之差值很小,并且RωOL,R1/ωOC,所以諧振電路的品質因數Q非常高（可達數百萬）.

X1G005591031100日本EPSON晶振,愛普生石英晶體振蕩器

愛普生有源晶振編碼 型號 頻率 長X寬X高 輸出波 電源電壓 工作溫度 頻差 最大值
X1G005591006000 SG-8018CE 23.040000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤4.4mA
X1G005591006100 SG-8018CE 28.636360MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤4.4mA
X1G005591006200 SG-8018CE 14.430000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤3.5mA
X1G005591006300 SG-8018CE 8.439025MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤3.5mA
X1G005591006400 SG-8018CE 29.491200MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤4.4mA
X1G005591006500 SG-8018CE 22.222200MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤4.4mA
X1G005591031100 SG-8018CE 30.000000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤4.4mA
X1G005591006600 SG-8018CE 19.660800MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤3.5mA
X1G005591006700 SG-8018CE 6.000000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤3.5mA
X1G005591006800 SG-8018CE 7.680000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤3.5mA
X1G005591006900 SG-8018CE 74.250000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤5.2mA
X1G005591007000 SG-8018CE 88.888000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤5.9mA
X1G005591007100 SG-8018CE 88.888000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤5.9mA
X1G005591007200 SG-8018CE 12.500000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤3.5mA
X1G005591007300 SG-8018CE 148.500000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤8.1mA
X1G005591007400 SG-8018CE 74.250000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤5.2mA
X1G005591007500 SG-8018CE 57.272720MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤5.2mA
X1G005591007600 SG-8018CE 37.125000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤4.4mA
X1G005591007700 SG-8018CE 19.200000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤3.5mA
X1G005591007800 SG-8018CE 6.005284MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤3.5mA
X1G005591007900 SG-8018CE 57.209760MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤5.2mA
X1G005591008000 SG-8018CE 10.000000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤3.5mA
X1G005591008100 SG-8018CE 133.000000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤8.1mA
X1G005591008200 SG-8018CE 32.400000MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤4.4mA
X1G005591008300 SG-8018CE 22.579200MHz 3.20x2.50x1.20mm CMOS 1.620to3.630V -40to105°C +/-50ppm ≤4.4mA
石英晶振振蕩器SPXO的總精度（包括起始精度和隨溫度、電壓及負載產生的變化）可以達到±25ppm.SPXO既無溫度補償也無溫度控制措施,其頻率溫度特性幾乎完全由石英晶體振子的頻率溫度特性所決定.在0～70℃范圍內,日產晶振SPXO的頻率穩定度通常為20～1000ppm,SPXO可以用作鐘頻振蕩器.溫度補償晶體振蕩器TCXO是通過附加的溫度補償電路使由周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器.X1G005591031100日本EPSON晶振,愛普生石英晶體振蕩器

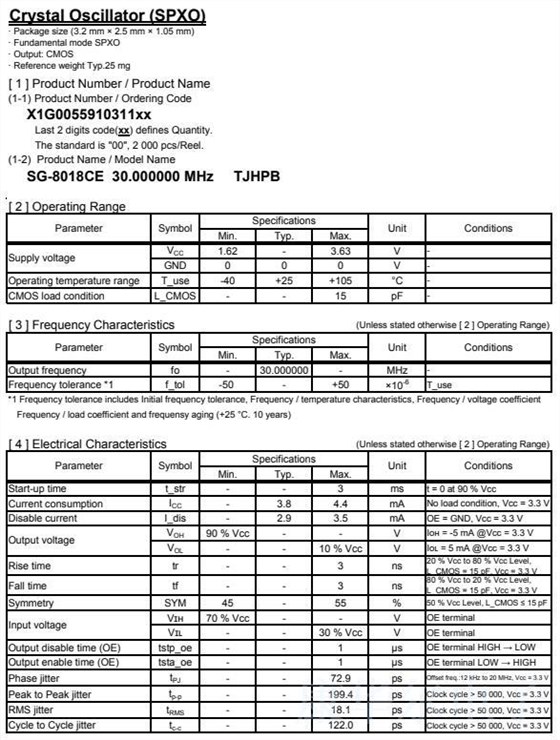

QQ截圖20220831172044

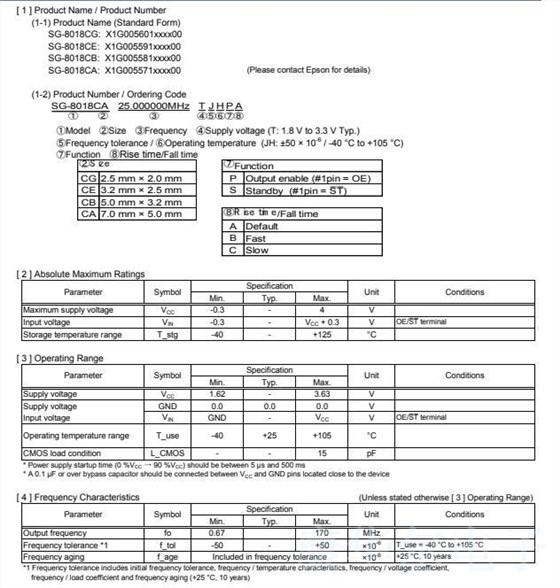

QQ截圖20220831172057

從而使石英晶體諧振器組成的振蕩器頻率穩定度十分高,可達10－12/日.石英晶體振蕩器的振蕩頻率既可近似工作于fos處,有源晶體振蕩器也可工作在fop附近,因此石英晶體振蕩器可分串聯型和并聯型兩種.用石英晶體諧振器及其等效電路,取代LC振蕩器中構成諧振回路的電感（L）和電容（C）元件,則很容易理解晶體振蕩器的工作原理.X1G005591031100日本EPSON晶振,愛普生石英晶體振蕩器

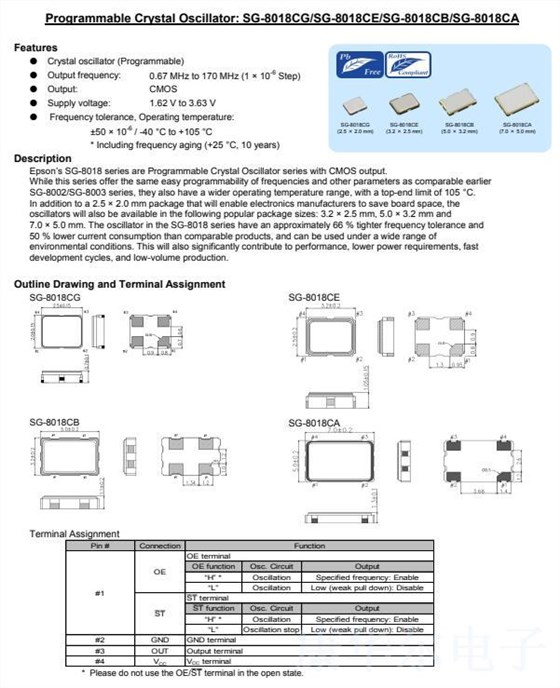

QQ截圖20220831172020
