美國福克斯邀您了解泛音與基音常識,6G常用晶振FOXSDLF/128-20，美國FOX?？怂故且患覔碛蟹浅Ｈ婊木д衿放乒?，致力于向廣泛應用市場提供具有成本效益,高質量的晶振產品，并以此贏得廣大用戶的一致好評，隨著不斷積累，對于行業的深入了解，有了更多的見解，針對行業開發不同的產品線，所精心制作編碼FOXSDLF/128-20，型號HC49SDLF，尺寸為11.70mmx5.00mm，頻率為12.288MHz，頻率公差±30ppm,SMD晶體,石英貼片晶振，負載電容20pF，HC-49/US，產品特性：公差低至10ppm，穩定性低至5ppm，工作溫度范圍為-55°C至+125°C，產品具備低損耗高質量的特點，適合用于6G應用產品，儀器儀表，平板電腦，智能手機，物聯網，測量測試，汽車電子，智能音響等領域。

在當今世界，快速流暢的數據傳輸至關重要。網絡和服務器系統被設計成以閃電般的速度處理和轉發信息。為了實現這一點，許多應用依賴于三位數兆赫茲(MHz)范圍內的頻率。美國?？怂寡私夥阂襞c基音常識,6G常用晶振FOXSDLF/128-20.

這樣高的頻率是不能用AT晶體的基音產生的。盡管石英盤具有40到50兆赫基頻是可行的它們的生產涉及相當大的努力和相應的成本。因此，“泛音晶體”通常用于20兆赫以上的頻率。

泛音與基音

每個石英坯都有其基本頻率。除了這個“基音”，每個石英盤還有幾個泛音。當電壓施加在石英上時，石英以其基本音調振蕩。它的泛音也在這個過程中被觸發，但它們的信號明顯弱于基音。事實上，在大多數情況下，泛音信號只會產生正常的相位噪聲。

這項技術允許工程師從石英晶體中“擠出”遠高于其基頻的頻率。例如，如果石英晶振以20MHz的基音振蕩，第三泛音以60MHz振蕩，第五泛音以100MHz振蕩。由于振蕩器電路的電子特性，泛音只能在奇數整數范圍內被激發。

泛音石英如何振蕩？

剩下的問題是關于泛音石英振蕩的形狀。你可以把泛音振蕩想象成晶體基波振蕩的倍數。

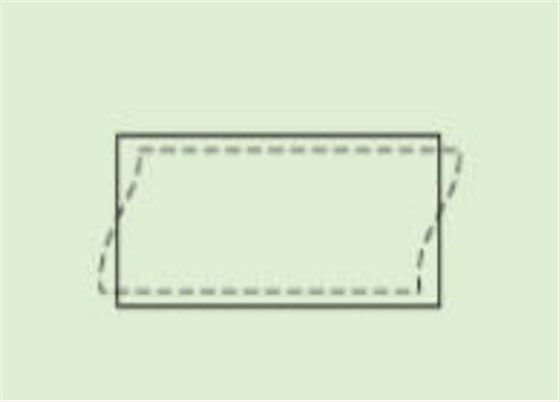

厚度剪切振子在其基音中的振蕩

讓我們拿著厚度剪切振蕩器舉個例子:在電壓下，石英的頂部和底部在基音中向相反的方向移動。但是在泛音中，不僅是石英的上下兩面在振蕩，它內部的分子層也在振蕩。這些層也向相反的方向移動，就像水晶在基礎音調中的頂部和底部一樣。石英不僅在它的外部振動，也可以說“在它自身”振動。

形象地說，人們可以把泛音石英想象成一個連接在長鏈上的鐘擺。在基音中，只有鐘擺會擺動，但在泛音中，每個鏈節也會擺動。

高達250兆赫的頻率

受泛音驅動的石英可以產生頻率高達250MHz，從而為通信技術中的快速數據傳輸創造了完美的基礎。
