頻率：20MHz
尺寸：7.0x5.0mm
20MHz,KV7050B20.0000C3GD00,KV7050B-C3,京瓷7050mm石英晶振，日本進口晶振，Kyocera晶振，京瓷晶振，型號：KV7050B，編碼為：KV7050B20.0000C3GD00，電壓：3.3V，CMOS輸出石英晶振，頻率為：20MHz，工作溫度范圍：-40℃至+85℃，小體積晶振尺寸：7.0x5.0mm表面貼裝，六腳貼片晶振，有源晶振，受電壓控制的石英晶體振蕩器，VCXO壓控晶振，壓控晶體振蕩器。7050晶振，具有超小型晶振，輕薄型晶振，低抖動晶振，低功耗晶振，低相位噪聲晶振，低電源電壓，低損耗等特點。應用于：通訊設備晶振，無線藍牙晶振，汽車電子晶振，安防設備晶振，導航儀晶振，物聯網等應用。

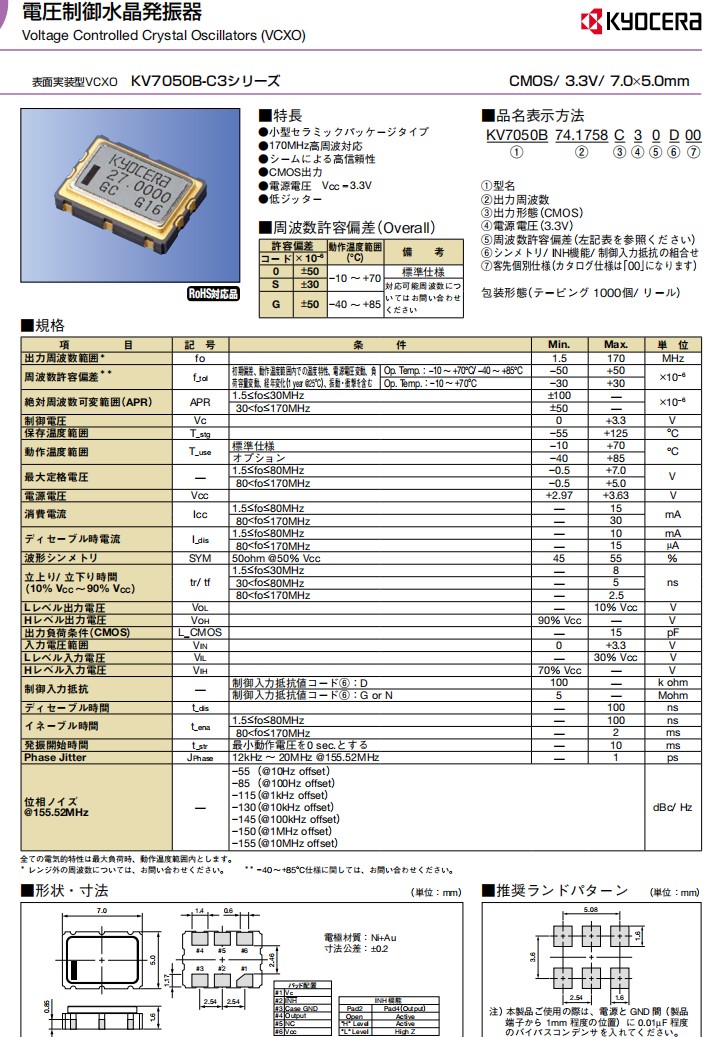

20MHz,KV7050B20.0000C3GD00,KV7050B-C3,京瓷7050mm石英晶振,參數表
| 項 目 | 記 號 | 條 件 | Min. | Max. | 単 位 | ||||||||||||||||||||||
| 出力周波數範囲* | fo | 20 |
|
MHz | |||||||||||||||||||||||
| 周波數許容偏差** | f_tol | 初期偏差、動作溫度範囲內での溫度特性、電源電圧変動、負荷容量変動、経年変化（1 year @25℃）、振動.衝撃を含む |
Op. Temp. ： −10℃+70℃ −40℃+85℃ |
−50 | +50 | ×10−6 | |||||||||||||||||||||
|
Op. Temp. ： −10℃+70℃ |
−30 | +30 | |||||||||||||||||||||||||
| 絶対周波數可変範囲（APR） | APR | 1.5≤fo≤30MHz | ±100 | ×10−6 | |||||||||||||||||||||||
|
30 |
±50 | — | |||||||||||||||||||||||||
| 制御電圧 | VC | 0 | +3.3 | V | |||||||||||||||||||||||
| 保存溫度範囲 | T_stg | −55 | +125 | °C | |||||||||||||||||||||||
| 動作溫度範囲 | T_use | 標準仕様 | −10 | +70 | °C | ||||||||||||||||||||||
| オプション | −40 | +85 | |||||||||||||||||||||||||
| 最大定格電圧 | 1.5≤fo≤80MHz | −0.5 | +7.0 | V | |||||||||||||||||||||||
|
80 |
−0.5 | +5.0 | |||||||||||||||||||||||||
| 電源電圧 | VCC | +2.97 | +3.63 | V | |||||||||||||||||||||||
| 消費電流 | ICC | 1.5≤fo≤80MHz | — | 15 | mA | ||||||||||||||||||||||
|
80 |
30 | ||||||||||||||||||||||||||
| ディセーブル時電流 | I_dis | 1.5≤fo≤80MHz | 10 | mA | |||||||||||||||||||||||
|
80 |
— | 15 | μA | ||||||||||||||||||||||||
| 波形シンメトリ | SYM | 50ohm @50% VCC | 45 | 55 | % | ||||||||||||||||||||||
|
立上り/ 立下り時間 （10% VCC ~90% VCC） |
tr/ tf | 1.5≤fo≤30MHz | 8 | ns | |||||||||||||||||||||||
|
30 |
— | 5 | |||||||||||||||||||||||||
|
80 |
2.5 | ||||||||||||||||||||||||||
| Lレベル出力電圧 | VOL | 10% VCC | V | ||||||||||||||||||||||||
| Hレベル出力電圧 | VOH | 90% VCC | — | V | |||||||||||||||||||||||
| 出力負荷條件（CMOS） | L_CMOS | 15 | pF | ||||||||||||||||||||||||
| 入力電圧範囲 | VIN | 0 | +3.3 | V | |||||||||||||||||||||||
| Lレベル入力電圧 | VIL | — | 30% VCC | V | |||||||||||||||||||||||
| Hレベル入力電圧 | VIH | 70% VCC | V | ||||||||||||||||||||||||
| 制御入力抵抗 | 制御入力抵抗値コード⑥：D | 100 | — | k ohm | |||||||||||||||||||||||
| 制御入力抵抗値コード⑥：G or N | 5 | — | Mohm | ||||||||||||||||||||||||
| ディセーブル時間 | t_dis | 100 | ns | ||||||||||||||||||||||||
| イネーブル時間 | t_ena | 1.5≤fo≤80MHz | — | 100 | ns | ||||||||||||||||||||||
|
80 |
2 | ms | |||||||||||||||||||||||||
| 発振開始時間 | t_str | 最小動作電圧を0 sec.とする | 10 | ms | |||||||||||||||||||||||
| Phase Jitter | JPhase | 12kHz~20MHz @155.52MHz | — | 1 | ps | ||||||||||||||||||||||
|
位相ノイズ @155.52MHz |
— |
−55 （@10Hz offset） −85 （@100Hz offset） −115（@1kHz offset） −130（@10kHz offset） −145（@100kHz offset） −150（@1MHz offset） −155（@10MHz offset） |
dBc/ Hz | ||||||||||||||||||||||||

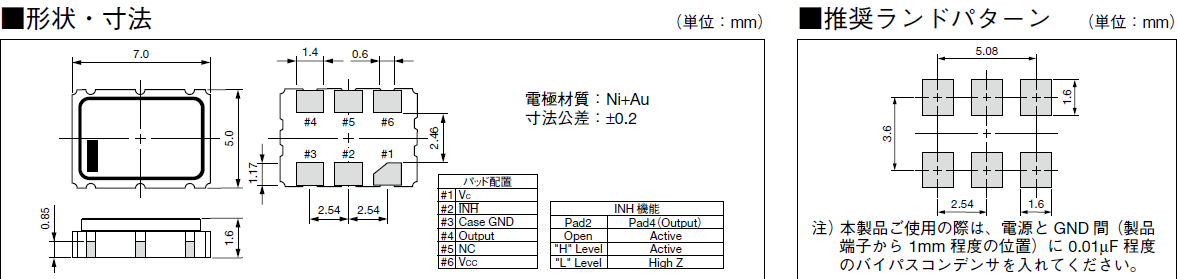

20MHz,KV7050B20.0000C3GD00,KV7050B-C3,京瓷7050mm石英晶振,尺寸圖
| 小體積貼片晶振 | 品牌 | 系列 | 頻率 | 電壓 | 工作溫度 |
| KC7050A48.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 48MHz | 3.3V | -40°C ~ 85°C |
| KC7050A100.000C30E00 | Kyocera京瓷 | KC7050A-C3 | 100MHz | 3.3V | -10°C ~ 70°C |
| KC7050A20.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 20MHz | 3.3V | -40°C ~ 85°C |
| KC7050A24.5760C3GE00 | Kyocera京瓷 | KC7050A-C3 | 24.576MHz | 3.3V | -40°C ~ 85°C |
| KC7050A49.1520C3GE00 | Kyocera京瓷 | KC7050A-C3 | 49.152MHz | 3.3V | -40°C ~ 85°C |
| KC7050A18.4320C3GE00 | Kyocera京瓷 | KC7050A-C3 | 18.432MHz | 3.3V | -40°C ~ 85°C |
| KC7050A25.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 25MHz | 3.3V | -40°C ~ 85°C |
| KC7050A7.37280C3GE00 | Kyocera京瓷 | KC7050A-C3 | 7.3728MHz | 3.3V | -40°C ~ 85°C |
| KC7050A30.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 30MHz | 3.3V | -40°C ~ 85°C |
| KC7050A64.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 64MHz | 3.3V | -40°C ~ 85°C |
| KC7050A125.000C30E00 | Kyocera京瓷 | KC7050A-C3 | 125MHz | 3.3V | -10°C ~ 70°C |
| KC7050A125.000C20E00 | Kyocera京瓷 | KC7050A-C2 | 125MHz | 2.5V | -10°C ~ 70°C |
| KC7050A100.000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 100MHz | 3.3V | -40°C ~ 85°C |
| KC7050A100.000C20E00 | Kyocera京瓷 | KC7050A-C2 | 100MHz | 2.5V | -10°C ~ 70°C |
| KV7050B27.0000C3GD00 | Kyocera京瓷 | KV7050B-C3 | 27MHz | 3.3V | -40°C ~ 85°C |
| KC7050C48.0000C50D00 | Kyocera京瓷 | KC7050C-C5 | 48MHz | 5V | -10°C ~ 70°C |
| KV7050B40.0000C3GD00 | Kyocera京瓷 | KV7050B-C3 | 40MHz | 3.3V | -40°C ~ 85°C |
| KV7050B54.0000C3GD00 | Kyocera京瓷 | KV7050B-C3 | 54MHz | 3.3V | -40°C ~ 85°C |
| KC7050A40.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 40MHz | 3.3V | -40°C ~ 85°C |
| KC7050A10.0000C3GE00 | 有源晶振 | KC7050A-C3 | 10MHz | 3.3V | -40°C ~ 85°C |
| KC7050A32.7680C3GE00 | Kyocera京瓷 | KC7050A-C3 | 32.768MHz | 3.3V | -40°C ~ 85°C |
| KC7050A8.00000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 8MHz | 3.3V | -40°C ~ 85°C |
| KC7050A16.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 16MHz | 3.3V | -40°C ~ 85°C |
| KC7050A3.68640C3GE00 | Kyocera京瓷 | KC7050A-C3 | 3.6864MHz | 3.3V | -40°C ~ 85°C |
| KC7050A1.84320C3GE00 | Kyocera京瓷 | KC7050A-C3 | 1.8432MHz | 3.3V | -40°C ~ 85°C |
| KC7050A80.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 80MHz | 3.3V | -40°C ~ 85°C |
| KC7050A12.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 12MHz | 3.3V | -40°C ~ 85°C |
| KC7050A50.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 50MHz | 3.3V | -40°C ~ 85°C |
| KC7050A16.3840C3GE00 | Kyocera京瓷 | KC7050A-C3 | 16.384MHz | 3.3V | -40°C ~ 85°C |
| KC7050A32.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 32MHz | 3.3V | -40°C ~ 85°C |
| KC7050A106.250C3GE00 | Kyocera京瓷 | KC7050A-C3 | 106.25MHz | 3.3V | -40°C ~ 85°C |
| KC7050A125.000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 125MHz | 3.3V | -40°C ~ 85°C |
| KV7050B20.0000C3GD00 | Kyocera京瓷 | KV7050B-C3 | 20MHz | 3.3V | -40°C ~ 85°C |
| KC7050A27.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 27MHz | 3.3V | -40°C ~ 85°C |
| KC7050A75.0000C30E00 | Kyocera京瓷 | KC7050A-C3 | 75MHz | 3.3V | -10°C ~ 70°C |
| KC7050A33.3333C3GE00 | Kyocera京瓷 | KC7050A-C3 | 33.3333MHz | 3.3V | -40°C ~ 85°C |
| KC7050A60.0000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 60MHz | 3.3V | -40°C ~ 85°C |
| KV7050B25.0000C3GD00 | Kyocera京瓷 | KV7050B-C3 | 25MHz | 3.3V | -40°C ~ 85°C |
| KC7050A14.3182C3GE00 | Kyocera京瓷 | KC7050A-C3 | 14.3182MHz | 3.3V | -40°C ~ 85°C |
| KC7050A4.00000C3GE00 | Kyocera京瓷 | KC7050A-C3 | 4MHz | 3.3V | -40°C ~ 85°C |
| KC7050A106.250C30E00 | Kyocera京瓷 | KC7050A-C3 | 106.25MHz | 3.3V | -10°C ~ 70°C |
| KV7050B8.00000C3GD00 | Kyocera京瓷 | KV7050B-C3 | 8MHz | 3.3V | -40°C ~ 85°C |
| KV7050B19.4400C3GD00 | Kyocera京瓷 | KV7050B-C3 | 19.44MHz | 3.3V | -40°C ~ 85°C |
| KC7050A150.000C30E00 | Kyocera京瓷 | KC7050A-C3 | 150MHz | 3.3V | -10°C ~ 70°C |
