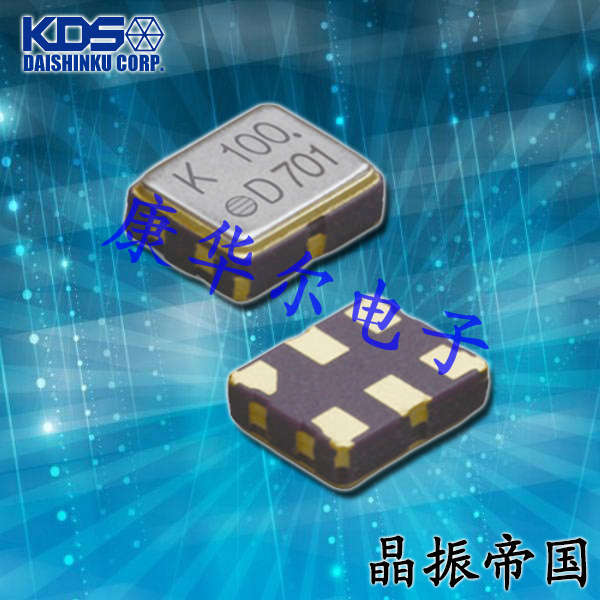

頻率:80MHZ~170MHZ
尺寸:3.2*2.5mm
日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.KDS晶振總公司設立在日本國兵庫縣加古川市平岡町新在家,創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件石英晶振以及電子設備生產銷售一體化,包括晶體諧振器,音叉型晶體諧振器,晶體應用產品,晶體振蕩器,晶體濾波器,晶體光學產品,硅晶體時鐘設備,MEMS振蕩器等。 大真空株式會社KDS晶振自1959年建立以來一直遵從的三個理念“依賴”于“可靠的人”“可靠的產品”和“可靠的公司”。作為全球石英晶振制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器(VCXO)、溫補晶振(TCXO)、恒溫晶體振蕩器(OCXO)、陶瓷諧振器等晶體器件對全球環境友好。KDS晶振公司的現在的發展不是立馬就騰達起來的,而是靠著整個團隊一點一滴的經歷挫折與磨難,累積經驗給整合起來的.
日本大真空株式會社,【KDS】品牌,實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS晶振工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷,從最初的32.768K晶體為主,到現在以小體積貼片晶體振蕩器為主,體積已經是全世界石英晶體振蕩器之中最小的.
高精度石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英耐高溫晶振目前主要使用的有AT切、BT切.其它切型還有CT、DT、GT、NT等.
普通石英壓控晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體振蕩器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
KDS晶振,DSV323SK晶振,LV-PECL晶振,有源晶振
如何正確的使用有源晶振
電處理:
將電源連接到有源晶體振蕩器指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英2520晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.
機械處理
當晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點.
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管SMD晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
有源晶振的負載電容與阻抗
負載電容與阻抗高精密貼片晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如:失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

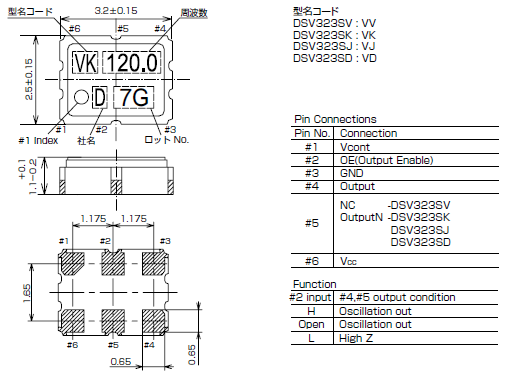

型名 | 記號 | DSV323SK |
---|---|---|
出力仕様 | - | LV-PECL |
出力周波數範囲 | fo | 80~170MHz |
電源電圧 | VCC | +3.3V±0.165V |
周波數制御電圧 | Vcont | +1.65V±1.65V |
保存溫度範囲 | T_stg | -40~+85℃ |
動作溫度範囲 | T_use | -10~+70℃/-40~+85℃ |
周波數許容偏差(常溫偏差含む) | f_tol | ±50×10-6 max. |
周波數可変範囲 | f_cont | ±100×10-6 min. [Positive Slope] |
消費電流 | ICC | 50mA max. |
スタンバイ時電流(#2ピン“L”) | I-std | 30μA |
出力負荷 | Load | 50Ω to VCC-2V |
波形シンメトリ | SYM | 40~60% [at outputs cross point] |
0レベル電圧 | VOL | VCC-1.81~VCC-1.62V |
1レベル電圧 | VOH | VCC-1.025~VCC-0.88V |
立上り時間、立下り時間 | tr,tf | 0.5ns max. [20~80% Output,OutputN] |
差動出力電圧 | VOD1, VOD2 | - |
差動出力誤差 | ⊿VOD | - |
オフセット電圧 | VOS | - |
オフセット誤差 | ⊿VOS | - |
クロス點電圧 | Vcr | - |
OE端子0レベル入力電圧 | VIL | VCC×0.3 max. |
OE端子1レベル入力電圧 | VIH | VCC×0.7 min. |
出力ディスエーブル時間 | tPLZ | 200ns max. |
出力イネーブル時間 | tPZL | 2ms max. |
ピリオド ジッタ(1) | tRMS | 2.3ps typ. (σ) |
tp-p | 22ps typ. (Peak to peak) | |
トータル ジッタ(1) | tTL | 32ps typ. [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] |
位相ジッタ | tpj | 1ps max. [13.5MHz≦fo<40MHz、fo offset:12kHz~5MHz fo≧40MHz、fo offset:12kHz~20MHz] |
梱包単位(3) | - | 2000pcs/reel(180φ) |
