頻率:0.75MHZ~54MHZ
尺寸:5.0*5.0mm
KDS石英晶振特點:適合應用一些高端產品,比如智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.KDS晶振,石英晶振,AT-49晶振,日產石英晶振
KDS晶振環境管理體系:在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進日產晶振的目標和指標. 環境行為評價:評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器(TCXO)、恒溫晶體振蕩器(OCXO),晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響

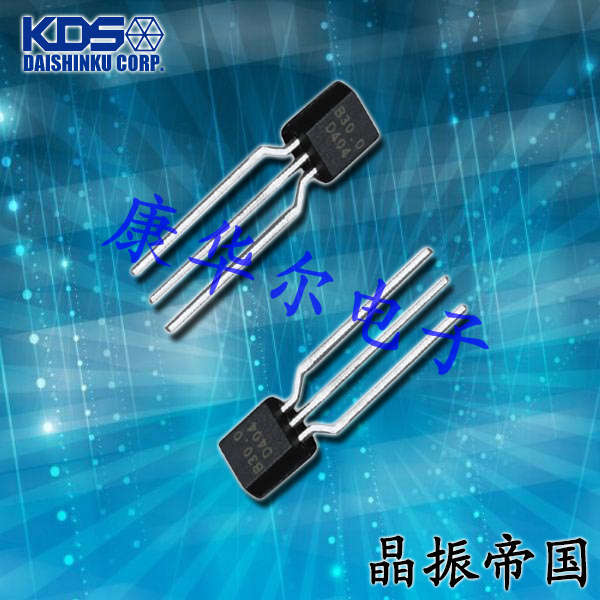

KDS晶振,DLO555MBA晶振,進口插件晶振
如何正確的使用有源晶振
電處理:
將電源連接到有源晶體振蕩器指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英2520晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.
機械處理
當晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點.
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管SMD晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
有源晶振的負載電容與阻抗
負載電容與阻抗高精密貼片晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如:失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
項目 | 記號 | 規格 | 単位 | 條件 | ||
---|---|---|---|---|---|---|
min. | typ. | max. | ||||
出力周波數範囲 | f0 | 0.75 | - | 54 | MHz | L_CMOS : 15pF |
0.75 | - | 48 | L_CMOS : 30pF | |||
周波數許容偏差 | - | -100 | - | +100 | ×10-6 | T_opr=-10~85℃ VCC=1.6~5.5V |
-50 | +50 | |||||
経時変化 | - | - | - | ±5 | ×10-6/年 | |
消費電流 | ICC | - | - | 8 | mA | No load |
波形シンメトリ | SYM | 45 | - | 55 | % | 50% VCC level |
0レベル電圧 | VOL | - | - | VCC×0.1 | V | IOL=4mA |
1レベル電圧 | VOH | VCC×0.9 | - | - | V | IOH=-4mA |
0レベル時間 | TL1 | 11 | - | - | ns | 20%VCC以下の時間 (f0≦32MHz) |
1レベル時間 | TH1 | 11 | - | - | ns | 80%VCC以上の時間 (f0≦32MHz) |
立上り時間 立下り時間 |
tr,tf | - | 1.8 | 3.8 | ns | L_CMOS : 15pF 20~80% VCC level |
- | 3.8 | 7.5 | L_CMOS : 30pF 20~80% VCC level | |||
発振起動時間 | T_start | - | - | 1 | ms | VCCが既定値の90%に達してからの時間 |
位相ノイズ | - | - | -145 | - | dBc/Hz | Offset 1kHz |
- | -158 | - | Offset 100kHz | |||
ピリオド ジッタ(1) | tRMS | - | 2.4 | - | ps | σ |
tp-p | - | 20 | - | Peak to peak | ||
トータル ジッタ(1) | tTL | - | 34 | - | tDJ+n×tRJ n=14.1(BER=1×10-12) (2) | |
位相ジッタ(3) | tpj | - | - | 1 | 10MHz≦f0<40MHz f0 offset12kHz~5MHz | |
40MHz≦f0≦60MHz f0 offset12kHz~20MHz | ||||||
內蔵バイパスコンデンサ容量 | Cbp | - | 0.1 | - | μF | VCC-GND端子間の容量 |
