32.768K是晶振頻率中最容易讓人記住的數字,32.768K晶振素來有時鐘晶振的稱謂,只要跟數字顯示以及時間相關的產品都少不了一款32.768K晶振.根據不同的產品需求主要分為圓柱晶振和32.768K貼片晶振.常見封裝有2x6,3x8,7.0x1.5,3.2x1.5,2.0x1.2等體積.康華爾電子提供各種32.768K晶振,音叉表晶,價格優質,咨詢熱線0755-27838351.
有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：600~800MHZ
尺寸：7.0*5.0mm
因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波（SAW）元器件.愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為石英晶體振蕩器元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. 愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.
愛普生晶振,壓控晶振,VG7050EBN晶振,X1G0045510003晶振,壓控晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.
貼片晶振晶片邊緣處理技術：進口晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
600~800MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
0.125~3.3V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://www.wzjingmei.com |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
愛普生壓控進口日產晶振型號列表:
愛普生壓控進口日產晶振編碼列表:
Model
Frequency
Frequency stability
LxWxH
Output Wave
Frequency Control Range
Temperature
Frequency tolerance
25°C Aging
I[Max]
VG7050EBN
698.812335 MHz
CJGHBZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
VG7050EBN
794.727753 MHz
CJGHBZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
VG7050EBN
693.482990 MHz
CJGHBZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
VG7050EBN
698.812300 MHz
CJGHCZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
VG7050ECN
622.080000 MHz
CJGLPZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
VG7050ECN
622.080000 MHz
CJGHPF
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
VG7050ECN
622.080000 MHz
CJGLPF
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
X1G0045510003
VG7050EBN
698.812335 MHz
CJGHBZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
X1G0045510004
VG7050EBN
794.727753 MHz
CJGHBZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
X1G0045510007
VG7050EBN
693.482990 MHz
CJGHBZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
X1G0045510008
VG7050EBN
698.812300 MHz
CJGHCZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
X1G0045611003
VG7050ECN
622.080000 MHz
CJGLPZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
X1G0045611005
VG7050ECN
622.080000 MHz
CJGHPF
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
X1G0045611007
VG7050ECN
622.080000 MHz
CJGLPF
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
機械振動的影響:當7050貼片晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。 愛普生晶振,壓控晶振,VG7050EBN晶振,X1G0045510003晶振

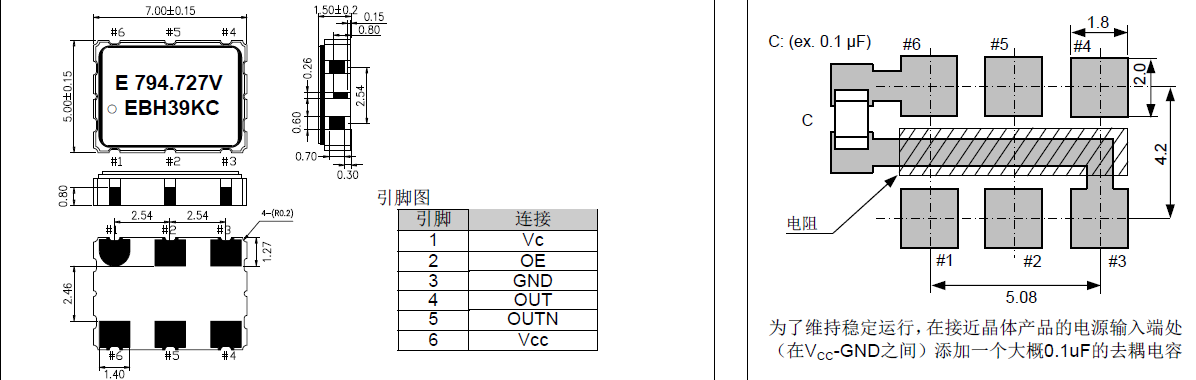

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于7050壓控晶振器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存六腳石英晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
