頻率：10MHZ~40MHZ
尺寸：5.0*3.2mm

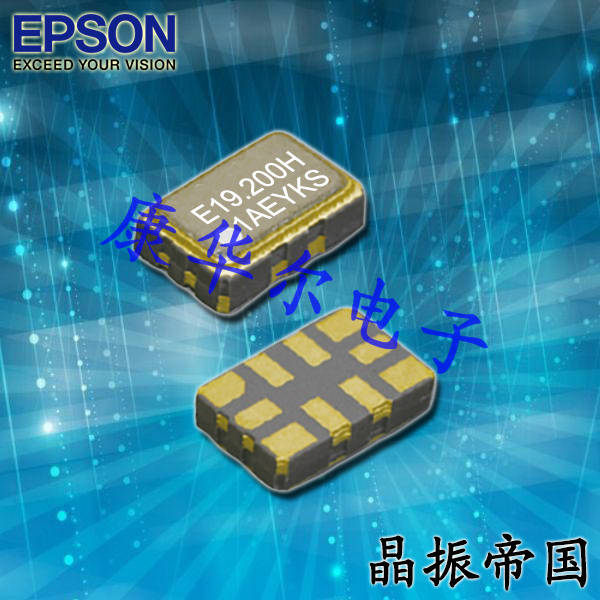

愛普生晶振,TG5032SGN晶振,低電源電壓晶振
愛普生株式會社EPSON晶振,愛普生拓優科夢,(EPSON—YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶振, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）。1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
日本精工愛普生晶振接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生晶振(中國)有限公司共同投資成立的有限責任公司(外商合資).
愛普生晶振公司已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產晶振,石英晶振,有源晶振,壓控振蕩器, 32.768K鐘表晶振,溫補晶振等出售給我們的客戶.
愛普生晶振公司加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.
愛普生晶振,TG5032SGN晶振,低電源電壓晶振
機械振動的影響:當5032mm振蕩器產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。PCB設計指導:
(1)理想情況下,機械蜂鳴器應安裝在一個獨立于高頻有源晶振器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2)在設計時請參考相應的推薦封裝。
(3)在使用5032石英晶體振蕩器焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
| 項目 | 符號 |
TG5032SGN (Clipped sine wave) |
條件 | |
|---|---|---|---|---|
| VC-TCXO | TCXO | |||
| 輸出頻率范圍 | f0 | 10 MHz ~ 40 MHz | ||
|
10, 12.8, 19.2, 20, 24.576, 25, 25.6, 26, 30.72, 38.4, 38.88, 40 MHz |
標準頻率 | |||
| 電源電壓 | VCC |
C: 3.3 V ± 5 % (標準) (電源電壓范圍 : 2.375 V ~ 3.63 V) |
||
| 儲存溫度范圍 | T_stg | -40°C ~ +90°C | 裸存 | |
| 工作溫度范圍 | T_use | G: -40 °C ~ +85°C | ||
| a) 頻率初期公差 | f_tol | ± 1.0 × 10-6Max. | 在回流焊后, +25 °C | |
| b) 頻率溫度特征 | fo-TC |
A: ± 0.1 × 10-6 Max. / G: -40 °C ~ +85°C H: ± 0.25 × 10-6 Max. / G: -40 °C ~ +85°C B: ± 0.28 × 10-6 Max. / G: -40 °C ~ +85°C |
頻率 (fmax + fmin) / 2 基準 | |
| c) 頻率負載變動特征 | fo-Load | ± 0.1 × 10-6 Max. | Load ±10 % | |
| d) 頻率電源電壓特征 | fo-VCC | ± 0.1 × 10-6 Max. | Vcc ± 5 % | |
| e) 頻率老化 | f_age | ± 0.5 × 10-6 Max | +25°C , 第一年 | |
| ± 3.0 × 10-6 Max. | +25°C , 20年 | |||
|
Holdover stability (溫度固定) |
- | ± 0.01 × 10-6 Max. (+25 °C , 24時間) | 工作開始10日后基準 | |
| ± 0.04 × 10-6 Max. (+25 °C , 24時間) | 工作開始48時間后基準 | |||
|
Wander generation ( MTIE, TDEV ) |
- | - | 符合 GR-1244CORE , ITU-T G.8262 | |
| Free-run accuracy | - | ± 4.6 × 10-6 Max. | 這包括項目a), b), c), d), e) | |
| 功耗 | ICC | 5.0 mA Max. | ||
| 輸入電阻 | Rin | 100 kΩ Min. | - | VC- GND (DC) |
| 頻率控制范圍 | f_cont | ± 5 × 10-6 ~ ± 10 ×10-6 | - |
J,D : VC= 1.5 V ± 1.0 V at VCC = 3.3V K,E : VC= 1.65 V ± 1.0 V at VCC = 3.3V |
|
輸出電壓極 |
VPP | 0.8 Min. | 峰 - 峰值 | |
| 振蕩啟動時間 | t_str |
5.0 ms Max. (Non-Filter: 標準) 2.0 sec. Max. (Filter: 選擇) |
在90 % VCC 時，所需時間為0 秒 | |
| 輸出負載 | Load | 10 kΩ / 10 pF | ||
| 輸入電壓 | VIH | 70 % VCC Min. | OE 終端(啟用電壓) | |
| VIH | 30 % VCC Max. | OE 終端(禁用電壓) | ||
