當前位置：首頁 » 臺產晶振 » 百利通亞陶晶振 » 百利通亞陶晶振,有源晶振,HX晶振,HX3125006Q晶振

prevnext

百利通亞陶晶振,有源晶振,HX晶振,HX3125006Q晶振

頻率：1.75~161MHZ

尺寸：2.5*2.0mm

有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,臺產晶振產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊盤（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

訂購熱線：86-0755-27838351

百利通亞陶晶振,有源晶振,HX晶振,HX3125006Q晶振,貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

Diodes 公司為領先業界的高質量應用特定標準2520晶振產品全球制造商與供貨商，產品涵蓋廣泛領域，包括獨立、邏輯、模擬及混合訊號半導體市場。Diodes 服務的市場包括消費性電子、計算機、通訊、工業及汽車市場。Diodes公司生產設施已達到 QS-9000、ISO-9001:2008、TS16949:2002 及 ISO 14001 認證的品質獎。Diodes 公司目前擁有 C-TPAT 認證。上述質量獎反映 Diodes 公司優異的品管技術，并進一步提升我們?cè)谥匾曎|(zhì)量與一致性的 OEM 業者心目中最佳廠商的地位。

項目	符號	規格說明	條件
輸出頻率范圍	f0	1.75~161MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	1.89~3.135V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.wzjingmei.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCC Max.	ST 終端
輸入電壓	VIL	20 % VCC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

百利通亞陶臺產進口OCS晶振型號列表:

Series型號	Frequency 頻率	Frequency Stability頻率穩定度	Operating Temperature 工作溫度	Package / Case包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
SaRonix-eCera™ HX	26MHz	±50ppm	-40°C ~ 105°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
SaRonix-eCera™ HX	26MHz	±50ppm	-40°C ~ 105°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
SaRonix-eCera™ HX	26MHz	±50ppm	-40°C ~ 105°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
SaRonix-eCera™ HX	25MHz	±30ppm	-40°C ~ 105°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
SaRonix-eCera™ HX	25MHz	±30ppm	-40°C ~ 105°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
SaRonix-eCera™ HX	25MHz	±30ppm	-40°C ~ 105°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
SaRonix-eCera™ NX	125MHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
SaRonix-eCera™ NX	125MHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
SaRonix-eCera™ NX	125MHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)

百利通亞陶臺產進口OCS晶振編碼列表:

HX3125006Q	Diodes Incorporated	SaRonix-eCera™ HX	25MHz	±30ppm	-40°C ~ 105°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
HX3125006Q	Diodes Incorporated	SaRonix-eCera™ HX	25MHz	±30ppm	-40°C ~ 105°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
HX3125006Q	Diodes Incorporated	SaRonix-eCera™ HX	25MHz	±30ppm	-40°C ~ 105°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)

HX251 2520 CMOS

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存時,會貼片有源晶振影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。百利通亞陶晶振,有源晶振,HX晶振,HX3125006Q晶振

機械振動的影響:當產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管2520貼片晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。

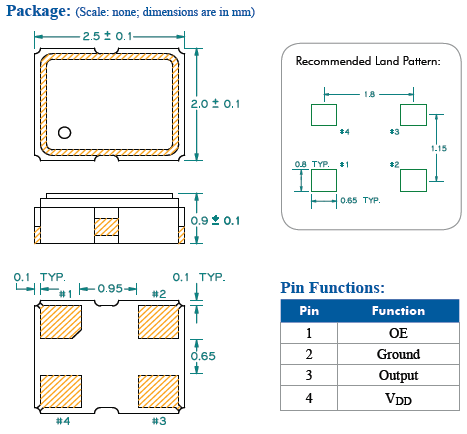

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于普通有源晶振器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

金屬面四腳晶振 HX晶振 HX3125006Q晶振
