頻率:1.000MHz~75.000MHz
尺寸:3.2*2.5*1.2mm
QANTEK晶振,普通有源晶振,QX3振蕩器.有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
QANTEK的頻率管理組件產品系列因其可靠性,耐用性和性能而廣受認可.我們的產品制造符合國際標準和規格.因此,每一臺QANTEK進口晶振產品都能達到您的期望和超越.此外,我們不斷擴大和升級我們的生產流程,以確保利用新技術來保護和永久改善產品性能和完整性.我們的持續增長和極高的客戶保留水平證明了這一承諾.

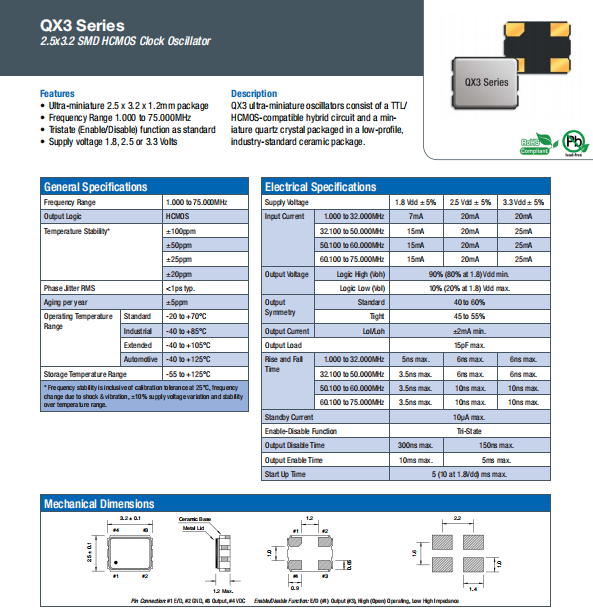

QANTEK晶振 |
QX3晶振 |
輸出類型 |
HCMOS |
輸出負載 |
15pF |
振蕩模式 |
基本/第三泛音 |
電源電壓 |
+1.8V、+2.5V、+3.3V |
頻率范圍 |
1.00MHz~75.00MHz |
頻率穩定度 |
±20ppm ±25ppm ±50ppm ±100ppm |
工作溫度 |
-20℃~+70℃ -40℃~+85℃
-40℃~+105℃ -40℃~+125℃ |
保存溫度 |
-55℃~+125℃ |
電壓卷(最大值)/ VOH(最小值) |
0.1 VDD / 0.9 VDD |
啟動時間 |
5 ms Max |
相位抖動(12兆赫~20兆赫) |
1個PS最大 |
老化率 |
±3 ppm /年最大 |
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
激勵功率
在晶體單元上施加過多驅動力,會導致石英3225有源晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募罟β?請參閱“激勵功率”章節內容).
晶體振蕩器和實時時鐘模塊
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?;驌舸┑拈]門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近超薄型晶振的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC或GND.
