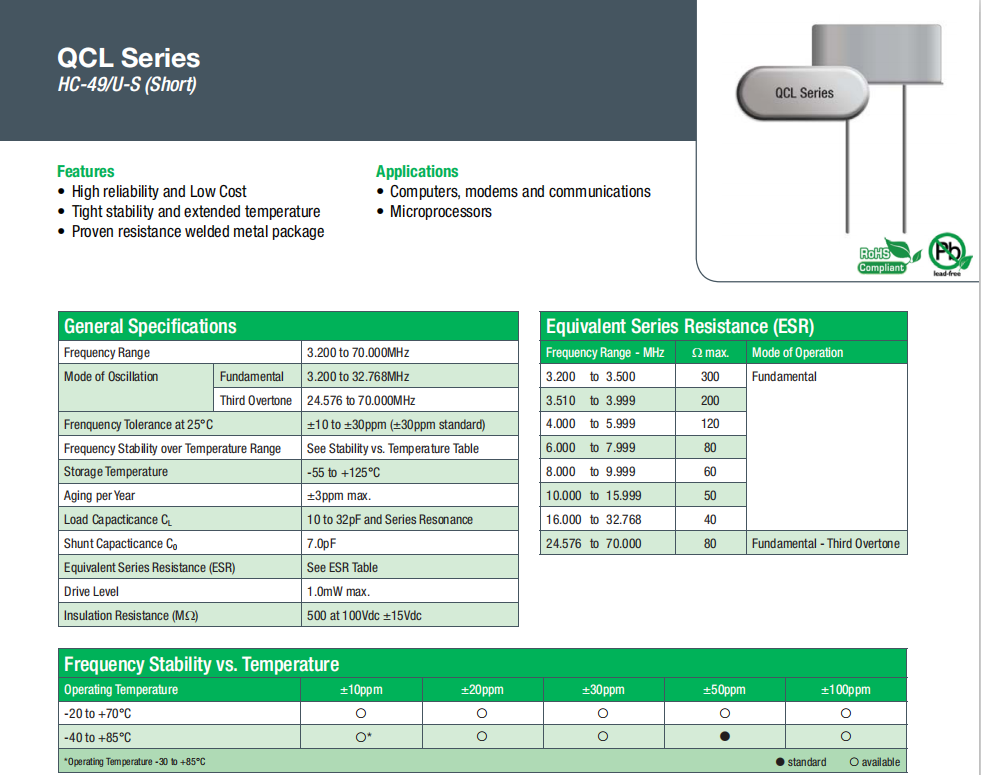

頻率:3.200MHz~70.000MHz

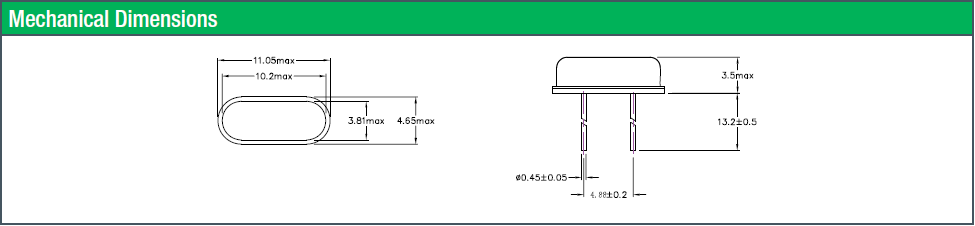

尺寸:11.05*4.65mm
QANTEK晶振,插件石英晶振,QCL耐高溫石英晶體.無源晶振本身體積小,輕型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD,SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
QANTEK創造了極具競爭力的商業模式,使其能夠?yàn)樵荚O(shè)備制造商,合同制造商和分銷商提供廣泛的高可靠性微處理器石英晶體和晶體振蕩器.QANTEK晶振我們的客戶提供高質量的產品,具有競爭力的價格,及時交付.優秀的工程和技術支持,以及在短時間內改變生產要求的靈活性.QANTEK的商業模式是通過在初始設計,原型設計和制造流程中為其提供幫助,與客戶發展緊密的長期關系.
晶振的真空封裝技術:是指石英無源晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使晶振組件在真空下電阻減小;3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一
陶瓷封裝產品
在一個不同擴張系數電路板(環氧玻璃)上焊接壓電陶瓷諧振器產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.
柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂(開裂),也可能導致氣密性和產品特性受到破壞.當耐撞擊晶振產品的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂.當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正.在該密封部分上施加一定壓力,會導致氣密性受到損壞.所以在此處請不要施加壓力.另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上.
化學制劑/pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口環保晶振或包裝材料的環境下使用或儲藏這些產品.
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物
請勿在鹵素氣體環境下使用低功耗晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝.
