頻率:13~52MHZ

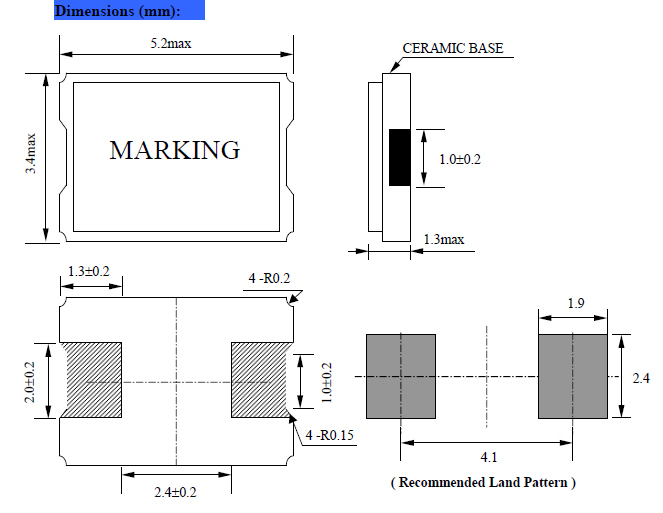

尺寸:5.0*3.2mm
津綻石英科技股份有限公司為專業的臺產晶振頻率控制裝置制造商。我們的主要生產產品為全系列石英晶體振蕩子(DIP&SMD X'TAL),晶體振蕩器(SMD OSLLATOR)和電壓晶體控制振蕩器(SMD VCXO)。津綻石英科技股份有限公司擁有超過10年以上的生產經驗,秉持著持續開發與專業技術支持,提供使用者最佳的解決方案及最佳的服務品質。NSK之環境管制物質控制規范,系依「歐盟RoHS指令標準參數」,「REACh法規」,「SONY技術標準SS-00259」以及其他客戶要求NSK之環境管制物質控制規范。
NSK是津綻石英科技股份有限公司于全球的銷售品牌,具有良好競爭性的價格及靈活快速的交易管理。NSK的石英晶振產品被廣泛地運用在個人計算機,安全系統,通訊,無線應用,遙控單元和消費性電子產品等,并已陸續獲得國內外電腦及通訊大廠認可及使用。NSK已獲得ISO 9001 / ISO 14001的品質和環保認證,產品并通過及符合Rohs規范的要求,且確實配合客戶實現無毒產品的要求,以創造及維護美好環境為己任。
NSK晶振,貼片晶振,NXH-53-APA-GLASS晶振,石英貼片晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
晶振高精密點膠技術:進口晶振晶片膠點的位置、大?。何恢脺?zhǔn)確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上,點上導電膠,并高溫固化,通過彈簧即可引出電信號。
NSK晶振規格 |
單位 |
NXH-53-APA-GLASS晶振頻率 |
石英晶振基本條件 |
標準頻率 |
f_nom |
13~52MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-40°C ~ +85°C |
裸存 |
工作溫度 |
T_use |
-10°C ~ +70°C |
標準溫度 |
激勵功率 |
DL |
1~100μW |
推薦:1μW ~ 1000μW |
頻率公差 |
f_— l |
±10~±100 ×10-6 (標準), |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±10~±100 × 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
6~32pF |
超出標準說明,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
頻率老化 |
f_age |
±1,2,3× 10-6 / year Max. |
+25°C,第一年 |
所有產品的共同點1:抗沖擊:抗沖擊是指2腳薄型SMD晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。因?yàn)闊o論何種石英晶振,其內部晶片都是制作而成的,高空跌落摔打都會給晶振照成不良影響。 2:輻射:將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。 3:化學制劑 / pH值環境:請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。 NSK晶振,貼片晶振,NXH-53-APA-GLASS晶振,石英貼片晶振
4:粘合劑:請勿使用可能導致石英陶瓷面晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。(比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。) 5:鹵化合物:請勿在鹵素氣體環境下使用。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。6:靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
使用產品時,請?jiān)谝?guī)格說明兩腳5032晶體產品目錄規定使用條件下使用。因很多種產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
