頻率:156.25MHZ

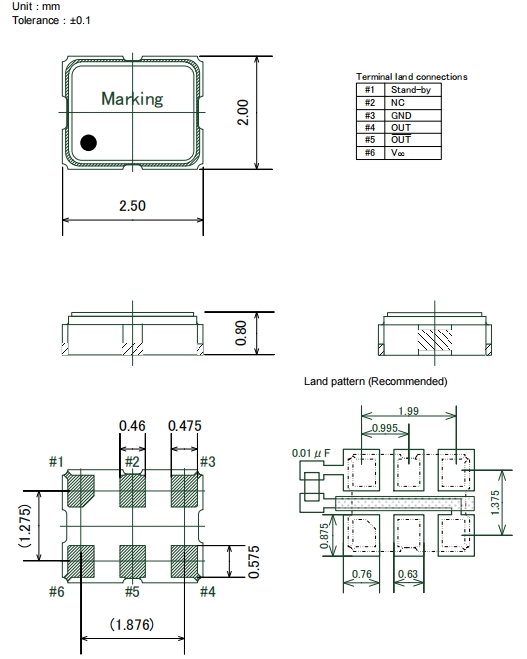

尺寸:2.5*2.0mm
日本電波LVPECL振蕩器,6G光通信晶振,NP2520SA-156.25MHZ-NSC5300A,尺寸為2.5*2.0mm,頻率為156.25MHZ,輸出邏輯LVPECL,進口LV-PECL差分振蕩器,差分晶振LV-PECL,低電壓差分振蕩器,低抖動差分晶振,低耗能差分晶振,高性能差分振蕩器,儀器設備差分晶振,6G光通信差分晶振,6G設備差分晶振,低電流差分晶振,產品具有低電壓低相位低相噪的特點。
貼片差分晶振產品主要應用范圍十分廣泛,其中最常用于5G/6G兼容設備,光通信、光收發器,WDM設備,以及測試與測量,無線設備等領域。日本電波LVPECL振蕩器,6G光通信晶振,NP2520SA-156.25MHZ-NSC5300A.
日本電波LVPECL振蕩器,6G光通信晶振,NP2520SA-156.25MHZ-NSC5300A,尺寸為2.5*2.0mm,頻率為156.25MHZ,輸出邏輯LVPECL,進口LV-PECL差分振蕩器,差分晶振LV-PECL,低電壓差分振蕩器,低抖動差分晶振,低耗能差分晶振,高性能差分振蕩器,儀器設備差分晶振,6G光通信差分晶振,6G設備差分晶振,低電流差分晶振,產品具有低電壓低相位低相噪的特點。
貼片差分晶振產品主要應用范圍十分廣泛,其中最常用于5G/6G兼容設備,光通信、光收發器,WDM設備,以及測試與測量,無線設備等領域。日本電波LVPECL振蕩器,6G光通信晶振,NP2520SA-156.25MHZ-NSC5300A.
日本電波LVPECL振蕩器,6G光通信晶振,NP2520SA-156.25MHZ-NSC5300A 參數表
Item | Ratings | Notes | |||||||||||||||||||||||||||||||
min | max | Units | |||||||||||||||||||||||||||||||
1 | Supply Voltage | -0.3 | +4.0 | V | |||||||||||||||||||||||||||||
2 | Input Voltage | -0.3 | VCC+0.3 | V | |||||||||||||||||||||||||||||
3 | Storage Temperature Range | -55 | +125 | 。C |
Parameters | SYM | Electrical Spec. | Notes | ||||||||||||||||||||||||||||||
min | typ | max | Units | ||||||||||||||||||||||||||||||
1 | Nominal Frequency | fnom |
|
156.25 |
|
MHz | |||||||||||||||||||||||||||
2 | Supply Voltage | VCC | +2.5 to +3.3 | V | See Table.1 | ||||||||||||||||||||||||||||
3 | Current Consumption (Operating) | ICC | 60 | mA | at 25 。C | ||||||||||||||||||||||||||||
4 | Current Consumption (Stand-by) | IST | 30 | μA | at 25 。C | ||||||||||||||||||||||||||||
5 | Output Level | - | LVPECL | ||||||||||||||||||||||||||||||
6 | Load | RL | 50 | Ω | Connect to VCC - 2.0 V | ||||||||||||||||||||||||||||
7 | Operating Temperature Range | Topr | -40 | +85 | 。C | ||||||||||||||||||||||||||||
8 | Overall Frequency Tolerance | Δf/fnom | -50 | +50 | ppm | *1 | |||||||||||||||||||||||||||
9 | Output Voltage | VOL | VCC- 1.5 | V | |||||||||||||||||||||||||||||
VOH | VCC- 1.1 | V | |||||||||||||||||||||||||||||||
10 | Rise Time(tr), Fall Time(tf) | tr/tf | 0.5 | ns |
20 % to 80 % waveform |
||||||||||||||||||||||||||||
11 | Symmetry | SYM | 45 | 55 | % | at 50 % Waveform | |||||||||||||||||||||||||||
12 | Start-up Time | tsu | 10 | ms | |||||||||||||||||||||||||||||
13 | Phase Jitter | tpj | 100 | fs | *2 | ||||||||||||||||||||||||||||
14 | Output Wave Form | - | Square wave | ||||||||||||||||||||||||||||||
15 | Stand-by Function | #1 PAD input | #4, 5 PAD output | ||||||||||||||||||||||||||||||
H level (0.7 VCC to VCC) or open | Operating | ||||||||||||||||||||||||||||||||
L level (0.3 VCC max) | High impedance |

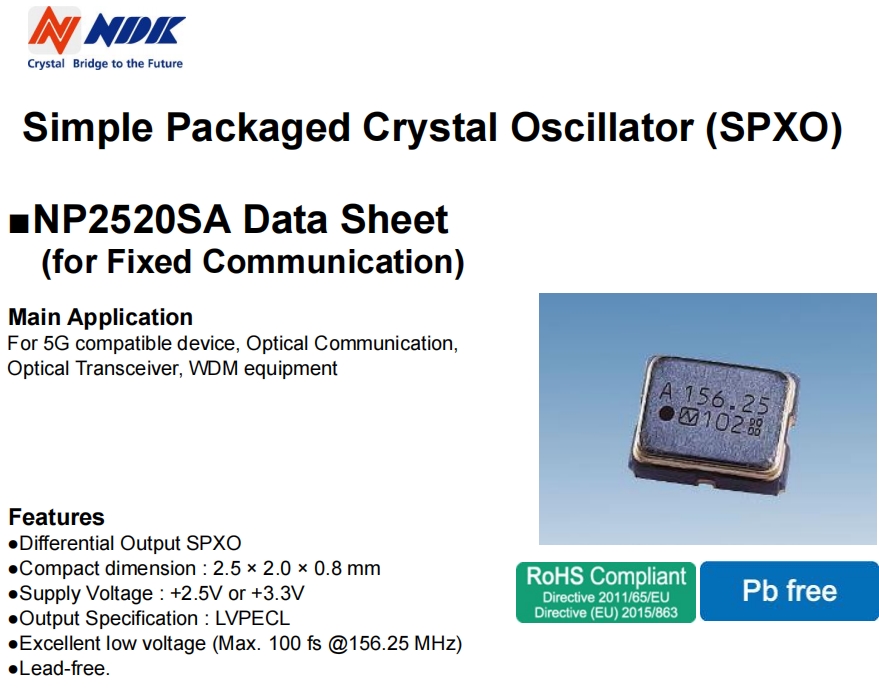

產品特性:
LVPECL差分輸出SPXO晶體振蕩器
緊湊:2.5 x 2.0 x 0.8毫米
電源電壓:+2.5V或者+3.3V
低相位抖動:典型。156.25MHz時為100fs
更多相關日本NDK晶振型號
Manufacturer Part Number | Manufacturer | Series | Frequency 頻率 | Voltage - Supply電壓 |
NT3225SA-19.680000MHZ | NDK晶振 | NT3225SA | 19.68MHz | 3V |
NT3225SA-26.000000MHZ | NDK晶振 | NT3225SA | 26MHz | 3V |
NT2016SA-16.368000 MHZ-NTG1 | NDK晶振 | NT2016SA | 16.368MHz | 2.5V |
NT3225SA-19.200000MHZ | NDK晶振 | NT3225SA | 19.2MHz | 2.8V |
NT3225SA-19.2M-DJA3002B | NDK晶振 | NT3225SA | 19.2MHz | 2.8V |
NT2520SA-26.000000MHZ-A1 | NDK晶振 | NT2520SA | 26MHz | 2.4V |
NZ2520SB-32.768KHZ-NSA3535C | NDK晶振 | NZ2520S | 32.768kHz | 2.5V |
NZ2520SB-2.750000MHZ | NDK晶振 | NZ2520SB | 2.75MHz | 3V |
NZ2520SB-7.600000MHZ | NDK晶振 | NZ2520SB | 7.6MHz | 3V |
NZ2520SB-5.000000MHZ | NDK晶振 | NZ2520SB | 5MHz | 3V |
NZ2520SB-10.000000MHZ | NDK晶振 | NZ2520SB | 10MHz | 3V |
NZ2520SB-19.200MHZ | NDK晶振 | NZ2520SB | 19.2MHz | 3V |
NZ2520SB-20.000000MHZ | NDK晶振 | NZ2520SB | 20MHz | 3V |
NZ2520SB-22.000000MHZ | NDK晶振 | NZ2520SB | 22MHz | 3V |
NZ2520SB-25.600MHZ | NDK晶振 | NZ2520SB | 25.6MHz | 3V |
NZ2520SB-38.900MHZ | NDK晶振 | NZ2520SB | 38.9MHz | 3V |
NZ2520SB-40.000000MHZ | NDK晶振 | NZ2520SB | 40MHz | 3V |
NZ2520SB-41.360MHZ | NDK晶振 | NZ2520SB | 41.36MHz | 3V |
NZ2520SB-44.000000MHZ | NDK晶振 | NZ2520SB | 44MHz | 3V |
NT3225SA-26.000000MHZ-G5 | NDK晶振 | NT3225SA | 26MHz | 2.4V |
NT3225SA-26.000000MHZ-G7 | NDK晶振 | NT3225SA | 26MHz | 2.7V |
NT3225SA-26.000000MHZ-G8 | NDK晶振 | NT3225SA | 26MHz | 2.75V |
NT3225SA-19.200000MHZ-T3 | NDK晶振 | NT3225SA | 19.2MHz | 2.8V |
2775W-2.176 | NDK晶振 | 2775W | 2.176MHz | 5V |
2765E-2.457600MHZ | NDK晶振 | 2765E | 2.4576MHz | 3.3V |
2765E-16.666700MHZ | NDK晶振 | 2765E | 16.6667MHz | 3.3V |
2765E-25.000000MHZ | NDK晶振 | 2765E | 25MHz | 3.3V |
2765E-33.333300MHZ | NDK晶振 | 2765E | 33.3333MHz | 3.3V |
2765E-40.000000MHZ | NDK晶振 | 2765E | 40MHz | 3.3V |
2765E-50.000000MHZ | NDK晶振 | 2765E | 50MHz | 3.3V |
2765E-66.000000MHZ | NDK晶振 | 2765E | 66MHz | 3.3V |
2765E-66.667000MHZ | NDK晶振 | 2765E | 66.667MHz | 3.3V |
2765E-80.000000MHZ | NDK晶振 | 2765E | 80MHz | 3.3V |
NZ2520SA-2.750000MHZ | NDK晶振 | NZ2520SA | 2.75MHz | 3V |
NZ2520SA-5.000000MHZ | NDK晶振 | NZ2520SA | 5MHz | 3V |
NZ2520SA-7.600000MHZ | NDK晶振 | NZ2520SA | 7.6MHz | 3V |
NZ2520SA-10.000000MHZ | NDK晶振 | NZ2520SA | 10MHz | 3V |
NZ2520SA-20.000000MHZ | NDK晶振 | NZ2520SA | 20MHz | 3V |
NZ2520SA-22.000000MHZ | NDK晶振 | NZ2520SA | 22MHz | 3V |
NZ2520SA-40.000000MHZ | NDK晶振 | NZ2520SA | 40MHz | 3V |
NZ2520SA-44.000000MHZ | NDK晶振 | NZ2520SA | 44MHz | 3V |
NT3225SA-52.000000MHZ-S1 | NDK晶振 | NT3225SA | 52MHz | 2.4V |
NZ2520SA-19.200MHZ | NDK晶振 | NZ2520SA | 19.2MHz | 3V |
NZ2520SA-25.600MHZ | NDK晶振 | NZ2520SA | 25.6MHz | 3V |
NZ2520SA-38.900MHZ | NDK晶振 | NZ2520SA | 38.9MHz | 3V |
NZ2520SA-41.360MHZ | NDK晶振 | NZ2520SA | 41.36MHz | 3V |
6G以太網晶振\XFP536156.250000I\瑞薩LVPECL晶振,尺寸5.0x3.2mm,頻率156.25MHZ,電壓3.3V,輸出邏輯LVPECL,LVPECL差分貼片晶振,LVPECL差分輸出晶振,LVPECL差分晶體振蕩器,有源貼片晶振,OSC差分晶振,低耗能差分晶振,低電壓差分振蕩器,低功耗差分晶振,低抖動差分晶振,低相位差分振蕩器,低相噪差分晶振,156.25MHZ差分振蕩器,儀器設備差分晶振,6G以太網差分晶振,無線設備差分振蕩器,6G路由器專用差分晶振,小型設備專用差分晶振.
XF設備是基于石英的超低相位噪聲PLL支持大范圍頻率和輸出的振蕩器接口類型。這些設備設計為在三具有多種引腳輸出配置的不同電源作為兩個操作溫度范圍。XF設備可以編程以生成輸出頻率從15MHz到2100MHz,分辨率低至1Hz精度。該系列設備的配置功能允許快速交付樣品和大批量生產訂單。
571BMC000804DGR Skyworks差分振蕩器Si571 6G室內路由器晶振,尺寸7.0x5.0mm,頻率156.25MHZ,輸出邏輯LVDS,OSC振蕩器,VCXO壓控晶振, LVDS輸出晶振,LVDS差分晶振,壓控差分晶振,壓控晶體振蕩器,有源貼片晶振,7050貼片差分晶振,低抖動差分晶振,低電壓壓控晶振,低功耗差分晶振,低抖動時鐘晶振,光模塊專用差分晶振,低相位差分晶振,低耗能差分晶振,具有良好的耐壓性能,適用于SONET/SDH?xDSL,10 GbE LAN/WAN,ATE,高性能儀表,低抖動時鐘生成,光模塊,時鐘和數據恢復等領域。
與傳統的XO/VCXOs不同,每個輸出頻率都需要一個不同的晶體,Si57x壓控晶體振蕩器使用一個固定頻率的晶體和一個DSPLL時鐘合成IC來提供任意頻率的操作。這種基于集成電路的方法允許晶體諧振器提供特殊的頻率穩定性和可靠性。此外,DSPLL時鐘合成提供了優越的電源噪聲抑制,簡化了在通信系統中常見的噪聲環境中產生低抖動時鐘的任務。571BMC000804DGR Skyworks差分振蕩器Si571 6G室內路由器晶振.
Si536有源晶振,536AB125M000DG,6G路由器晶振,Silicon差分振蕩器,尺寸7.00x5.00mm,頻率125MHZ,輸出邏輯為LVPECL,電壓3.3V,頻率穩定性20ppm,腳位6-SMD,XO時鐘晶體振蕩器(標準) ,OSC晶振,貼片差分晶振,有源晶體振蕩器,LVPECL輸出晶振,LVPECL差分晶振,差分晶體振蕩器,小體積差分晶振,六腳貼片差分晶振,低抖動差分晶振,低功耗差分晶振,低相位差分晶振,低電壓差分晶振,高質量差分晶振,路由器專用差分晶振,交換機差分晶振,網絡設備差分晶振,電信專用差分晶振,具有低功耗低抖動的特點,產品特別適用于10/40/100G數據中心,10G以太網交換機/路由器,光纖通道/SAS/存儲,企業服務器,網絡,電信等領域。
Si535/536 XO采用了Skyworks Solutions先進的DSPLL電路以在高速差分頻率下提供超低抖動時鐘。 不像傳統的XO,每個輸出需要不同的晶體頻率,Si535/536差分晶體振蕩器使用一個固定晶體來提供寬范圍的輸出頻率。這種基于IC的方法允許晶體諧振器提供卓越的頻率穩定性和可靠性。此外,DSPLL時鐘合成提供出色的電源噪聲抑制,簡化了任務在高噪聲環境中產生低抖動時鐘,常見于通信系統?;赟i535/536 IC的XO是工廠編程,因此消除了與定制振蕩器。Si536有源晶振,536AB125M000DG,6G路由器晶振,Silicon差分振蕩器.
