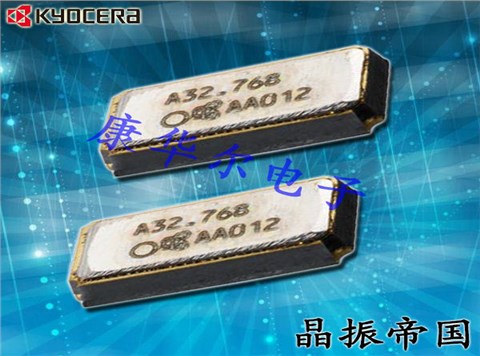

KYOCERA晶振,32.768K有源晶振,KC3215A晶振,KC3215A32768C33AAE00晶振,有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。
此款SMD晶體并且可以承受回流焊接的高溫，波峰焊接，回流焊接等，音叉表晶主要特點是該產品排帶包裝，焊接模式主要使用SMT焊接，給現代SMT工藝帶來高速的工作效率，32.768K系列產品本身具有體積小,厚度薄,重量輕等特點，此音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
京瓷晶振集團在全球的事業涉及原料、零件、設備、機器，以及服務、網絡等各個領域。在集團內部，若將相關的有源晶振,壓控晶體振蕩器, 晶振,石英晶振, 石英晶體振蕩器等產品和事業視為一條生產線，其開發、生產、銷售以及物流等等，所有程序都被有機地結合起來，并且有效地利用現有經營資源，通過發揮協同效應，使其構筑得更加牢固。
|

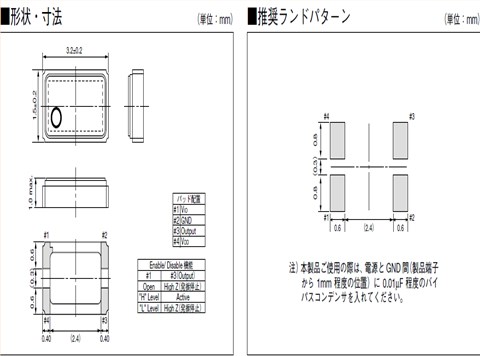

項目 |
符號 |
規格說明(CMOS) |
條件 |
|
輸出頻率范圍 |
f0 |
32.768KHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.5~3.6 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃to +125℃ |
裸存 |
|
工作溫度 |
T_use |
-10℃to +70℃ |
請聯系我們查看更多資料http://www.wzjingmei.com |
|
|
|||
|
|
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCCMax. |
ST終端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |
KYOCERA有源32.768KHZ振蕩器編碼列表:
Series
Part Status
Frequency 頻率
Voltage - Supply電壓
Operating Temperature 工作溫度
Size / Dimension 尺寸
Height - Seated (Max)高度
KC3215A, Kyocera
Active
32.768kHz
3.3V
-40°C ~ 85°C
0.126" L x 0.061" W (3.20mm x 1.50mm)
0.039" (1.00mm)
KC3215A, Kyocera
Active
32.768kHz
3.3V
-40°C ~ 85°C
0.126" L x 0.061" W (3.20mm x 1.50mm)
0.039" (1.00mm)
KC3215A, Kyocera
Active
32.768kHz
3.3V
-40°C ~ 85°C
0.126" L x 0.061" W (3.20mm x 1.50mm)
0.039" (1.00mm)
KT3225T, Kyocera
Active
32.768kHz
3V
-40°C ~ 85°C
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
KT3225T, Kyocera
Active
32.768kHz
3V
-40°C ~ 85°C
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
KT3225T, Kyocera
Active
32.768kHz
3V
-40°C ~ 85°C
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
KT3225T, Kyocera
Active
32.768kHz
3.3V
-40°C ~ 85°C
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
Manufacturer Part Number
Manufacturer
Series
Part Status
Frequency 頻率
Voltage - Supply電壓
Operating Temperature 工作溫度
Size / Dimension 尺寸
Height - Seated (Max)高度
KC3215A32768C33AAE00
AVX Corp/Kyocera Corp
KC3215A, Kyocera
Active
32.768kHz
3.3V
-40°C ~ 85°C
0.126" L x 0.061" W (3.20mm x 1.50mm)
0.039" (1.00mm)
KC3215A32768C33AAE00
AVX Corp/Kyocera Corp
KC3215A, Kyocera
Active
32.768kHz
3.3V
-40°C ~ 85°C
0.126" L x 0.061" W (3.20mm x 1.50mm)
0.039" (1.00mm)
KC3215A32768C33AAE00
AVX Corp/Kyocera Corp
KC3215A, Kyocera
Active
32.768kHz
3.3V
-40°C ~ 85°C
0.126" L x 0.061" W (3.20mm x 1.50mm)
0.039" (1.00mm)
KT3225T32768EAW30TAA
AVX Corp/Kyocera Corp
KT3225T, Kyocera
Active
32.768kHz
3V
-40°C ~ 85°C
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
KT3225T32768EAW30TAA
AVX Corp/Kyocera Corp
KT3225T, Kyocera
Active
32.768kHz
3V
-40°C ~ 85°C
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
KT3225T32768EAW30TAA
AVX Corp/Kyocera Corp
KT3225T, Kyocera
Active
32.768kHz
3V
-40°C ~ 85°C
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
KT3225T32768DAW33T
AVX Corp/Kyocera Corp
KT3225T, Kyocera
Active
32.768kHz
3.3V
-40°C ~ 85°C
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.039" (1.00mm)
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響智能手機計時模塊晶振頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。KYOCERA晶振,32.768K有源晶振,KC3215A晶振,KC3215A32768C33AAE00晶振
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞KHZ系列3215晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保3215尺寸KHZ晶振產品未撞擊機器或其他電路板等。
