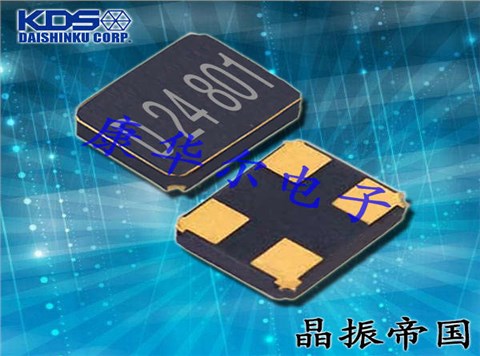

DSX211G水晶振動子,KDS進口晶體,1ZZCAA24000BE0B貼片諧振器,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

DSX211G水晶振動子,KDS進口晶體,1ZZCAA24000BE0B貼片諧振器,日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請?jiān)谥袊旖蛲顿Y.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.KDS晶振總公司設立在日本國兵庫縣加古川市平岡町新在家，創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件石英晶振以及電子設備生產銷售一體化,包括石英晶體諧振器，音叉型晶體諧振器，晶體應用產品，晶體振蕩器，晶體濾波器，晶體光學產品，硅晶體時鐘設備，MEMS振蕩器等。大真空株式會社KDS晶振自1959年建立以來一直遵從的三個理念“依賴”于“可靠的人”“可靠的產品”和“可靠的公司”。作為全球石英晶振制造商，大真空KDS晶振努力幫助實現新一代電子社會，更方便人們更舒適，通過開發石英晶振,壓控晶體振蕩器（VCXO）、溫補晶振（TCXO）、恒溫晶體振蕩器（OCXO）、陶瓷諧振器等晶體器件對全球環境友好。KDS晶振公司的現在的發展不是立馬就騰達起來的,而是靠著整個團隊一點一滴的經歷挫折與磨難,累積經驗給整合起來的.

DSX211G水晶振動子,KDS進口晶體,1ZZCAA24000BE0B貼片諧振器,日本大真空株式會社,【KDS】品牌,實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS晶振工廠是全球貼片石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷,從最初的32.768K晶體為主,到現在以小體積貼片晶體振蕩器為主,體積已經是全世界石英晶體振蕩器之中最小的.

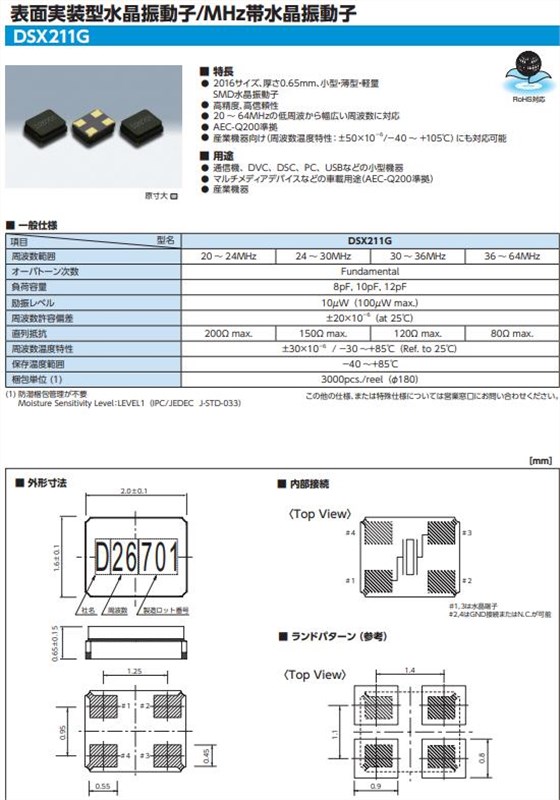

項目	型名	DSX211G
周波數範囲		24MHz
オーバトーン次數		Fundamental
負荷容量		10pF
勵振レベル		10μW（100μWmax.）
周波數許容偏差		±20×10−6（at25℃）
直列抵抗		200Ωmax.		150Ωmax.			120Ωmax.			80Ωmax.
周波數溫度特性		±30×10−6/−30~＋85℃（Ref.to25℃）
保存溫度範囲		−40~＋85℃
梱包単位(1)		3000pcs./reel（φ180）

注意事項：
粘合劑
請勿使用可能導致32.768KHZ貼片晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.DSX211G水晶振動子,KDS進口晶體,1ZZCAA24000BE0B貼片諧振器.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致32.768KHZ時鐘晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的無源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口貼片晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無源晶振無法產生振蕩和/或非正常工作.
