溫補晶振，是在一定的溫度范圍內通過一定的補償方式，而保持晶體振蕩器的輸出頻率在一定的精度范圍內的晶體振蕩器。它具有開機特性好、功耗低、頻率-溫度穩定性高等特點。1XXB16368MAA晶振是日本大真空晶振的DSB221SDN系列的一款頻率為16.368MHz的TCXO晶體振蕩器。該晶振的電壓是1.7V~3.6V，頻率穩定性是±1.5ppm，其尺寸為2.5*2.0mm，是2520貼片晶振。用于手機、GPS/GNSS、工業用無線通信設備等。
日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.
日本大真空株式會社KDS晶振品牌實力見證未來,KDS晶振集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有壓控晶體振蕩器,貼片晶振,陶瓷霧化片,32.768K晶振,溫補晶振的生產工廠,而天津KDS晶振工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷.

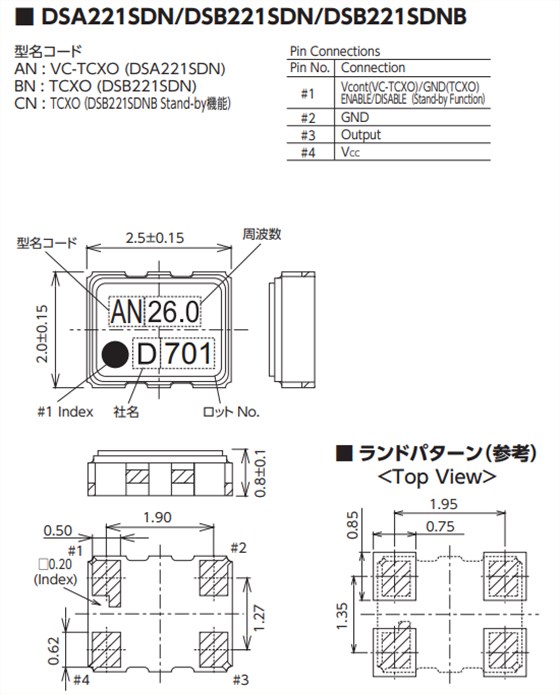

1XXB16368MAA晶振,DSB221SDN,溫補晶體振蕩器,2520石英晶振
| 類型 | DSB221SDN （TCXO） |
| 頻率范圍 | 9.6 至 52MHz |
| 標準頻率 | 16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz |
| 電源電壓范圍 | +1.68 to +3.5V |
| 電源電壓 （VCC) | +1.8V / +2.6V / +2.8V / +3.0V / +3.3V |
| 電流消耗 | +1.5mA max. (f≦26MHz) / +2.0mA max. (26<f≦52MHz) |
| 輸出電平 | 0.8Vp-p min. (f≦52MHz) (Clipped Sinewave/DC-coupled) |
| 輸出負載 | 10kΩ//10pF |
| 頻率穩定性 |
±0.5×10-6，±2.5×10-6 以下 / -30 至 +85°C
±0.5×10-6，±2.5×10-6 以下 / -40 至 +85°C
|
| 啟動時間 | 最大 2.0ms |
| 包裝單位 | 3000 個/卷 （Φ180） |

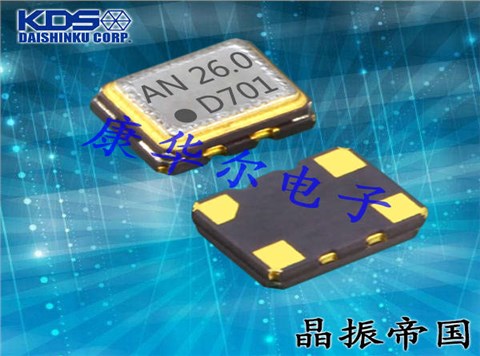

1XXB16368MAA晶振,DSB221SDN,溫補晶體振蕩器,2520石英晶振
1XXB16368MAA晶振,DSB221SDN,溫補晶體振蕩器,2520石英晶振
所有產品的共同點
1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。
5、鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
