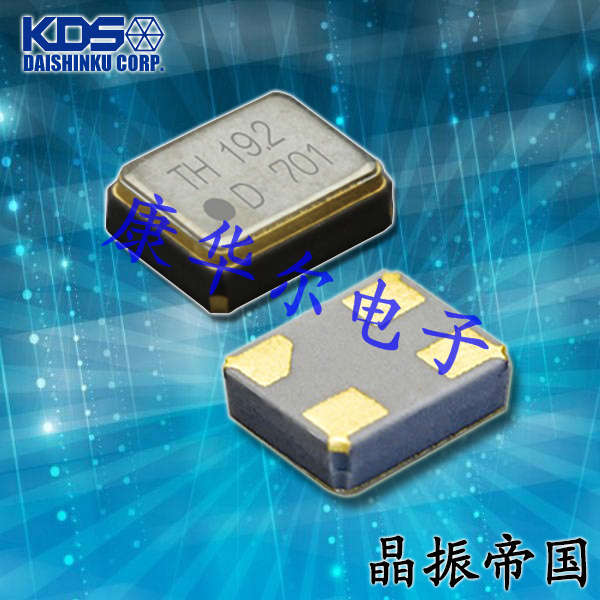

KDS晶振,DSR211STH晶振,四腳石英貼片晶振

頻率:38.4MHZ

尺寸:2.0*1.6mm

普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體振蕩器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,低消耗晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機高速安裝,滿足無鉛焊接的高溫回流溫度曲線要求
訂購熱線:86-0755-27838351
QQ咨詢 點擊這里給我發消息

低頻率穩定輸出晶振,3225金屬表面封裝晶振,DSX321SH晶振

KDS晶振,DSR211STH晶振,四腳石英貼片晶振,石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能

石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性貼片石英晶振晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等)。使用此鍍膜方法使鍍膜后的晶振附著力增強,石英貼片晶振頻率更加集中,能控制在最小ppm之內。

低頻率穩定輸出晶振,3225金屬表面封裝晶振,DSX321SH晶振

項目

符號

規格說明

條件

輸出頻率范圍

f0

38.4MHZ

請聯系我們以便獲取其它可用頻率的相關信息

電源電壓

VCC

2.6-3.3V

請聯系我們以了解更多相關信息

儲存溫度

T_stg

-40 to +85

裸存

工作溫度

T_use

G: -10 to +70

請聯系我們查看更多資料http://www.wzjingmei.com

H: -30 to +85


頻率穩定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

無負載條件、最大工作頻率

待機電流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

輸出電壓

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



輸出負載條件

L_CMOS

12 pF Max.



輸入電壓

VIH

80% VCC Max.

ST 終端

VIL

20 % VCC Max.

上升/下降時間

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振蕩啟動時間

t_str

3 ms Max.

t=0 at 90 %

頻率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年

低頻率穩定輸出晶振,3225金屬表面封裝晶振,DSX321SH晶振

DSR211ATH


KDS有源晶振產品列表:

DSB211 221 321

低頻率穩定輸出晶振,3225金屬表面封裝晶振,DSX321SH晶振

KDS晶振,DSR211STH晶振,四腳石英貼片晶振

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?;驌舸┑拈]門或雜散現象。

電源線路

電源的線路阻抗應盡可能低。

輸出負載

建議將KDS進口貼片晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND。

熱影響

重復的溫度巨大變化可能會降低受損害的溫補晶體振蕩器產品特性,并導致塑料封裝里的線路擊穿。有源晶體振蕩器必須避免這種情況。

安裝方向

高精度振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作

低頻率穩定輸出晶振,3225金屬表面封裝晶振,DSX321SH晶振
