頻率:13.5MHZ~212.5MHZ

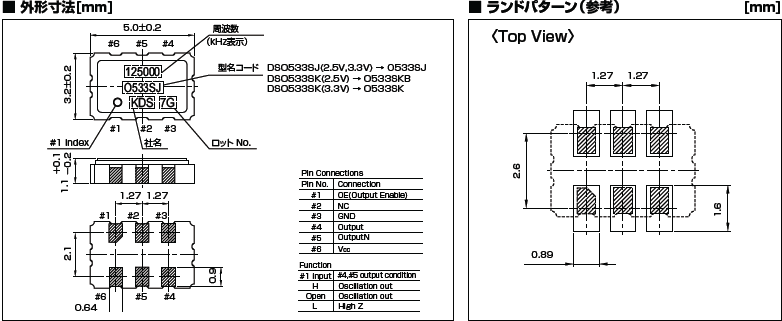

尺寸:5.0*3.2mm
日本株式會社大真空晶振總公司設立在日本國兵庫縣加古川市平岡町新在家,創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件石英晶振以及電子設備生產銷售一體化,包括晶體諧振器,音叉型晶體諧振器,晶體應用產品,晶體振蕩器,晶體濾波器,晶體光學產品,硅晶體時鐘設備,MEMS振蕩器等.
大真空株式會社KDS晶振自1959年建立以來一直遵從的三個理念”依賴”于”可靠的人”“可靠的產品”和”可靠的公司”.作為全球石英晶振制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器(VCXO),溫補晶體振蕩器(TCXO),恒溫晶體振蕩器(OCXO),陶瓷諧振器等晶體器件對全球環境友好.
日本株式會社KDS晶振不斷努力為我們的客戶在日本國內外提供世界一流的質量和滿意程度高.所生產石英晶振,陶瓷晶振,聲表面諧振器,有源晶振等器件遍布全球,包括美國,英國,德國,到中國,新加坡,泰國和其他亞洲國家.以”依賴”為公司方針,以客戶為導向,創新高效的經營管理,努力創造利潤,履行企業社會責任.
日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請?jiān)谥袊?guó)天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.
日本大真空株式會社KDS晶振品牌實力見證未來,KDS晶振集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有壓控晶體振蕩器,貼片晶振,陶瓷霧化片,32.768K鐘表晶振,溫補晶振的生產工廠,而天津KDS晶振工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷.

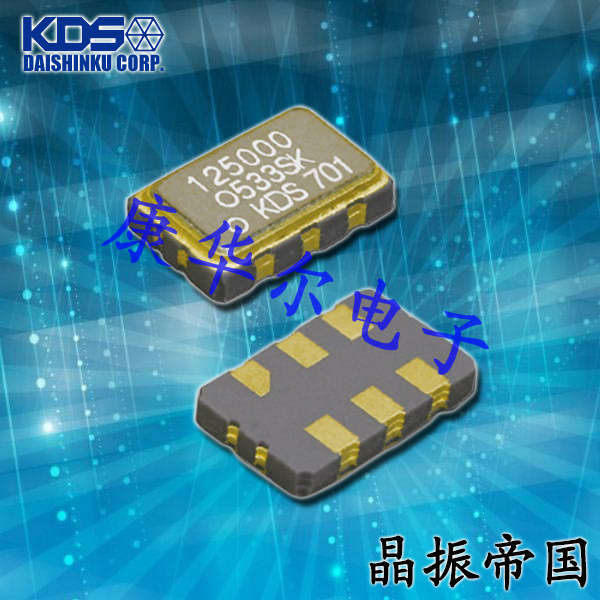

KDS晶振,DSO533SJ晶振,平板電腦晶振
KDS集團將有效率的使用自然資源和能源,以便從源頭減少?gòu)U物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境,健康和安全意識的活動,提高公眾對普遍的環境,健康和安全問題的注意.
KDS晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.
消除事故和環境方面的偶發事件,減少?gòu)U物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.
對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.
公司的各項能源,資源消耗指標和排放指標達到國內領先,國際先進水平.
KDS晶振集團實施創新戰略,進口環保晶振,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.
致力于環境保護,包括預防污染.在石英晶振晶體產品的規劃到制造,運行維修等整個過程中,努力提供環保型的產品和服務.在業務活動中,努力節約資源并節省能源,致力于減少?gòu)U棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,通過支持環?;顒?dòng),廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA(Plan-Do-multiple Check-Act),努力提高環境性能,不斷改善運用系統.
KDS晶振,石英貼片晶振,石英晶體振蕩器在”制造,使用,有效利用,再利用”這樣一個產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好”防止地球變暖,有效利用資源,對化學物質進行管理”,實現與地球的和諧相處.
型名 | 記號 | DSO533SJ |
---|---|---|
出力仕様 | - | LVDS |
出力周波數範囲 | fo | 13.5~212.5MHz |
電源電圧 | VCC | +2.5V±0.125V/+3.3V±0.165V |
周波數許容偏差 (常溫偏差含む) |
f_tol | ±50×10-6 max., ±100×10-6 max. |
保存溫度範囲 | T_stg | -40~+85℃ |
動作溫度範囲 | T_use | -10~+70℃, -40-+85℃ |
消費電流 | ICC | 20mA max. |
スタンバイ時電流(#1ピン"L") | I_std | 10μA max. |
出力負荷 | Load-R | 100Ω (Output-OutputN) |
波形シンメトリ | SYM | 45-55% [at outputs cross point] |
0レベル電圧 | VOL | - |
1レベル電圧 | VOH | - |
立上り時間 立下り時間 | tr, tf | 0.4ns max. [20~80% Output-OutputN] |
差動出力電圧 | VOD1, VOD2 | 0.247~0.454V |
差動出力誤差 | ⊿VOD | 50mV [⊿VOD=|VOD1_VOD2|] |
オフセット電圧 | VOS | 1.125~1.375V |
オフセット誤差 | ⊿VOS | 50mV |
OE端子0レベル入力電圧 | VIL | VCC×0.3 max. |
OE端子1レベル入力電圧 | VIH | VCC×0.7 min. |
出力ディスエーブル時間 | tPLZ | 200ns |
出力イネーブル時間 | tPZL | 2ms |
ピリオド ジッタ(1) | tRMS | 5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo≦212.5MHz) (σ) |
tp-p | 33ps typ (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo≦212.5MHz) (Peak to peak) | |
トータル ジッタ(1) | tTL | 50ps typ (13.5MHz≦fo<27MHz) / 35ps typ (27MHz≦fo≦212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
位相ジッタ | tpj |
1.5ps max (13.5MHz≦fo<27MHz) / 1ps max (27MHz≦fo≦212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz] |
梱包単位(3) | - | 1000pcs./reel(φ180) |
