KDS晶振,DSO321SH晶振,車載電子晶振

頻率：3.5MHZ~52MHZ

尺寸：3.2*2.5mm

小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.

訂購熱線：86-0755-27838351

KDS晶振,DSO321SH晶振,車載電子晶振

日本株式會社大真空晶振總公司設立在日本國兵庫縣加古川市平岡町新在家,創業時間為1959年11月3日,正式注冊成立是在1963年5月8日,當時注冊資金高達321億日元之多,主要從事電子元件石英晶振以及電子設備生產銷售一體化,包括晶體諧振器,音叉型晶體諧振器,晶體應用產品,晶體振蕩器,晶體濾波器,晶體光學產品,硅晶體時鐘設備,MEMS振蕩器等.

大真空株式會社KDS晶振自1959年建立以來一直遵從的三個理念”依賴”于”可靠的人”“可靠的產品”和”可靠的公司”.作為全球石英晶振制造商,大真空KDS晶振努力幫助實現新一代電子社會,更方便人們更舒適,通過開發石英晶振, 壓控晶體振蕩器(VCXO),溫補晶體振蕩器(TCXO),恒溫晶體振蕩器(OCXO),陶瓷諧振器等晶體器件對全球環境友好.

日本株式會社KDS晶振不斷努力為我們的客戶在日本國內外提供世界一流的質量和滿意程度高.所生產石英晶振,陶瓷晶振,聲表面諧振器,有源晶振等器件遍布全球,包括美國,英國,德國,到中國,新加坡,泰國和其他亞洲國家.以”依賴”為公司方針,以客戶為導向,創新高效的經營管理,努力創造利潤,履行企業社會責任.

日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.

日本大真空株式會社KDS晶振品牌實力見證未來,KDS晶振集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有壓控晶體振蕩器,貼片晶振,陶瓷霧化片,32.768K鐘表晶振,溫補晶振的生產工廠,而天津KDS晶振工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷.

KDS晶振,DSO321SH晶振,車載電子晶振

1959年在在神戶市成立加工電子零件和石英晶體,進口晶振,愛普生晶體,KDS晶振,石英水晶振蕩子.

1963公司變更為合股公司組織.

1965開始大規模生產石英晶體諧振器,32.768K鐘表晶振,溫補晶振,石英晶體振蕩器等部件.

1970年在東京辦事處開業.

1973年開設kurodasho廠(現在的西脅工廠)生產晶體管.

1974年開設川廠(現在的涼廠)是目前人造石英晶體,(SPXO)普通晶體振蕩器,(TCXO)溫補晶體振蕩器,(OCXO)恒溫晶體振蕩器等生產規模最大的.

1976年開設宮崎廠(目前九州大真空公司)為音叉型石英晶體諧振器生產,在加古川市完成新總部.

1977年成立和諧電子公司建立大真空(美國)有限公司開始向美國市場供應晶體諧振器.

1980年開設鳥取工廠(目前鳥取生產部)對石英晶體諧振器生產增加.同年開始生產石英晶體濾波器和時鐘晶振.

1981年建立大真空(香港)公司開始提供音叉型石英晶體諧振器,石英晶體振蕩器,有源晶振的香港和中國市場.

1983年大阪證券交易所二期上市.

1984年獨立完成中心實驗室,開設德島工廠(目前德島生產部)作為人造石英晶體的穩定的生產基地,部分設備和石英諧振器,開始大規模生產光學低通濾波器.

1985年打開德島第二廠開始生產陶瓷產品,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振,陶瓷霧化片打開配送中心在加古川市.

1987名古屋辦事處開業.開始生產溫補晶振(TCXO)和壓控晶體振蕩器(VCXO).

1988建立大真空(新加坡)有限公司加強在東盟地區銷售.

1989更改公司名稱大真空第三十周年.建立了PT.KDS晶振印度尼西亞啟動海外生產石英晶體諧振器.

1990-1991大阪證券交易所第一節上市.建立大真空晶振(德國)公司加強在歐洲的銷售.

1993建立了天津公司開始海外生產音叉晶振,石英晶體諧振器,石英晶體振蕩器,陶瓷晶振,32.768K晶振,時鐘晶振,壓電石英晶振.

1996獲得ISO9001(國際標準化組織質量管理標準).

1998(獲得QS9000質量標準/汽車質量保證管理體系.)

2000獲得ISO14001(環境管理體系由國際標準化組織),獲得ISO / TS 16949(技術規范由國際標準化組織).

2003加大天津加工廠面積,擴大石英晶振生產規模,加強石英晶振在中國的銷售.成立上海銳致國際貿易有限公司,以和諧電子公司為我公司的綜合子公司.加強石英晶振,壓控晶體振蕩器(VCXO),溫補晶振(TCXO),恒溫晶體振蕩器(OCXO),陶瓷諧振器等器件業務.

2010建立大真空(泰國)有限公司.

2012擴大在加古川市中央實驗室的地板尺寸.

2013東京證券交易所第一節上市.

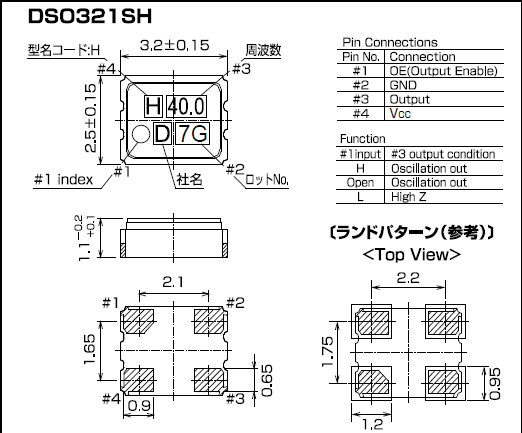

DSO321SH 3225

項目	特性コード		出力周波數 範囲（MHz）	記號	規格				條件
項目	電源電圧	周波數 許容偏差	出力周波數 範囲（MHz）	記號	min.	typ.	max.	単位	條件
電源電圧	A	＊	3.5≦fo≦52	V_CC	+3.0	+3.3	+3.6	V
	M				+2.7	+3.0	+3.3
	B				+2.6	+2.8	+3.0
	C				+2.25	+2.5	+2.75
	D				+1.6	+1.8	+2.0
周波數許容偏差（常溫偏差含む）	＊	A	3.5≦fo≦52	f_tol	-100	-	+100	×10^-6	-40~+85℃	-10~+70℃ （標準動作溫度範囲）
		B			-50	-	+50		-40~+85℃
		C			-30	-	+30		-20~+70℃
		D			-25	-	+25		-20~+70℃
		E			-20	-	+20		-10~+70℃
消費電流	A,M	＊	1.2≦fo≦60	I_CC	-	-	4.0	mA	No Load
	B	＊	1.2≦fo≦60		-	-	3.6
	C	＊	1.2≦fo≦60		-	-	3.4
	D	＊	1.2≦fo≦60		-	-	2.8
スタンバイ時電流（＃1ピン"L"）	＊	＊	＊	I_std	-	-	10	μA
出力負荷	＊	＊	＊	L__CMOS	-	-	15	pF
波形シンメトリ	＊	＊	＊	SYM	45	50	55	%	at 50% V_CC
0レベル電圧	＊	＊	＊	V_OL	-	-	V_CC×0.1	V
1レベル電圧	＊	＊	＊	V_OH	V_CC×0.9	-	-	V
立上り時間	＊	＊	＊	tr, tf	-	-	6（5）	ns	10~90％ V_CC Level （20~80％V_CC Level）
立下り時間	＊	＊	＊	tr, tf	-	-	6（5）	ns	10~90％ V_CC Level （20~80％V_CC Level）
OE端子0レベル入力電圧	＊	＊	＊	V_IL	-	-	V_CC×0.2	V
OE端子1レベル入力電圧	＊	＊	＊	V_IH	V_CC×0.8	-	-	V
出力ディスエーブル時間	＊	＊	＊	tPLZ	-	-	150	ns
出力イネーブル時間	＊	＊	＊	tPZL	-	-	5	ms
位相ノイズ	A,M,B,C	＊	1.2≦fo≦60	-	-	-145	-	dBc/Hz	Offset 1kHz
	D		1.2≦fo≦60		-	-140	-		Offset 1kHz
	A,M,B,C		1.2≦fo≦60		-	-158	-		Offset 100kHz
	D		1.2≦fo≦60		-	-152	-		Offset 100kHz
ピリオド　ジッタ（1）	＊	＊	＊	tRMS	-	2.4	-	ps	σ
ピリオド　ジッタ（1）	＊	＊	＊	tp-p	-	23	-	ps	Peak to peak
トータル　ジッタ（1）	＊	＊	＊	tTL	-	34	-	ps	tDJ+n×tRJ n=14.1(BER=1×10^-12) (2)
位相ジッタ	＊	＊	40≦fo≦80	tpj	-	-	1	ps	fo offset:12kHz~20MHz
位相ジッタ	＊	＊	10≦fo<40	tpj	-	-	1	ps	fo offset:12kHz~5MHz
梱包単位（3）	2000pcs./reel（φ180）
