頻率:3.579~28MHZ

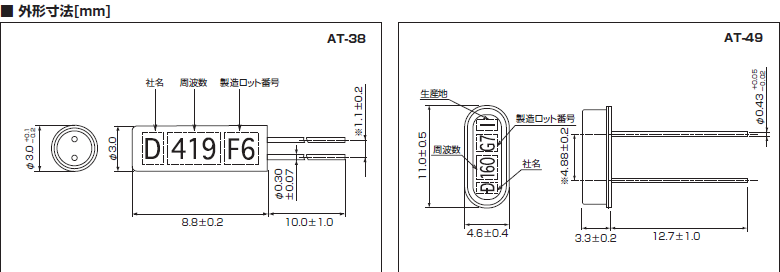

尺寸:8.8*3.0mm
日本大真空晶振株式會社,于1993年被天津政府對外資招商部特別邀請?jiān)谥袊?guó)天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.主要研發生產:壓電石英水晶制品,石英晶體諧振器,石英晶體振蕩器系列.陶瓷制品以及光學制品,其主要的產品還是水晶振動子,剛投資建廠時主打產品便是32.768KHZ系列產品.KDS晶振,石英晶振,AT-38晶振,日產進口晶振
KDS晶振集團環?;纠砟睿?.作為良好的企業市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關環保法規.2.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.3.有效利用資源和能源,認識到資源和能源的有限性,努力進行有效利用.4為構建循環型社會做出貢獻,致力于減少溫補晶振,石英晶體諧振器, 壓電石英晶體元器件、壓電石英晶體、有源晶體、石英晶振,貼片晶振材料的廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.5.推進環保型業務,充分發揮綜合實力,推進石英晶振,貼片晶振環保型業務,為減輕社會的環境負荷做出貢獻.6.建立環境管理系統,充分運用環境管理系統,設定環境目的和目標,定期修正,不斷改善,努力預防環境污染.進口音叉式無源晶振,插件8830圓柱諧振器,AT-38晶振
KDS晶振,石英晶振,AT-38晶振,日產進口晶振,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/U形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.
石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性。進口音叉式無源晶振,插件8830圓柱諧振器,AT-38晶振
KDS晶振規格 |
單位 |
AT-38型號 |
石英晶振基本條件 |
標準頻率 |
f_nom |
3.579~28MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-30°C ~ +80°C |
裸存 |
激勵功率 |
DL |
10~300μW Max. |
推薦:10~300μW Max |
頻率公差 |
f_— l |
±30,±50,±100× 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±30,±50,±100 × 10-6/-10°C ~ +60°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
8,10,12,16pF |
不同負載要求,請聯系我們. |
抵抗電阻 |
MAX |
40~200kΩ |
-40°C — +85°C, DL = 100μW |
包裝規格 |
|
4000pce./reel(330) |
|
一般來說,進口插件晶振微處理器的振蕩電路由考畢茲電路顯示派生如下:鎘和CG是外部負載電容,其中已建成的芯片組。(請參閱芯片組的規格)Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路,但僅用于具有高電源電路。KDS晶振,石英晶振,AT-38晶振,日產進口晶振
一個穩定的振蕩電路需要的負電阻,其值應是兆級圓柱晶體阻力的至少五倍。它可寫為|-R|>5的Rr。例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于?200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的。因此,這是非常重要的衡量負電阻(-R)以下說明:
線路連接的電阻(R)與晶體串聯(2)從起點到振蕩的停止點調整R的值。(3)振蕩期間測量R的值。(4)你將能夠獲得負電阻的值,|•R|= R +的Rr,和RR =晶振的阻力。附:所連接的電路的雜散電容,可能會影響測定值。如果高精度時鐘晶振的參數是正常的,但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話,我們有三種方法來改善這樣的情況:降低外部電容(Cd和CG)的值,并采用其他晶振具有較低負載電容(CL)。采用具有較低電阻(RR)的晶振。進口音叉式無源晶振,插件8830圓柱諧振器,AT-38晶振
