當前位置：首頁 » 歐美晶振 » Jauch晶振 » Jauch晶振,貼片晶振,JXG53P2晶振,進口貼片晶振

prevnext

Jauch晶振,貼片晶振,JXG53P2晶振,進口貼片晶振

頻率：8~50MHZ

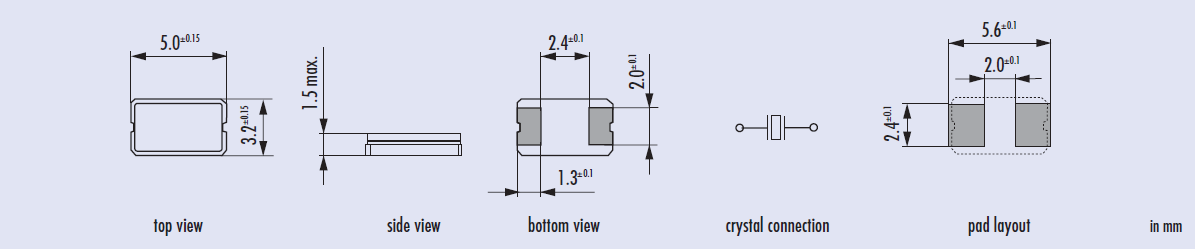

尺寸：5.0*3.2mm

小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：86-0755-27838351

Jauch晶振,貼片晶振,JXG53P2晶振,進口貼片晶振,作為一家全球活躍的公司，我們所有的業務關系都是建立在整個組織的企業社會責任意識的基礎上的。JAUCH每天都致力于遵循最高的公司治理標準，向我們的員工以及我們的客戶、供應商以及參與我們企業成功的所有人。我們所有的活動都是按照社會標準和現行立法進行的。這一承諾適用于整個JAUCH公司:JAUCH Quartz GmbH德國，子公司JAUCH Quartz France SAS,JAUCH Quartz UK ltd .，JAUCH Quartz America,inc .和所有現有的業務關系。

這個環境方針是根據文件等的全體職員以及共同工作的人們。按照這個環境方針，設定環境目的和目標，確實是落實，對其石英晶體進行重新評估，努力持續改善。JAUCH晶振有限公司.進行協同集團全球環境保全措施作為全球業務支持一個可持續發展的社會發展.JAUCH晶振公司環保環境與發展對策：實行可持續發展戰略。采取有效措施，防治工業污染。提高能源利用效率，改善能源結構。運用經濟手段保護環境。大力推進科技進步，加強環境科學研究，積極發展環境保護產業。健全環境法規，強化環境管理。小尺寸智能計時晶振,二腳5032高速焊盤晶振,JXG53P2晶振

二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶體,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.Jauch晶振,貼片晶振,JXG53P2晶振,進口貼片晶振

具體解決的辦法是使用高速倒邊方式，通過結合以往低速滾筒倒邊去除進口晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使石英晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動不穩定。小尺寸智能計時晶振,二腳5032高速焊盤晶振,JXG53P2晶振

小尺寸智能計時晶振,二腳5032高速焊盤晶振,JXG53P2晶振

Jauch晶振規格	單位	JXG53P2晶振	石英晶振基本條件
標準頻率	f_nom	8~50MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-20°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:10μW
頻率公差	f_— l	±30,50× 10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.wzjingmei.com
頻率溫度特征	f_tem	-0.034,-0.04× 10-6/-40°C ～ +125°C	超出標準的規格請聯系我們.
負載電容	CL	12PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

小尺寸智能計時晶振,二腳5032高速焊盤晶振,JXG53P2晶振

如果由頻率計數器測量的頻率比目標頻率高，要增加陶瓷兩腳無源晶振的電容（CL，或Cd以及C 8）的值，以降低頻率到目標頻率，反之亦然。請檢查波形幅度是否改善或沒有經過我們調整頻率。如果它的改善，這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況。該晶振應正常后，諧振點的調整.Jauch晶振,貼片晶振,JXG53P2晶振,進口貼片晶振

如果波形幅度甚至沒有提高的頻率非常接近目標頻率，我們可以通過以下三種方法改進：方法1：降低產品線路外部電容（Cd和CG）的值，并通過高精度5032二腳貼片晶體具有較低負載電容（CL）。方法2：采用小電阻（RR）的晶體。方法3：使用鎘和CG的不等價的設計。

我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。我們建議您使用上面的方法來節省成本，保證安全。請用頻率計數器來測量所述晶體，以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進。如果頻率不符合規格，請采用晶體合適的CL值為根據您的目標頻率。請采用5032陶瓷面晶振具有較低的CL如果頻率比目標頻率，反之亦然高得多系統不能正常工作，由于輸出頻率會偏差很大。小尺寸智能計時晶振,二腳5032高速焊盤晶振,JXG53P2晶振

小尺寸智能計時晶振二腳5032高速焊盤晶振 JXG53P2晶振
