頻率:12.000MHz~50.000MHz

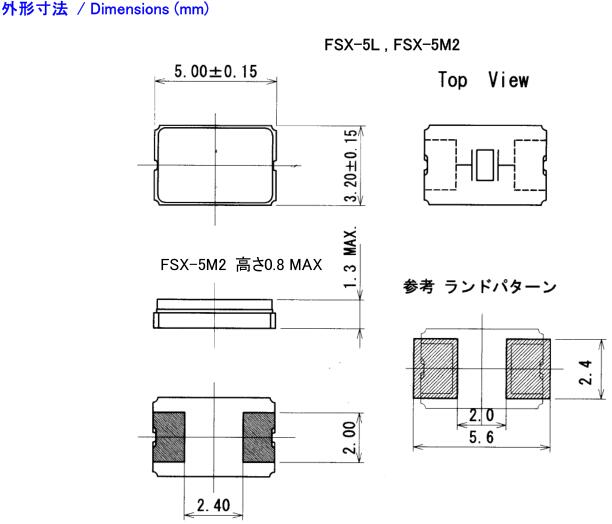

尺寸:5.0*3.2*1.3mm
富士晶振,耐高溫晶振,FSX-5M2壓電晶振.二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.
開始銷售晶體器件.1994年3月與韓國SUNNY ELECTRONICS CORP,山梨縣電波株式會社,Sunlead有限公司簽訂合同,擴大晶體器件的銷售模式.1998年4月引入了網絡分析儀,示波器和其他檢查設備以提高質量.1998年11月美國Transko Electronics,Inc.與之簽訂了購銷合同.2000年7月臺灣揚泰電子股份有限公司Fujicom晶振品牌簽約銷售.2001年1月推出自動晶體振蕩器檢查裝置.2005年8月傳輸方式介紹了自動晶體振蕩器檢查裝置.2008年6月與KEC簽訂合同,在日本銷售KEC半導體.十月在東京商業峰會上展出.開始銷售LED照明.十二月開始銷售高壓薄膜電容器.
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?;驌舸┑拈]門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將高質量石英晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英無源晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。SPXO晶體振蕩器,時鐘晶體振蕩器,FCO-100晶振
