頻率:156.25MHZ

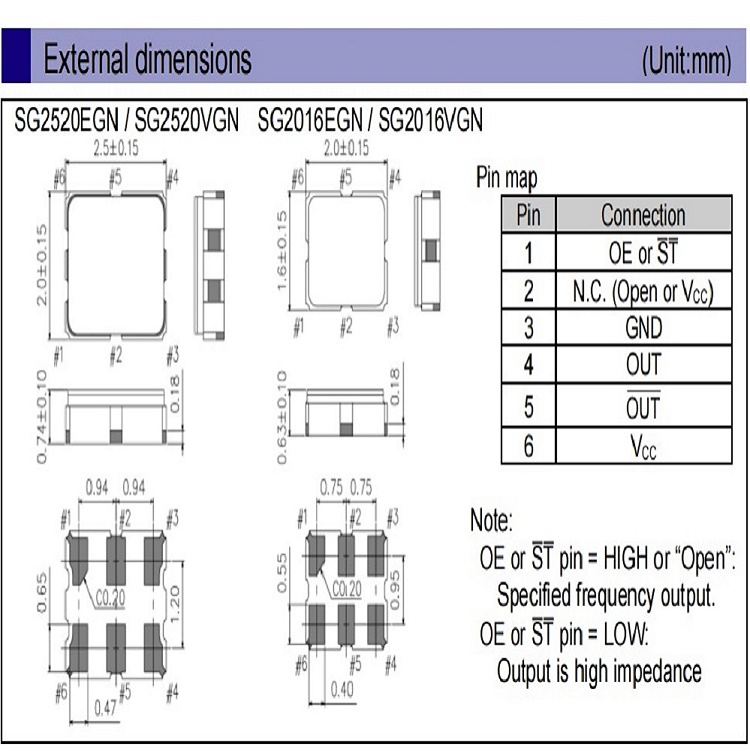

尺寸:2.0*1.6mm
愛普生LVDS晶振,SG2016VGN振蕩器,X1G0061110002,6G路由器晶振,尺寸為2.0*1.6mm,頻率為156.25MHZ,輸出邏輯LVDS,差分晶振LVDS,LVDS差分晶體振蕩器,OSC差分晶振,有源差分晶振,石英差分振蕩器,低電壓差分晶振,低耗能差分晶振,6G應用差分晶振,6G網絡設備差分晶振,6G將使網絡通信流量呈指數級增長。6G通信網絡要求高速寬頻帶,同時最大限度地減少噪音。這將實現與高頻率,低抖動用于通信設備的參考時鐘,其中將使用小尺寸光模塊。
SG2016VGN/SG2520VGN貼片差分晶振是非常受歡迎的SG3225VEN系列的下一代產品具有廣泛的可用頻率范圍,低抖動和改進的頻率容限的功能組合由于在更小的封裝中使用了帶有溫度補償?shù)膬?nèi)部設計IC,因此性能更好。產品非常適合用于網絡設備(路由器、交換機、光模塊等),數據中心,測試和測量設備,工廠自動化,高速轉換器,如ADC和DAC等應用程序.愛普生LVDS晶振,SG2016VGN振蕩器,X1G0061110002,6G路由器晶振.
愛普生LVDS晶振,SG2016VGN振蕩器,X1G0061110002,6G路由器晶振 參數表
Parameter | Symbol | Specification | Unit | Conditions | |||||||||||||
Min. | Typ. | Max. | |||||||||||||||
Maximum supply voltage | VCC | -0.3 | - | 4.0 | V | ||||||||||||
Input voltage | Vin | -0.3 | - | VCC + 0.5 | V |
一一 OE/ST terminal |
|||||||||||
Storage temperature range | T_stg | -55 | - | +125 | °C |
Parameter | Symbol | Specification | Unit | Conditions | |||||||||||||
Min. | Typ. | Max. | |||||||||||||||
Supply voltage | VCC | 1.71 | 1.8 | 1.89 | V | Suffix: E, Output option: A or C | |||||||||||
2.375 | 2.5 | 2.625 | V | Suffix: D | |||||||||||||
3.135 | 3.3 | 3.465 | V | Suffix: C | |||||||||||||
Supply voltage | GND | 0.0 | 0.0 | 0.0 | V | ||||||||||||
Operating temperature range | T_use | -40 | +25 | +85 | °C | Suffix: G | |||||||||||
-40 | +25 | +105 | °C | Suffix: H | |||||||||||||
LVDS load condition | L_LVDS | 100 | Ω |
Parameter | Symbol | Specification | Unit | Conditions | |||||||||||||
Min. | Typ. | Max. | |||||||||||||||
Output frequency *1 | fo |
|
|
156.25 | MHz | ||||||||||||
![]() |
f_tol | -25 | - | +25 | ×10-6 | Suffix: D | |||||||||||
-50 | - | +50 | ×10-6 |
![]() |
Parameter | Symbol | Specification | Unit | Conditions | |||||||||||||
Min. | Typ. | Max. | |||||||||||||||
Startup time | t_str | - | - | 10 | ms | t = 0 at 90 % VCC | |||||||||||
Current consumption | ICC | - | - | 25 | mA |
Output option: A, fo < 212 MHz VCC = 2.5 V, 3.3 V Typ. |
|||||||||||
- | - | 28 | mA |
Output option: A, fo ≥ 212 MHz VCC = 2.5 V, 3.3 V Typ. |
|||||||||||||
- | - | 30 | mA |
Output option: B, fo < 212 MHz VCC = 2.5 V, 3.3 V Typ. |
|||||||||||||
- | - | 35 | mA |
Output option: B, fo ≥ 212 MHz VCC = 2.5 V, 3.3 V Typ. |
|||||||||||||
- | - | 25 | mA |
Output option: C, fo < 212 MHz VCC = 2.5 V, 3.3 V Typ. |
|||||||||||||
- | - | 28 | mA |
Output option: C, 212 MHz ≤ fo < 392 MHz VCC = 2.5 V, 3.3 V Typ. |
|||||||||||||
- | - | 30 | mA |
Output option: C, fo ≥ 392 MHz VCC = 2.5 V, 3.3 V Typ. |
|||||||||||||
- | - | 25 | mA |
Output option: A or C VCC = 1.8 V Typ. |
|||||||||||||
Disable current | I_dis | - | - | 20 | mA | OE = GND | |||||||||||
Stand-by current | I_std | - | - | 30 | μA |
![]() ![]() |
|||||||||||
- | - | 60 | μA |
![]() ![]() |
|||||||||||||
Rise time / Fall time | tr / tf | - | - | 0.35 | ns | 20 % - 80 % of VSW | |||||||||||
Symmetry | SYM | 45 | 50 | 55 | % | At output crossing point | |||||||||||
Output voltage | VOD | 250 | - | 450 | mV | Output option: A | |||||||||||
400 | - | 800 | mV |
Output option: B Not available for VCC = 1.8 V Typ. |
|||||||||||||
300 | - | 600 | mV | Output option: C | |||||||||||||
dVOD | - | - | 50 | mV | |VOD1 - VOD2 | | ||||||||||||
VOS | 1.15 | - | 1.35 | V | VCC = 2.5 V, 3.3 V Typ. | ||||||||||||
0.65 | - | 0.85 | V | VCC = 1.8 V Typ. | |||||||||||||
dVOS | - | - | 50 | mV | |VOS1 - VOS2 | | ||||||||||||
Differential swing | VSW | 500 | - | 900 | mV | Output option: A | |||||||||||
800 | - | 1 600 | mV |
Output option: B Not available for VCC = 1.8 V Typ. |
|||||||||||||
600 | - | 1 200 | mV | Output option: C | |||||||||||||
Input voltage | VIH | 70 % VCC | - | - | V |
![]() ![]() |
|||||||||||
VIL | - | - | 30 % VCC | V | |||||||||||||
Output disable time (OE) | tstp_oe | - | - | 100 | ns | OE terminal HIGH → LOW | |||||||||||
Output disable time (ST) | tstp_st | - | - | 100 | ns |
![]() ![]() |
|||||||||||
Output enable time (OE) | tsta_oe | - | - | 500 | ns | OE terminal LOW → HIGH | |||||||||||
Output enable time (ST) | tsta_st | - | - | 10 | ms |
![]() ![]() |
|||||||||||
Phase jitter VCC = 2.5 V, 3.3 V Typ. Offset frequency fo < 50 MHz; 12 kHz to 5 MHz fo ≥ 50 MHz: 12 kHz to 20 MHz |
tPJ | - | - | 250 | fs | fo < 100 MHz | |||||||||||
- | - | 100 | fs | 100 MHz ≤ fo ≤ 156 MHz | |||||||||||||
- | - | 60 | fs | 156 MHz < fo ≤ 212 MHz | |||||||||||||
- | - | 50 | fs | fo > 212 MHz | |||||||||||||
Phase jitter VCC = 1.8 V Typ. Offset frequency fo < 50 MHz: 12 kHz to 5 MHz fo ≥ 50 MHz: 12 kHz to 20 MHz |
- | - | 400 | fs | fo < 100 MHz | ||||||||||||
- | - | 130 | fs | 100 MHz ≤ fo ≤ 156 MHz | |||||||||||||
- | - | 70 | fs | 156 MHz < fo ≤ 212 MHz | |||||||||||||
- | - | 60 | fs | fo > 212 MHz |
產品特性:
有源晶體振蕩器(SPXO)
頻率范圍: 25MHz至500MHz
輸出:LVDS
電源電壓:1.8 V型。/ 2.5 V/ 3.3V類型
工作溫度:-40℃~ +105℃
更多相關日本愛普生晶振型號
編碼 | 晶振廠家 | 型號 | 頻率 | 尺寸 | 輸出方式 | 電源電壓 | 工作溫度 |
X1G0042410001 | 愛普生晶振 | SG3225VAN | 125.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410002 | 愛普生晶振 | SG3225VAN | 125.006250 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410004 | 愛普生晶振 | SG3225VAN | 100.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410005 | 愛普生晶振 | SG3225VAN | 200.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410006 | 愛普生晶振 | SG3225VAN | 400.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410007 | 愛普生晶振 | SG3225VAN | 106.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410008 | 愛普生晶振 | SG3225VAN | 212.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410009 | 愛普生晶振 | SG3225VAN | 74.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410010 | 愛普生晶振 | SG3225VAN | 148.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410011 | 愛普生晶振 | SG3225VAN | 75.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410012 | 愛普生晶振 | SG3225VAN | 150.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410014 | 愛普生晶振 | SG3225VAN | 156.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410015 | 愛普生晶振 | SG3225VAN | 312.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410016 | 愛普生晶振 | SG3225VAN | 312.515625 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410017 | 愛普生晶振 | SG3225VAN | 161.132800 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410020 | 愛普生晶振 | SG3225VAN | 125.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410021 | 愛普生晶振 | SG3225VAN | 125.006250 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410023 | 愛普生晶振 | SG3225VAN | 100.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410024 | 愛普生晶振 | SG3225VAN | 200.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410025 | 愛普生晶振 | SG3225VAN | 400.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410026 | 愛普生晶振 | SG3225VAN | 106.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410027 | 愛普生晶振 | SG3225VAN | 212.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410028 | 愛普生晶振 | SG3225VAN | 74.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410029 | 愛普生晶振 | SG3225VAN | 148.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410030 | 愛普生晶振 | SG3225VAN | 75.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410031 | 愛普生晶振 | SG3225VAN | 150.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410033 | 愛普生晶振 | SG3225VAN | 156.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410034 | 愛普生晶振 | SG3225VAN | 312.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410035 | 愛普生晶振 | SG3225VAN | 312.515625 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410036 | 愛普生晶振 | SG3225VAN | 161.132800 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -40 to 85 °C |
X1G0042410039 | 愛普生晶振 | SG3225VAN | 125.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410040 | 愛普生晶振 | SG3225VAN | 125.006250 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410042 | 愛普生晶振 | SG3225VAN | 100.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410043 | 愛普生晶振 | SG3225VAN | 200.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410044 | 愛普生晶振 | SG3225VAN | 400.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410045 | 愛普生晶振 | SG3225VAN | 106.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410046 | 愛普生晶振 | SG3225VAN | 212.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410047 | 愛普生晶振 | SG3225VAN | 74.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410048 | 愛普生晶振 | SG3225VAN | 148.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410049 | 愛普生晶振 | SG3225VAN | 75.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410050 | 愛普生晶振 | SG3225VAN | 150.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410052 | 愛普生晶振 | SG3225VAN | 156.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410053 | 愛普生晶振 | SG3225VAN | 312.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410054 | 愛普生晶振 | SG3225VAN | 312.515625 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410055 | 愛普生晶振 | SG3225VAN | 161.132800 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410058 | 愛普生晶振 | SG3225VAN | 125.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410059 | 愛普生晶振 | SG3225VAN | 125.006250 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410061 | 愛普生晶振 | SG3225VAN | 100.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410062 | 愛普生晶振 | SG3225VAN | 200.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410063 | 愛普生晶振 | SG3225VAN | 400.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410064 | 愛普生晶振 | SG3225VAN | 106.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410065 | 愛普生晶振 | SG3225VAN | 212.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410066 | 愛普生晶振 | SG3225VAN | 74.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410067 | 愛普生晶振 | SG3225VAN | 148.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410068 | 愛普生晶振 | SG3225VAN | 75.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410069 | 愛普生晶振 | SG3225VAN | 150.000000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410071 | 愛普生晶振 | SG3225VAN | 156.250000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410072 | 愛普生晶振 | SG3225VAN | 312.500000 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
X1G0042410073 | 愛普生晶振 | SG3225VAN | 312.515625 MHz | 3.20 x 2.50 x 1.20 mm | LVDS | 2.250 to 3.630 V | -20 to 70 °C |
