愛普生晶振,溫補晶振,TG5032SBN晶振,X1G0045810085晶振

頻率：10~40MHZ

尺寸：5.0*3.2mm

小型SMD日產晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛

訂購熱線：86-0755-27838351

伴隨信息化社會的進程,現在石英晶振元器件已被廣泛應用于各種電子設備以及家電產品之中,日趨重要. 愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.通過上述工作,我們將為社會的發展以及實現更舒暢的未來而竭誠奉獻.

愛普生晶振,溫補晶振,TG5032SBN晶振,X1G0045810085晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM-2.0 PPM,工作溫度范圍:-30度至85度,電源電壓:1.8V-3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。

項目	符號	規格說明	條件
輸出頻率范圍	f0	10~40MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	2.7V to 5.5V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.wzjingmei.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCC Max.	ST 終端
輸入電壓	VIL	20 % VCC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

愛普生TCXO進口日產晶振型號列表:

Model

Frequency

LxWxH

Output Wave

F.Tol@25°C

Ope Temperature

Freq/Temp

I [Max]

Freq. Control

25°C Aging

TG5032SBN

24.576000 MHz

5.00 x 3.20 x 1.45 mm

Clipped sine wave

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

TG5032SBN

10.000000 MHz

5.00 x 3.20 x 1.45 mm

Clipped sine wave

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

TG5032SBN

15.360000 MHz

5.00 x 3.20 x 1.45 mm

Clipped sine wave

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

TG5032CBN

19.200000 MHz

5.00 x 3.20 x 1.45 mm

Clipped sine wave

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

TG5032SBN

26.000000 MHz

5.00 x 3.20 x 1.45 mm

Clipped sine wave

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

TG5032SBN

25.000000 MHz

5.00 x 3.20 x 1.45 mm

Clipped sine wave

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

TG5032SBN

40.000000 MHz

5.00 x 3.20 x 1.45 mm

Clipped sine wave

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

TG5032SBN

50.000000 MHz

5.00 x 3.20 x 1.45 mm

Clipped sine wave

+/-0.9 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-1ppm

TG5032SBN

30.720000 MHz

5.00 x 3.20 x 1.45 mm

Clipped sine wave

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

TG5032SBN

20.000000 MHz

5.00 x 3.20 x 1.45 mm

Clipped sine wave

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

TG5032SBN

19.440000 MHz

5.00 x 3.20 x 1.45 mm

Clipped sine wave

+/-1.0 ppm

-40 to +85 °C

+/-0.28 ppm

≤ 5.0 mA

+/-0.5ppm

愛普生TCXO進口日產晶振編碼列表:

X1G0045810085	TG5032SBN	24.576000 MHz	5.00 x 3.20 x 1.45 mm	Clipped sine wave	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA	+/-0.5ppm
X1G0045810086	TG5032SBN	10.000000 MHz	5.00 x 3.20 x 1.45 mm	Clipped sine wave	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA	+/-0.5ppm
X1G0045810088	TG5032SBN	15.360000 MHz	5.00 x 3.20 x 1.45 mm	Clipped sine wave	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA	+/-0.5ppm
X1G0045810091	TG5032CBN	19.200000 MHz	5.00 x 3.20 x 1.45 mm	Clipped sine wave	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA	+/-0.5ppm
X1G0045810092	TG5032SBN	26.000000 MHz	5.00 x 3.20 x 1.45 mm	Clipped sine wave	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA	+/-0.5ppm
X1G0045810093	TG5032SBN	25.000000 MHz	5.00 x 3.20 x 1.45 mm	Clipped sine wave	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA	+/-0.5ppm
X1G0045810094	TG5032SBN	40.000000 MHz	5.00 x 3.20 x 1.45 mm	Clipped sine wave	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA	+/-0.5ppm
X1G0045810095	TG5032SBN	50.000000 MHz	5.00 x 3.20 x 1.45 mm	Clipped sine wave	+/-0.9 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA	+/-1ppm
X1G0045810096	TG5032SBN	30.720000 MHz	5.00 x 3.20 x 1.45 mm	Clipped sine wave	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA	+/-0.5ppm
X1G0045810097	TG5032SBN	20.000000 MHz	5.00 x 3.20 x 1.45 mm	Clipped sine wave	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA	+/-0.5ppm
X1G0045810098	TG5032SBN	19.440000 MHz	5.00 x 3.20 x 1.45 mm	Clipped sine wave	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA	+/-0.5ppm

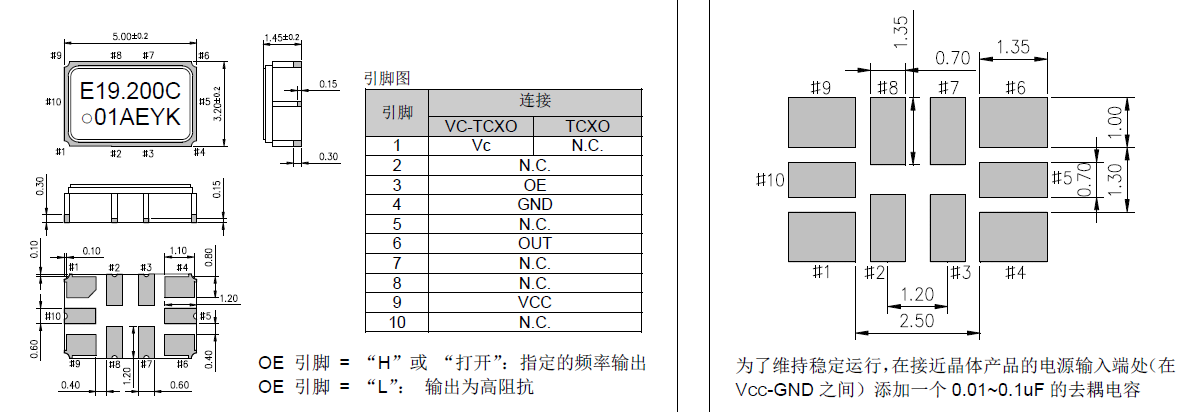

TG5032CBN 5032

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于5032貼片晶振器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。愛普生晶振,溫補晶振,TG5032SBN晶振,X1G0045810085晶振

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存無人機晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至5032貼片振蕩器使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

10腳貼片有源晶振 TG5032SBN晶振 X1G0045810085晶振
