愛普生晶振,SG-8018CE晶振,石英晶體振蕩器

頻率：0.67MHZ~170MHZ

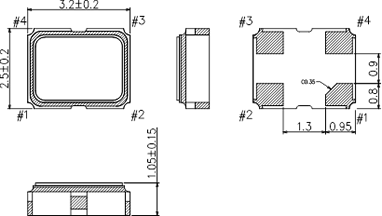

尺寸：3.2x2.5mm

小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升.改變了傳統的生產工藝，使產品在各項參數得到了很大的改良,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.

訂購熱線：86-0755-27838351

愛普生晶振,SG-8018CE晶振,石英晶體振蕩器

EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是全球數一數二的晶振制造商,是數碼映像領域的全球領先企業.全稱為愛普生拓優科夢（Epson Toyocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出體積更小,更高性能或全新功能的電子元器件.愛普生晶振在32.768KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶體元器件已以23%的市場占有率位于業界第一.主要產品系列:無源晶振,有源晶振,可編程晶振,SMD crystal,DIP crystal,石英晶體振蕩器,溫補晶振,壓控石英水晶振蕩子,VC-TCXO等等.獨創QMEMS技術,生產出更小更高性能和全新功能的晶振產品.全球晶振產品市場占有率最大.可編程晶振能適應各種客戶的獨特需求.由于其制造工藝處于世界頂尖水平,價格也是相對于其他平牌要高.被廣泛的應用于各類計量?jī)x表,醫療電子設備,汽車電子和各類高端消費類電子產品.
2010年晶振全球廠家排名中,在占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還達不到愛普生本身的要求.他們要求的是在元器件占領NO1.因此除了KHZ，MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHZ為止高頻的表面聲波（SAW）元器件.

愛普生晶振,SG-8018CE晶振,石英晶體振蕩器

愛普生KHZ產品分有貼片SMD和圓柱DIP。

KHZ中愛普生是以32.768KHZ最為出名的。32.768K晶振是一款數字電路板都要使用到的重要部件，有人比喻為電路板的心跳發生器，也就是說心如果停止了跳動，那么電路板也將無法進行穩定的工作了。32.768K中愛普生C-002RX是一款受歡迎的圓柱音叉晶振，體積只有2*6mm。與日本KDS的DT-26同體積同參數。

因此說道的四款型號晶振都是可以相互替換使用的。只是有客戶比較鐘愛某個品牌，或者是上級有要求一定要用什么品牌的。C-002RX具有的優點有

1，超小型、薄型、質地輕的音叉圓柱晶振，使焊接更為方便簡單

2，具備優良的耐熱性、耐環境特性

3，金屬外殼的使用使得產品在封裝時能發揮比陶瓷外殼更好的耐沖擊性。

愛普生除此C-002RX晶振，C-001也是工藝中比較常用到的音叉晶振，體積大概只有3*8mm。只是2*6體積稍微小一點，比較受廣發消費者的愛戴。同此相比，當然也有比2*6更小的體積了，例如體積只有5*1.5mm的C-004R圓柱晶振，4.5*1.2mm的C-005R圓柱晶振。價格相對來說都是比較貴的。因?yàn)轶w積小就意味著占用空間小。

KHZ貼片系列，愛普生在這一系列上做的可是相當?shù)淖吭?，?/span>貼片晶振最小體積做到了2.05*1.25*0.35mm。在這之前最小的體積基本上就是3.2*1.5mm。愛普生的不斷突破使其在市場上占有絕對的優勢。只是這款貼片晶振價格是相當?shù)陌嘿F。因?yàn)槔锩婢サ脑叫?，就代表工藝越?fù)雜。

該貼片晶振具有的優點

1，高精度小型表面貼片型石英晶體諧振器

2, 輕薄型與小型化為高端產品帶來了更大的方便

3，可發揮優良的電氣特性

4，金屬外殼的使用使得產品在封裝時能發揮比陶瓷外殼更好的耐沖擊性。

SG-8018CE

項目		符號	規格說明				條件
電源電壓		V_CC	1.80 V Typ.		2.50 V Typ.	3.30 V Typ.
電源電壓		V_CC	1.62 to 1.98V	1.98 to 2.20V	2.20 to 2.80V	2.70 to 3.63 V
輸出頻率范圍		f₀	0.67 MHz to 170 MHz
儲存溫度		T_stg	-40°C to +125°C				裸存
工作溫度		T_use	H: -40°C to +105°C
頻率穩定度 *1		f_tol	J: ±50 × 10^-6				T_use= -40°C to +105°C
功耗		I_CC	3.2mA Max.	3.3mA Max.	3.4mA Max.	3.5mA Max.	T_use=+105°C		無負載條件 f₀= 20 MHz
			2.7mA Typ.		2.9mA Typ.	3.0mA Typ.	T_use=+25°C		無負載條件 f₀= 20 MHz
			5.5mA Max.	5.8mA Max.	6.7mA Max.	8.1mA Max.	T_use=+105°C		無負載條件 f₀= 170 MHz
			4.7mA Typ.		5.7mA Typ.	6.8mA Typ.	T_use=+25°C		無負載條件 f₀= 170 MHz
輸出禁用電流		I_dis	3.2mA Max.	3.2mA Max.	3.3mA Max.	3.5mA Max.	OE=GND , f₀ = 170 MHz
待機電流		I_std	0.9μA Max.	1.0μA Max.	1.5μA Max.	2.5μA Max.	T_use=+105°C		ST = GND
待機電流		I_std	0.3μA Typ.	0.4μA Typ.	0.5μA Typ.	1.1μA Typ.	T_use= +25°C		ST = GND
占空比		SYM	45% to 55%				50% V_CC 級
輸出電壓 (DC特性)		V_OH	90% V_CC Min.				[mA]
							tr / tf	V_CC		A	B	C	D
							默認 (f₀>40MHz) 快速	I_OH		-2.5	-3.5	-4.0	-5.0
							默認 (f₀>40MHz) 快速	I_OL		2.5	3.5	4.0	5.0
							默認 (f₀≦40MHz)	I_OH		-1.5	-2.0	-2.5	-3.0
		V_OL	10% V_CC Max.				默認 (f₀≦40MHz)	I_OL		1.5	2.0	2.5	3.0
							緩慢	I_OH		-1.0	-1.5	-2.0	-2.5
							緩慢	I_OL		1.0	1.5	2.0	2.5
							A: 1.62 to 1.98 V , B: 1.98 to 2.20 V C: 2.20 to 2.80 V , D: 2.70 to 3.63 V
輸出負載條件 (CMOS)		L_CMOS	15pF Max.
輸入電壓		V_IH	70% V_CC Min.				OE or ST
輸入電壓		V_IL	30% V_CC Max.				OE or ST
上升/下降時間	默認	tr / tf	3.0 ns Max.				f₀> 40MHz		20% V_CC to 80% V_CC級 L_CMOS=15pF
	默認		6.0 ns Max.				f₀ ≦ 40MHz
	快速		3.0 ns Max.				f₀=0.67to170MHz
	緩慢		10.0 ns Max.				f₀=0.67to20MHz
禁用時間		t_stp	1 μs Max.				從OE和ST 引腳越過30%的V_CC時測量
啟用時間		t_sta	1 μs Max.				從OE引腳越過70%的V_CC時測量
恢復時間		t_res	3 ms Max.				從ST引腳跨越70%V_CC時測量
振蕩器啟動時間		t_str	3 ms Max.				從V_CC達到其額定的最小值，1.62 V隨時間測量
頻率老化		f_aging	這包含在頻率容差規范				+25°C, 10年

SG-8018CE晶振可編程晶振晶體振蕩器 3225mm晶振
