ECS晶振CSM-4AX,ECS-160-S-28AX-TR進口晶振

頻率：16MHZ

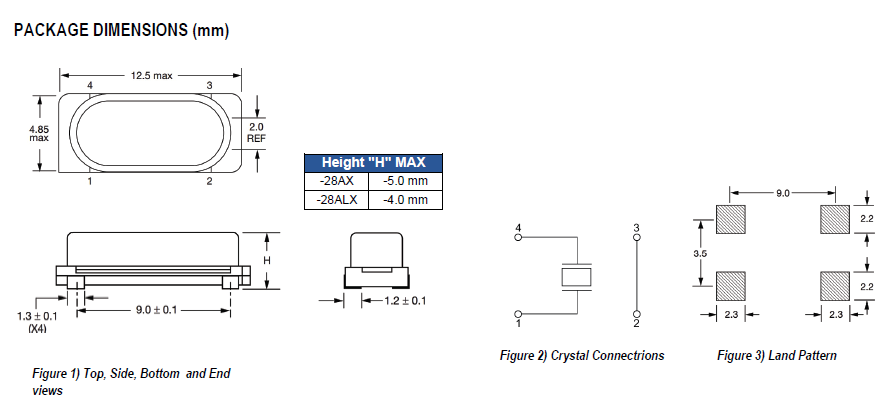

尺寸：12.50mm x 4.85mm

ECS晶振CSM-4AX,ECS-160-S-28AX-TR進口晶振,ECS晶振,CSM-4AX石英晶體諧振器,ECS-160-S-28AX-TR進口晶振,無源晶振,歐美晶振,伊西斯晶振,攝像機晶振,手持設備產品晶振,數碼相機晶振,無線路由器晶振,錄音機晶振,ECS-184-20-28AX-TR,ECS-250-18-28AX.

訂購熱線：86-0755-27838351

ECS晶振CSM-4AX,ECS-160-S-28AX-TR進口晶振,ECS晶振,CSM-4AX石英晶體諧振器,ECS-160-S-28AX-TR進口晶振,無源晶振,歐美晶振,伊西斯晶振,攝像機晶振,手持設備產品晶振,數碼相機晶振,無線路由器晶振,錄音機晶振.

大型高密度封裝諧振器,陶瓷表面SMD四腳晶振,CSM-12晶振

ECS晶振CSM-4AX,ECS-160-S-28AX-TR進口晶振

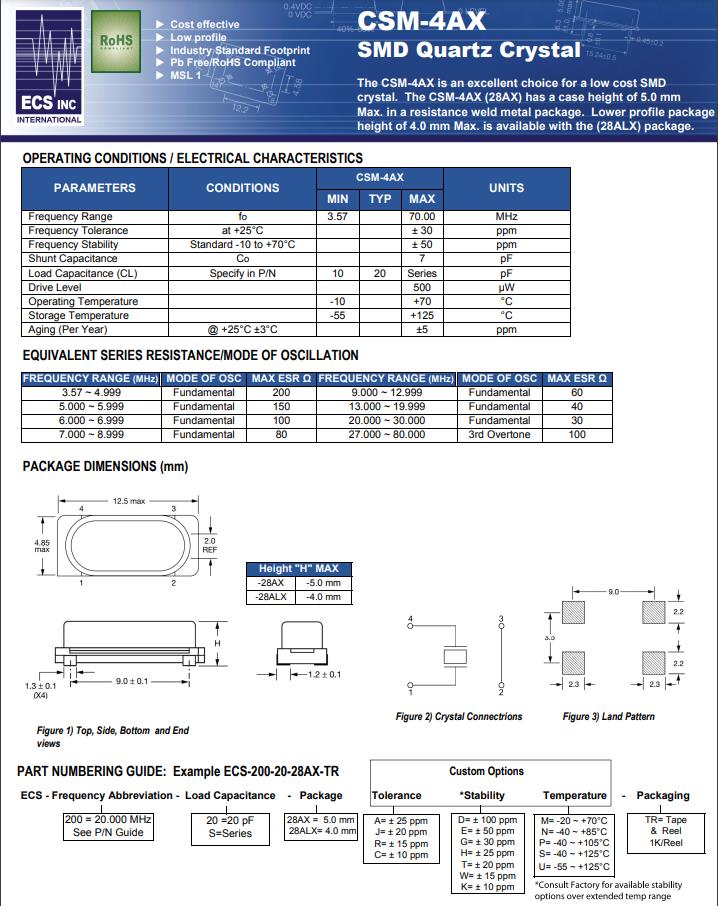

ECS晶振規格	單位	CSM-4AX晶振	石英晶振基本條件
標準頻率	f_nom	16 MHz	標準頻率，可提供其他頻率
儲存溫度	T_stg	-55℃~+125℃	裸存
工作溫度	T_use	-10℃~+70℃	標準溫度
激勵功率	DL	100 μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.wzjingmei.com
頻率溫度特征	f_tem	±50ppm	超出標準的規格請聯系我們.
負載電容	CL	20pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	40 Ω max	@25°C
頻率老化	f_age	±5×10-6/year Max.	+25°C,第一年

ECS晶振CSM-4AX,ECS-160-S-28AX-TR進口晶振

大型高密度封裝諧振器,陶瓷表面SMD四腳晶振,CSM-12晶振

ECS晶振CSM-4AX,ECS-160-S-28AX-TR進口晶振使用注意事項

關于沖洗清潔音叉型晶振由于采用小型、薄型的無源晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗貼片晶振。

關于機械性沖擊

(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。

在使之落下或?qū)λ┘記_擊之時，在使用之前，建議確認一下振蕩檢查等的條件。

(2) 無源高精度晶體與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。

(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。ECS晶振CSM-4AX,ECS-160-S-28AX-TR進口晶振

耐焊性

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞陶瓷面貼片晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

csm-4AX

ECS原廠編碼	型號	頻率	頻率穩定度	頻率偏差	負載電容	電阻	工作溫度
ECS-100-20-28AX-TR	CSM-4AX	10MHz	±50ppm	±30ppm	20pF	60 Ohm	-10°C ~ 70°C
ECS-110.5-20-28AX-TR	CSM-4AX	11.0592MHz	±50ppm	±30ppm	20pF	60 Ohm	-10°C ~ 70°C
ECS-120-18-28AX-TR	CSM-4AX	12MHz	±50ppm	±30ppm	18pF	60 Ohm	-10°C ~ 70°C
ECS-120-32-28AX-TR	CSM-4AX	12MHz	±50ppm	±30ppm	32pF	60 Ohm	-10°C ~ 70°C
ECS-120-S-28AX-TR	CSM-4AX	12MHz	±50ppm	±30ppm	Series	60 Ohm	-10°C ~ 70°C
ECS-122.8-20-28AX-TR	CSM-4AX	12.288MHz	±50ppm	±30ppm	20pF	60 Ohm	-10°C ~ 70°C
ECS-143-20-28AX-TR	CSM-4AX	14.31818MHz	±50ppm	±30ppm	20pF	40 Ohm	-10°C ~ 70°C
ECS-147.4-20-28AX-TR	CSM-4AX	14.7456MHz	±50ppm	±30ppm	20pF	40 Ohm	-10°C ~ 70°C
ECS-147.4-S-28AX-TR	CSM-4AX	14.7456MHz	±50ppm	±30ppm	Series	40 Ohm	-10°C ~ 70°C
ECS-160-20-28AX-TR	CSM-4AX	16MHz	±50ppm	±30ppm	20pF	40 Ohm	-10°C ~ 70°C
ECS-160-S-28AX-TR	CSM-4AX	16MHz	±50ppm	±30ppm	Series	40 Ohm	-10°C ~ 70°C
ECS-184-20-28AX-TR	CSM-4AX	18.432MHz	±50ppm	±30ppm	20pF	40 Ohm	-10°C ~ 70°C
ECS-200-20-28AX-TR	CSM-4AX	20MHz	±50ppm	±30ppm	20pF	30 Ohm	-10°C ~ 70°C
ECS-240-12-28AX-TR	CSM-4AX	24MHz	±50ppm	±30ppm	12pF	30 Ohm	-10°C ~ 70°C
ECS-240-20-28AX-TR	CSM-4AX	24MHz	±50ppm	±30ppm	20pF	30 Ohm	-10°C ~ 70°C
ECS-250-18-28AX	CSM-4AX	25MHz	±50ppm	±30ppm	18pF	30 Ohm	-10°C ~ 70°C
ECS-250-20-28AX-F-TR	CSM-4AX	25MHz	±50ppm	±30ppm	20pF	30 Ohm	-10°C ~ 70°C
ECS-36-20-28AX-TR	CSM-4AX	3.6864MHz	±50ppm	±30ppm	20pF	200 Ohm	-10°C ~ 70°C
ECS-40-20-28AX-TR	CSM-4AX	4MHz	±50ppm	±30ppm	20pF	200 Ohm	-10°C ~ 70°C
ECS-60-32-28AX-TR	CSM-4AX	6MHz	±50ppm	±30ppm	32pF	100 Ohm	-10°C ~ 70°C
ECS-73-20-28AX-TR	CSM-4AX	7.3728MHz	±50ppm	±30ppm	20pF	80 Ohm	-10°C ~ 70°C
ECS-80-16-28AX-TR	CSM-4AX	8MHz	±50ppm	±30ppm	16pF	80 Ohm	-10°C ~ 70°C
ECS-100-18-9X	ECS-3X9X	10MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-110.5-18-9X	ECS-3X9X	11.0592MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-120-18-9X	ECS-3X9X	12MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-143-18-9X	ECS-3X9X	14.31818MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-147.4-18-9X	ECS-3X9X	14.7456MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-160-18-9X	ECS-3X9X	16MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-184-18-9X	ECS-3X9X	18.432MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-196.6-18-9X	ECS-3X9X	19.6608MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-200-18-9X	ECS-3X9X	20MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-245.7-18-9X	ECS-3X9X	24.576MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-250-18-9X	ECS-3X9X	25MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-270-18-9X	ECS-3X9X	27MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-320-18-9X-F	ECS-3X9X	32MHz	±50ppm	±50ppm	18pF	100 Ohm	-10°C ~ 60°C
ECS-327-18-9X-F	ECS-3X9X	32.768MHz	±50ppm	±50ppm	18pF	100 Ohm	-10°C ~ 60°C
