頻率:32.768KHZ

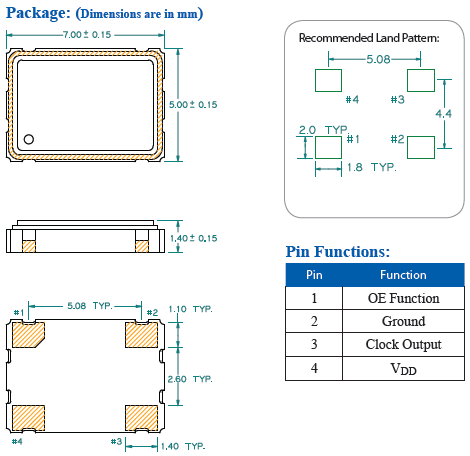

尺寸:7.0*5.0*1.4mm
有源時鐘晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
百利通亞陶晶振,KN石英晶體振蕩器,石英貼片晶振.有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.
Diodes 公司為領先業界的高質量應用特定標準產品全球制造商與供貨商,產品涵蓋廣泛領域,包括獨立、邏輯、模擬及混合訊號半導體市場.Diodes 服務的市場包括消費性電子、計算機、通訊、工業及汽車市場.Diodes有源晶振的產品包括二極管、整流器、晶體管、MOSFET、保護裝置、特定功能數組、單閘極邏輯、放大器與比較器、霍爾效應與溫度傳感器、電源管理裝置 (包括 LED 驅動器)、AC-DC 轉換器與控制器、DC-DC 開關與線性穩壓器,以及電壓參考與特殊功能裝置 (例如 USB 電源開關、負載開關、電壓監控器及馬達控制器).
百利通亞陶晶振 |
KN晶振 |
輸出類型 |
CMOS |
輸出負載 |
15pF |
振蕩模式 |
基本/第三泛音 |
電源電壓 |
+1.8V |
頻率范圍 |
32.768KHZ |
頻率穩定度 |
±20~±50ppm |
工作溫度 |
-20℃~+70℃ -40℃~+85℃ |
保存溫度 |
-55℃~+125℃ |
電壓卷(最大值)/ VOH(最小值) |
0.1 VDD / 0.9 VDD |
啟動時間 |
5 ms Max |
相位抖動(12兆赫~20兆赫) |
1個PS最大 |
老化率 |
±3 ppm /年最大 |
如何正確的使用有源晶振
電處理:
將電源連接到有源石英貼片晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.
有源晶振的負載電容與阻抗
負載電容與阻抗32.768K時鐘振蕩器設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如:失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將32.768K晶振輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的高質量石英晶振產品特性,并導致塑料封裝里的線路擊穿.
