CTS晶振,貼片晶振,402晶振,402F2401XIAR晶振

頻率：16~60MHZ

尺寸：2.0×1.6mm

小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良。,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.

訂購熱線：86-0755-27838351

CTS晶振公司成立于1896年,CTS晶振公司(NYSE:CTS)是一個領先的設計師和制造商的傳感器、執行器和電子組件.石英晶振在航空航天、通訊、國防、工業、信息技術、醫療和交通運輸市場。CTS晶振公司在北美、亞洲和歐洲擁有12個生產基地，致力于為全球各地的工業伙伴提供先進的技術、卓越的客戶服務和優越的價值。CTS晶振公司的目標是在技術的前沿，為世界各地的產品和服務的創造和提升提供創新的石英晶振,晶體振蕩器,傳感、連接和運動解決方案。

CTS晶振公司為信息技術和電信市場提供貼片晶振,溫補晶振,石英晶體振蕩器等多種電子元件。這些石英晶振可以在宏小區基站發現，小蜂窩基站、衛星通信系統、回程通信的應用，以及無線和有線基礎設施。CTS晶振公司在信息技術和電信市場的創新支持市場部門的發展趨勢，如低功耗，更小的形式因素，增加帶寬需求和物聯網（物聯網）。貼片石英晶體,超小型貼片晶振,402晶振,402F2401XIAR晶振

JK-1

CTS晶振,貼片晶振,402晶振,402F2401XIAR晶振，貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

2016mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.貼片石英晶體,超小型貼片晶振,402晶振,402F2401XIAR晶振

JK-2

CTS晶振規格	單位	402晶振	石英晶振基本條件
標準頻率	f_nom	16.00MHZ~60.0MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +90°C	裸存
工作溫度	T_use	-20°C ～ +70°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30 × 10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.wzjingmei.com
頻率溫度特征	f_tem	±20 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

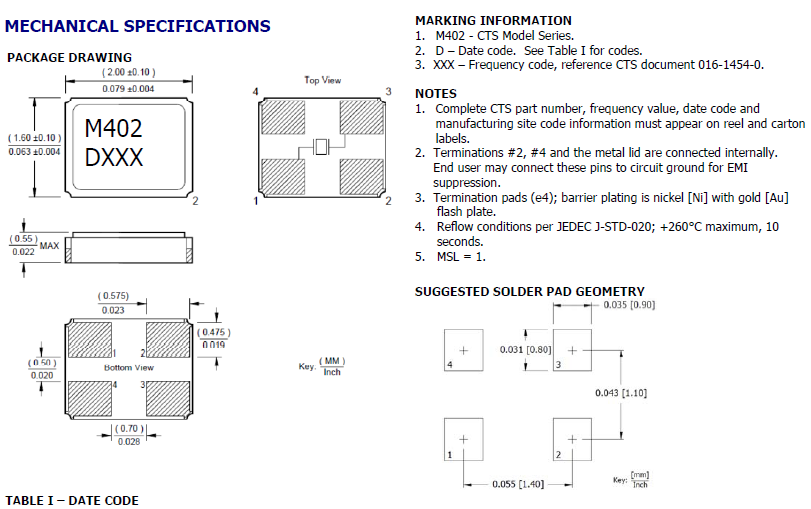

JK-3

貼片石英晶體,超小型貼片晶振,402晶振,402F2401XIAR晶振

JK-4

使用每種產品時，請在產品規格說明或產品目錄規定使用條件下使用。石英晶體產品的設計和生產滿足它的規格書。通過嚴格的出廠前可靠性測試以提供高質量高可靠性的產品.但是為了產品的品質和可靠性，必須在適當?shù)臈l件下存儲，安裝，運輸。請注意以下的注意事項并在最佳的條件下使用石英晶體振蕩器產品，我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任。
所有產品的共同點
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。
3：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。）
5：鹵化合物
請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。貼片石英晶體,超小型貼片晶振,402晶振,402F2401XIAR晶振

JK-5

貼片石英晶體超小型貼片晶振 402晶振 402F2401XIAR晶振
