頻率：12-54MHZ

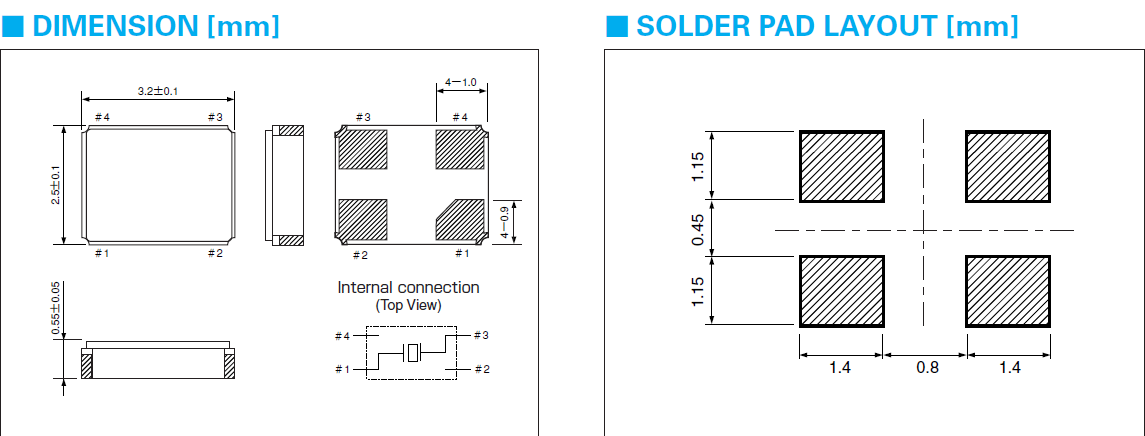

尺寸：3.2*2.5mm
CITIZEN晶振,貼片晶振,CS325晶振,3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
超小型石英貼片晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于貼片晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用
|
西鐵城晶振規格 |
單位 |
晶振頻率 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
12-54MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
50~100μW |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±30~50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30~50× 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
16pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
| Manufacturer Part Number原廠編碼 | Manufacturer廠家 | Description 參數 | Series型號 | Type 系列 | Frequency | Frequency Stability頻率穩定度 | ESR (Equivalent Series Resistance)電阻 | Operating Temperature 工作溫度 | Ratings | Mounting Type安裝類型 | Package / Case包裝/封裝 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| CS325-19.069928MABJ-UT | Citizen Finedevice Co Ltd | CRYSTAL 19.069928MHZ 18PF SMD | CS325 | MHz Crystal | 19.069928MHz | ±50ppm | 120 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.024" (0.60mm) |
| CS325-19.069928MABJ-UT | Citizen Finedevice Co Ltd | CRYSTAL 19.069928MHZ 18PF SMD | CS325 | MHz Crystal | 19.069928MHz | ±50ppm | 120 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.024" (0.60mm) |
| CS325-19.069928MABJ-UT | Citizen Finedevice Co Ltd | CRYSTAL 19.069928MHZ 18PF SMD | CS325 | MHz Crystal | 19.069928MHz | ±50ppm | 120 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.024" (0.60mm) |
| CS325-18.9375MABJ-UT | Citizen Finedevice Co Ltd | CRYSTAL 18.9375MHZ 18PF SMD | CS325 | MHz Crystal | 18.9375MHz | ±50ppm | 120 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.024" (0.60mm) |
| CS325-18.9375MABJ-UT | Citizen Finedevice Co Ltd | CRYSTAL 18.9375MHZ 18PF SMD | CS325 | MHz Crystal | 18.9375MHz | ±50ppm | 120 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.024" (0.60mm) |

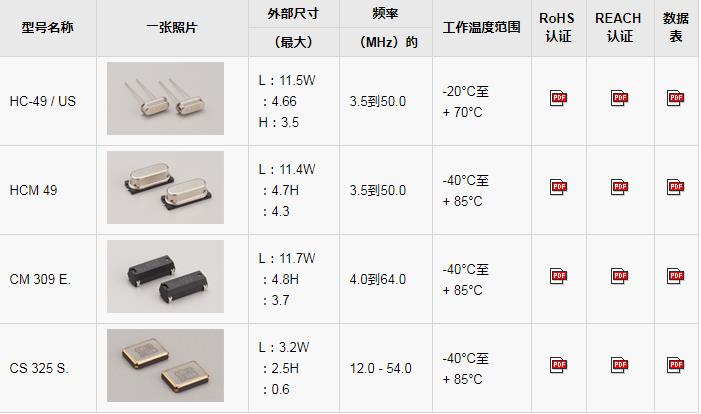

西鐵城貼片晶振產品列表：
1.DIP 產品
已變形的石英晶振引腳不能插入板孔中。請勿施加過大壓力,以免引腳變形。
2.SOJ 產品和SOP 產品
請勿施加過大壓力,以免石英晶振引腳變形。已變形的四腳貼片石英晶振引腳焊接時會造成浮起。尤其是SOP產品需要更加小心處理。
3.超聲波清洗
（1）使用AT-切割晶體和表面濾波器（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。
（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因?yàn)榫д窨赡苁艿狡茐摹?
（3）請勿清洗開啟式3225四腳晶振產品
（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。
（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
CITIZEN晶振,貼片晶振,CS325晶振
