頻率：1-70MHZ

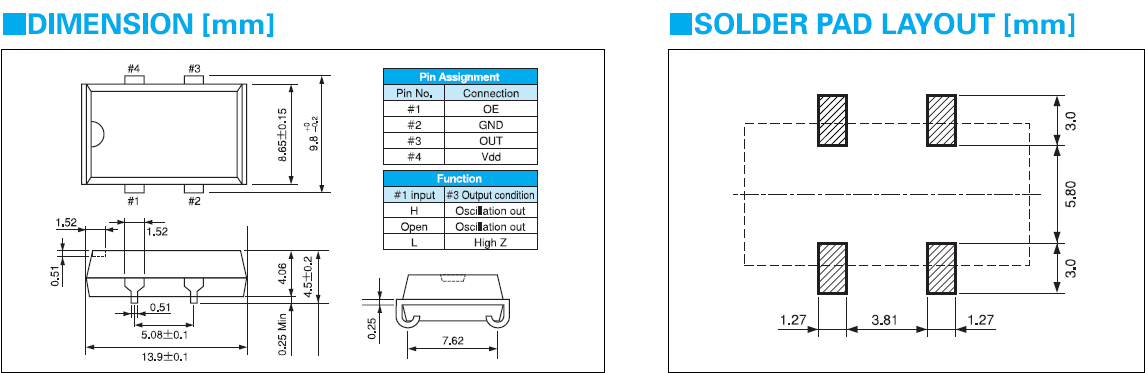

尺寸：13.9-9.8mm
CITIZEN晶振,貼片晶振,CMX-309晶振,普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.
石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著恒溫晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求
|
西鐵城晶振規格 |
單位 |
晶振頻率 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
1-70MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
50~100μW |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±30~50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30~50× 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
16pF |
超出標準說明,請聯系我們. |
|
電源電壓 |
V |
3.3-5.0V |
|
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
| Manufacturer Part Number原廠代碼 | Manufacturer品牌 | Description 參數 | Series型號 | Part Status | Type 類型 | Frequency 頻率 | Function | Output 輸出 | Frequency Stability頻率穩定度 | Operating Temperature 工作溫度 | Current - Supply (Max) | Ratings | Mounting Type安裝類型 | Package / Case包裝/封裝 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| CMX309FLC1.544MT | Citizen Finedevice Co Ltd | OSC XO 1.544MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 1.544MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | - | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC1.544MT | Citizen Finedevice Co Ltd | OSC XO 1.544MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 1.544MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | - | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC1.8432MT | Citizen Finedevice Co Ltd | OSC XO 1.8432MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 1.8432MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | - | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC1.8432MT | Citizen Finedevice Co Ltd | OSC XO 1.8432MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 1.8432MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | - | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC2.000MT | Citizen Finedevice Co Ltd | OSC XO 2.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 2MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | - | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC2.000MT | Citizen Finedevice Co Ltd | OSC XO 2.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 2MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | - | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC2.048MT | Citizen Finedevice Co Ltd | OSC XO 2.048MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 2.048MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | - | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
西鐵城貼片晶振產品列表：
關于沖洗清潔音叉型晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。
關于機械性沖擊
(1)從設計角度而言，即使進口有源晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或?qū)λ┘記_擊之時，在使用之前，建議確認一下振蕩檢查等的條件。
(2)SMD石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，汽車電子晶振因此關于在自動安裝時由于沖擊而導致的影響，請?jiān)谑褂弥?，懇?qǐng)貴公司另外進行確認工作。
(3)請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。
