有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：9.600MHZ~45.000MHZ
尺寸：21.3*11.7mm
Anderson晶振,AE210晶振,210-22-5-2070-3R3-16M384000晶振
小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品。
Anderson Electronics安德森電子自1959年以來一直從事石英晶體和晶體振蕩器制造商的業務.它是一家家族企業,總統(WilliamAnderson先生)是創始人的兒子.作為近50年來石英晶體制造商,安德森電子公司總部位于賓夕法尼亞州霍利迪斯堡的總部,在電信,變頻控制,遙測,醫療,儀器儀表,航空電子和通信行業服務于全球市場.定制水晶需求以具有競爭力的價格設計和制造.由于能夠在現場切割和搭接石英,快速交付是產品的標準部分.
安德森電子是您滿足所有石英晶體需求的最佳來源.無論您需要晶體毛坯,精密晶體,傳感器晶體,密封單元還是混合時鐘晶體振蕩器,OCXO恒溫晶振,TCXO溫補晶振,VCXO壓控晶振,濾波器和時鐘晶體振蕩器，雙旋轉晶體(SC,IT,FC)還是低相位噪聲單元,或需要更標準的頻率控制設備,安德森電子都能可靠地提供高質量的晶體單元以滿足您的要求.這與我們卓越的客戶服務和交付能力相結合,可提供您所需要的和應有的資源.
除了為計算機市場生產晶體和振蕩器外,我們還生產高可靠性晶體,濾光晶體和我們的新產品“高頻基本晶體”.這一新流程使我們能夠在基波上獲得高達200,00MHz的頻率.
安德森電子的核心產品包括:
晶體1Mhz至350Mhz(可提供倒置臺面)-標準通孔,SMD封裝,定制封裝
晶體振蕩器1Mhz至350Mhz-標準通孔,SMD封裝,定制封裝
壓控晶體振蕩器1Mhz至350Mhz-標準通孔,SMD封裝,定制封裝
溫度補償晶體振蕩器1Mhz至350Mhz-標準通孔,SMD封裝,定制封裝
晶體濾波器1Mhz至350Mhz(可提供倒置臺面)-標準通孔,SMD封裝,定制封裝

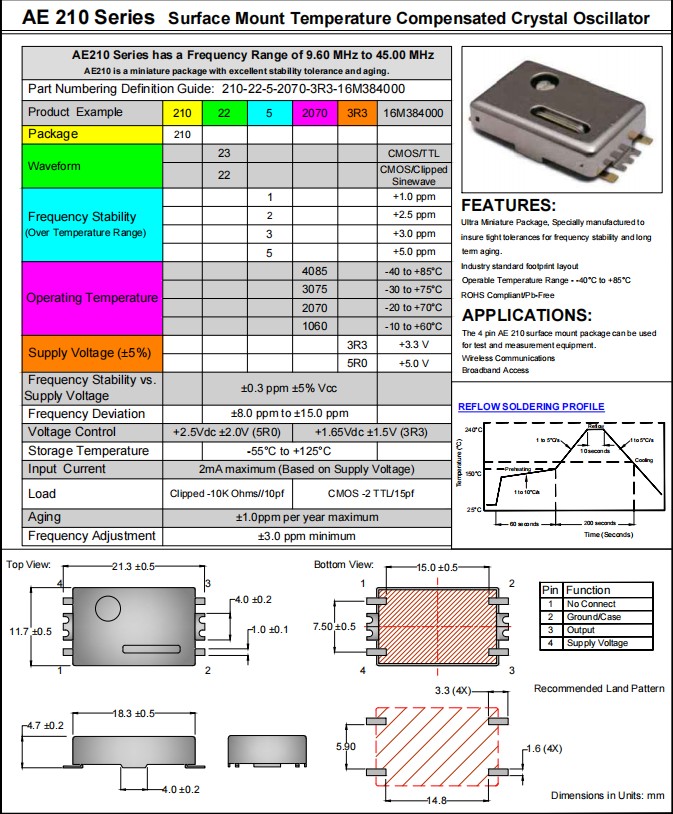

| Part Numbering Definition Guide: 210-22-5-2070-3R3-16M384000 | ||||||
| Product Example | 210 | 22 | 5 | 2070 | 3R3 | 16M384000 |
| Package | 210 | |||||
| Waveform | 23 | CMOS/TTL | ||||
| 22 |
CMOS/Clipped Sinewave |
|||||
|
Frequency Stability (Over Temperature Range) |
1 | +1.0 ppm | ||||
| 2 | +2.5 ppm | |||||
| 3 | +3.0 ppm | |||||
| 5 | +5.0 ppm | |||||
| Operating Temperature | 4085 | -40 to +85°C | ||||
| 3075 | -30 to +75°C | |||||
| 2070 | -20 to +70°C | |||||
| 1060 | -10 to +60°C | |||||
| Supply Voltage (±5%) | 3R3 | +3.3 V | ||||
| 5R0 | +5.0 V | |||||
| Frequency Stability vs. | ±0.3 ppm ±5% Vcc | |||||
| Supply Voltage | ||||||
| Frequency Deviation | ±8.0 ppm to ±15.0 ppm | |||||
| Voltage Control | +2.5Vdc ±2.0V (5R0) | +1.65Vdc ±1.5V (3R3) | ||||
| Storage Temperature | -55°C to +125°C | |||||
| Input Current | 2mA maximum (Based on Supply Voltage) | |||||
| Load | Clipped -10K Ohms//10pf | CMOS -2 TTL/15pf | ||||
| Aging | ±1.0ppm per year maximum | |||||
| Frequency Adjustment | ±3.0 ppm minimum | |||||
Anderson晶振,AE210晶振,210-22-5-2070-3R3-16M384000晶振
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
抗沖擊
抗沖擊是指石英晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
耐焊性：
將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
